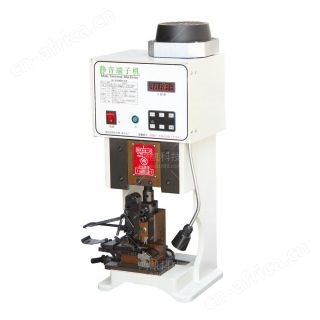

端子机介绍

端子机背景技术：

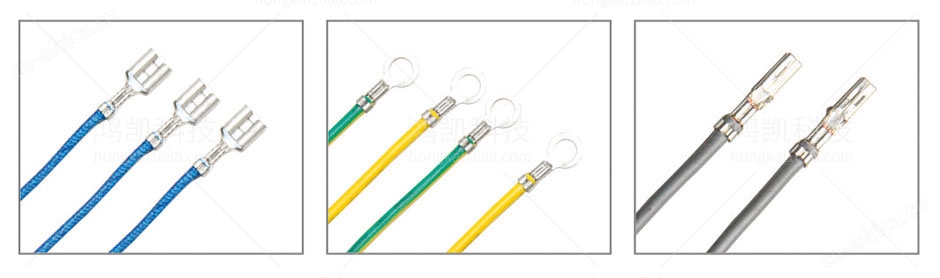

端子机是采用现代变频器控制技术，是针对国内外常见的端子压模而研制，适用于各种端子与导线的压接.数字化控制、安全保护系统，使得端子机运转，没有噪音，工人工作也更专心，大大提高了工作效率。端子机电线末端加工的设备。

端子机，它包括基座，基座的上端中部设置有基板，基板的上部左侧两侧边分别设置有立板和第二立板，立板的上端与第二立板的上端之间设置有箱体，箱体的右上部设置有驱动油缸，箱体的内部设置有控制电路板，箱体的左后部设置有散热风扇，所述箱体的前端面的左下部设置有电源开关和指示灯，所述箱体的前端面右上部设置有计数器。

这种端子机虽然无噪音污染，打端子时候声音很小，但打端子时容易没有对准需要打的部位，造成端子的损坏，亟待解决。

端子机内容

本实用新型的目的是提供一种端子机，具有能够确定打端子部位的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种端子机，包括基座，所述基座两侧均竖直固定连接有支撑板，所述支撑板上设置有控制箱，所述控制箱上设置有电源开关、指示灯、LED显示屏和按键区域，所述控制箱上表面设置有驱动油缸，所述驱动油缸穿设过控制箱的活塞杆固定连接有压制组件，所述基座与压制组件相对处设置有放置组件；

所述放置组件包括放置座，所述放置座上开设有定位槽，所述定位槽内设置有匚形的垫片，所述垫片的开口朝上。

通过采用上述技术方案，打开电源开关，将端子放在放置座的定位槽中，并且通过端子凸起处抵触匚形的垫片的侧面，端子不容易滑移并且固定在定位槽的处，按下按键区域的按键，驱动油缸的活塞杆向下伸出，通过活塞杆上的压制组件对端子进行压制，达到减少端子在压制过程中的滑移，并且能够确定打端子部位的目的。

端子机功能特点

本机传动机构单，压接性能稳定，可点动操作
结构轻巧，噪低，效率高，操作方便
配有高精度接近开关，减速器，送料准，效率高
压接速度、力度、次数可调，并配备电子计数

端子机技术参数

压接能力：1T/1.5T/2T/4T/8T
行程：30mm（可定40mm）
电源：220V50/60Hz
