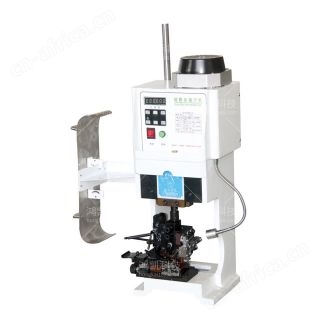

YHK-602S伺服端子机介绍：

伺服端子机介绍

伺服端子机背景技术：

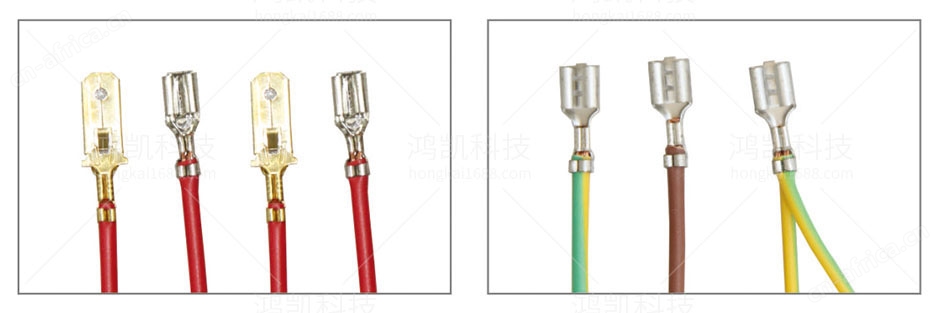

端子机指的是电线加工要用到的一种机器，它把五金头打压至电线端，然后再做导通，打出来的端子不用焊接就能连，方便使用，而现有的端子机不可以满足多种规格端子压接，压接后线束不满足设计的机械要求和电气要求，且加工效率底，稳定性更差，因而还需改进处理。

伺服端子机技术实现要素：

为了弥补以上不足，本实用新型的目的在于提供一种高效伺服端子机，以解决背景技术提出的问题。

本实用新型的技术方案是：一种高效伺服端子机，包括伺服端子机模架，所述伺服端子机模架左外侧通过螺钉安装有伺服电机，所述伺服端子机模架上部空腔内通过螺钉安装有模架垫块，所述模架垫块外壁上下两侧通过螺钉安装有滑轨，所述模架垫块内底部通过螺钉安装有模架不锈钢板，两个所述滑轨上还均滑动连接有滑台，两个所述滑台上共同通过螺钉连接有导轨连接座，所述伺服电机输出端通过联轴器安装有不锈钢支架，所述不锈钢支架外壁与导轨连接座通过螺钉固定安装，所述导轨连接座外壁通过销轴转动安装有连接件ⅰ，所述连接件ⅰ外端还通过销轴转动连接有连接件ⅱ，所述伺服端子机模架上部空腔内右壁通过螺钉安装有支撑座，所述连接件ⅱ安装有连轴，所述连轴末端与支撑座上部安装固定，所述支撑座下部通过销轴转动连接有连接件ⅲ，所述伺服端子机模架自带操作平台上部还通过螺钉安装有压接模具本体，所述连接件ⅲ底部与压接模具本体顶端安装。

伺服端子机技术总结

本实用新型涉及端子机技术领域，具体的说是一种高效伺服端子机，包括伺服端子机模架，所述伺服端子机模架左外侧通过螺钉安装有伺服电机，所述伺服端子机模架上部空腔内通过螺钉安装有模架垫块，所述模架垫块外壁上下两侧通过螺钉安装有滑轨，所述模架垫块内底部通过螺钉安装有模架不锈钢板，可以满足多种规格端子压接，压接后线束满足设计的机械要求和电气要求，通过内置伺服系统，可根据设定顺序有序加工，实现多种规格产品一台机器同时加工，解决传统加工工序需要根据不同规格产品，采用不同型号机器加工的资源浪费问题，且加工效率高，稳定性更强。
