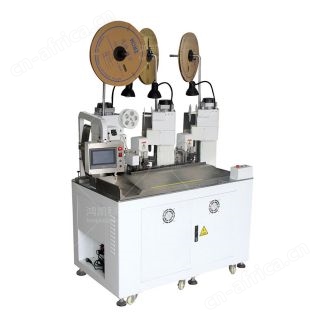

全自动四线合压五端子铆接机介绍

全自动四线合压五端子铆接机背景技术：

目前，行业内铆压工件通常通过人工手动将待铆压工件放入治具中，再手动将铆钉放入治具，然后启动铆压机器向下压。在铆压过程中，通过人工手动装夹工件、铆钉的生产方式生产效率低下，且人工成本高。尤其针对铆钉较小的情形，人工装夹较为困难，则生产效率非常低，且需要大量的人力，导致人工成本居高不下，从而导致生产成本高，企业竞争力受限。

全自动四线合压五端子铆接机功能特点

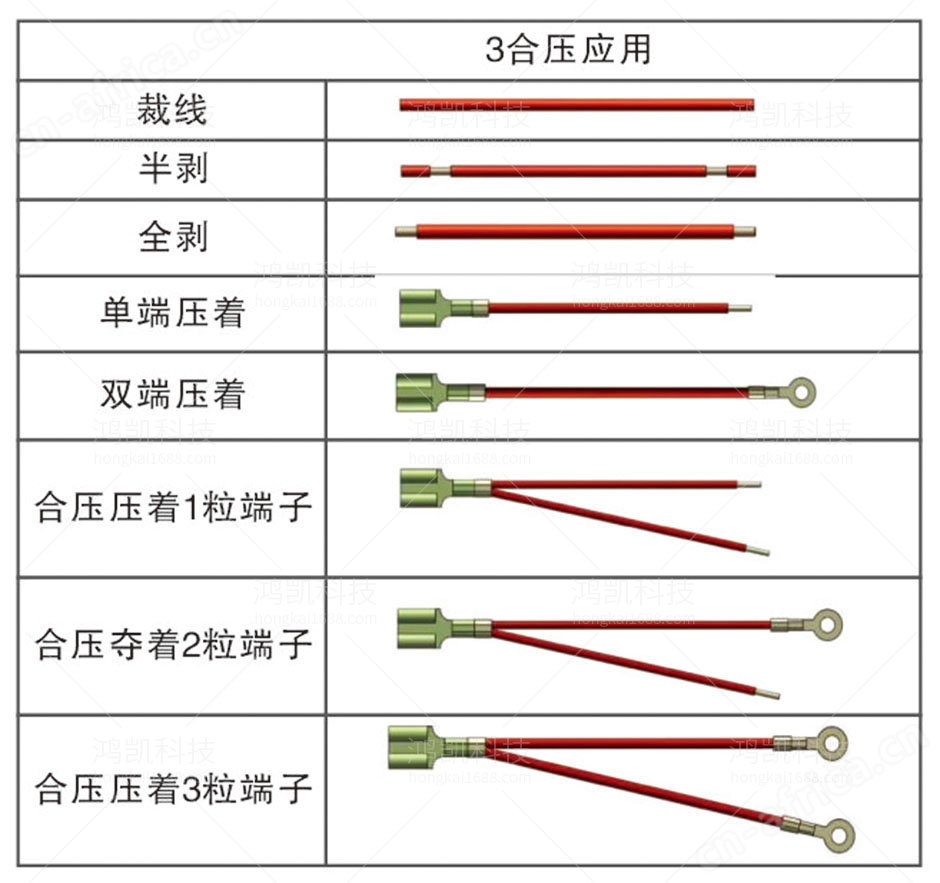

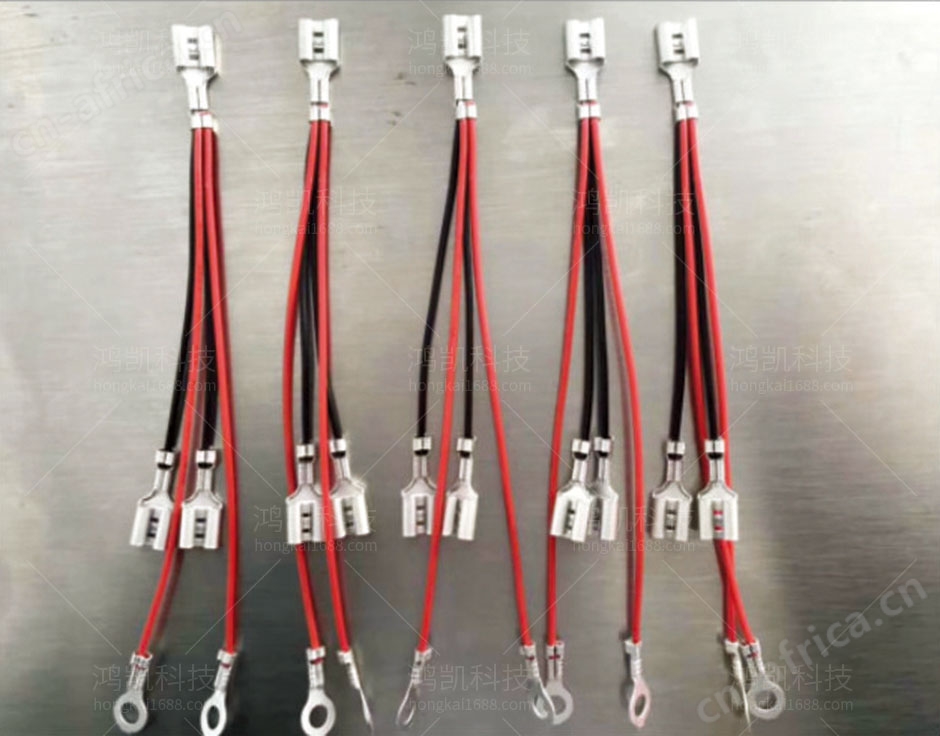

头合并压接端子，一头分别压接端子
多线合压，适应不同需求
伺服动力驱动，性能更优异

全自动四线合压五端子铆接机技术总结

本发明公开了一种全自动四线合压五端子铆接机设备，所述设备包括支架及分别设置于支架上的传送机构、方向校正机构、工件装夹机构、铆钉装夹机构及铆压机构，传送机构包括用于传输工件的传送带及用于停止工件的止料块；方向校正机构包括由斜块组成的前宽后窄漏斗形校正槽；工件装夹机构包括驱动汽缸、送料块及穴位，驱动汽缸与送料块连接并驱动送料块，送料块将由止料块拦截停止的工件推入穴位；铆钉装夹机构包括铆钉盒及排列于铆钉盒内的铆钉；铆压机构包括第二驱动汽缸及压块，第二驱动汽缸驱动压块将铆钉盒内的铆钉压入穴位的工件中。本发明实现对工件的全自动铆压，大大降低了人工的投入，人工成本低，且生产效率大大提高。

全自动四线合压五端子铆接机技术参数

款型：四线压五端
适用线材：AWG16-28#
适用端子：普通横式、直式连饶端子
适用模具：OTP横模、直模
外形尺寸：1400×1300×2000mm
重量：约420Kg
加工线长：50mm-999mm
加工效率：1500PCS/h
裁线公差：约总长02%以下
剥皮长度：0-10mm
工作电压：AC220V50Hz
工作气压：0.4~0.6MPa
额定功率：2.5Kw
