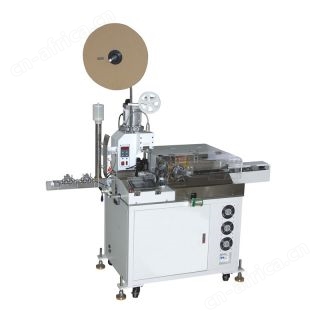

全自动单头排线沾锡机介绍

全自动单头排线沾锡机功能特点

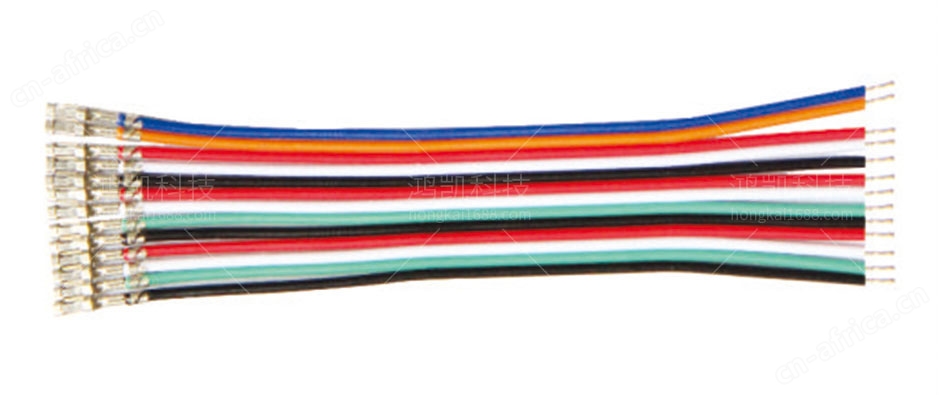

本机适用于排线，一端剥皮压端，一端剥皮沾锡
伺服电机控制排线位置，端子压着精准
排线分线，切断、剥皮、压接／沾锡一次性完成
触摸屏操作，参数设定及操作简单，使用方便

全自动单头排线沾锡机技术特征：
1、一种全自动单头排线沾锡机，其包括机箱、控制装置、上料装置、运输装置、着套组件、冷风机、沾锡剥线装置、成品箱；所述上料装置安装在所述机箱左侧顶部；所述运输装置内置于所述机箱左侧底部；所述着套组件安装在所述运输装置正前方；所述冷风机内置于所述机箱顶部；所述沾锡剥线装置内置于所述机箱右侧；所述成品箱放置在所述机箱右侧下方末端；所述控制装置放置在所述机箱左侧上方。

2、根据权利要求1所述的一种全自动单头排线沾锡机，其特征在于：所述控制装置上具有总机开关、履带转速调节按钮、电轨复位按钮、压线端调节按钮、拉线夹复位按钮、锡池温度调节按钮、制停按钮。

3、根据权利要求1所述的一种全自动单头排线沾锡机，其特征在于：所述上料装置包括线料仓、步进电机、间板履带、履带支撑架组；所述履带支撑架组内置于所述机箱左侧作为支撑主体；所述步进电机安装在所述间板履带左侧；所述间板履带穿过所述线料仓顶部，且放置在所述履带支撑架组正上方；所述线料仓放置在所述机箱左侧顶部。

4、根据权利要求1所述的一种全自动单头排线沾锡机，其特征在于：所述运输装置包括电导轨道、电动输送台；所述电导轨道内置于所述机箱左侧底部；所述电动输送台安装在所述电导轨道上方，且所述电动输送台表面涂装耐温不粘胶涂料。

5、根据权利要求1所述的一种全自动单头排线沾锡机，其特征在于：所述着套组件包括加热器、护套液态胶池、抽液喷涂器；所述加热器放置在所述运输装置前方底部；所述护套液态胶池紧扣相接放置在所述加热器上方；所述抽液喷涂器放置在所述运输装置前方，且与所述护套液态胶池相连接。

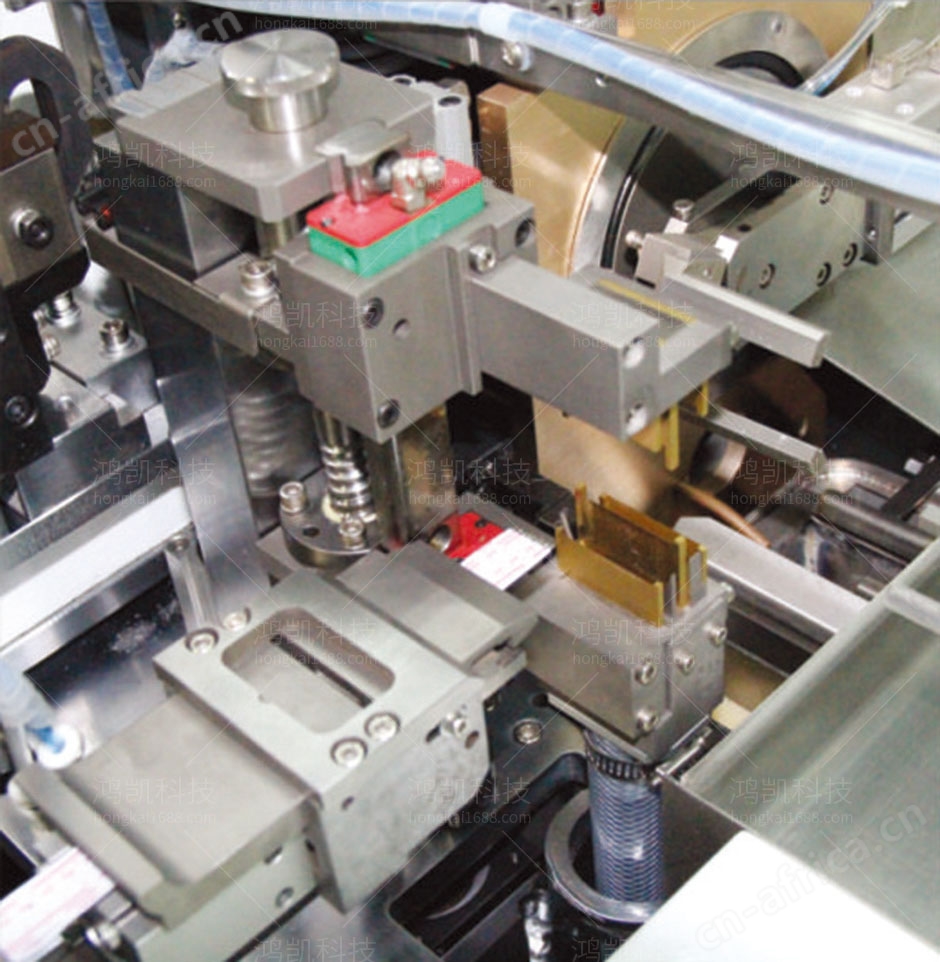

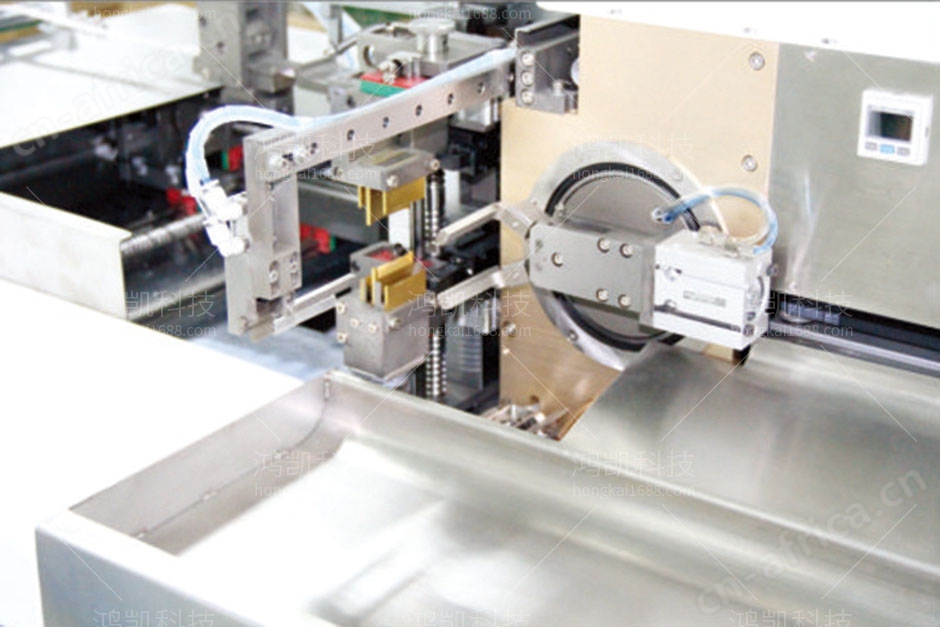

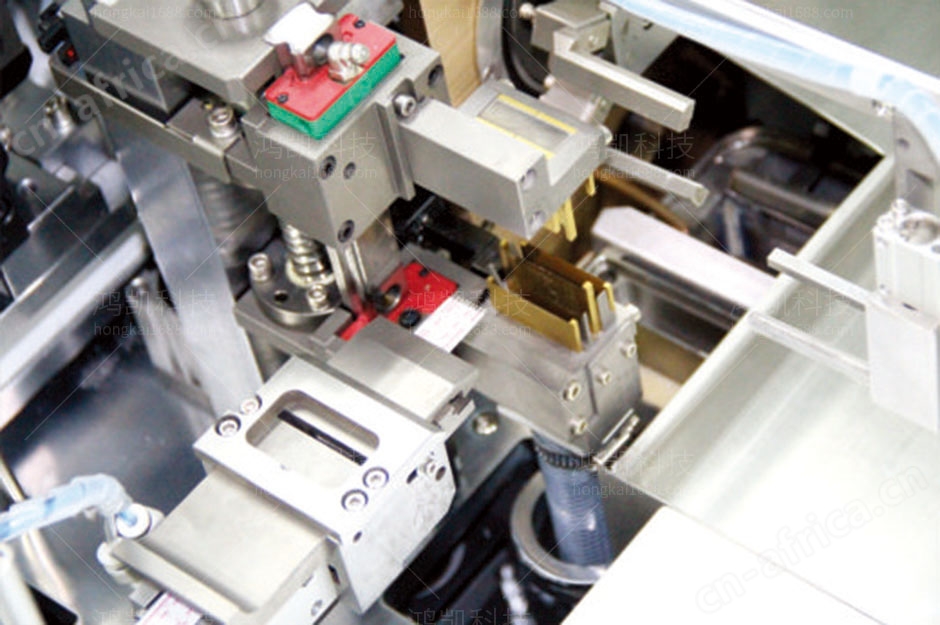

6、根据权利要求1所述的一种全自动单头排线沾锡机，其特征在于：所述沾锡剥线装置包括压线刀、下压线端、气缸、热锡池、废线头收集箱、电动伸缩线夹；所述气缸内置于所述机箱顶部；所述压线刀安装在所述气缸末端；所述下压线端放置在所述压线刀下方底部；所述废线头收集箱放置在所述下压线端右侧；所述热锡池放置在所述废线头收集箱右侧；所述电动伸缩线夹内置于所述机箱右侧末端。

全自动单头排线沾锡机技术总结
本实用新型提供了一种全自动单头排线沾锡机，包括机箱、控制装置、上料装置、运输装置、着套组件、冷风机、沾锡剥线装置、成品箱；所述上料装置安装在所述机箱左侧顶部；所述运输装置内置于所述机箱左侧底部；所述着套组件安装在所述运输装置正前方；所述冷风机内置于所述机箱顶部；所述沾锡剥线装置内置于所述机箱右侧；所述成品箱放置在所述机箱右侧下方末端；所述控制装置放置在所述机箱左侧上方。本实用新型提供的一种全自动单头排线沾锡机，通过工序整合、批量排线加工，提高沾锡剥线着装护套工序的工作效率，同时减少人力资源成本和减少时间浪费等优良特点。

全自动单头排线沾锡机技术参数
加工排线拼数：3-12拼
单根电线：AWG28#-22#
排线种类：2468线、灰白线、彩排
切断长度：80mm-600mm
剥皮长度：0mm-7mm
压接能力：2T
打端效率：10拼／1000pcs/h
电源：220V 50/60Hz
重量：600kg
尺寸：1700*730*1500mm
