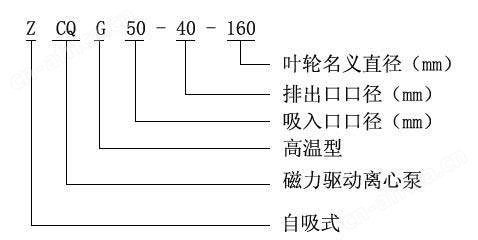

产品简介型号意义产品优势性能参数结构图纸注意事项原厂实图

产品概述

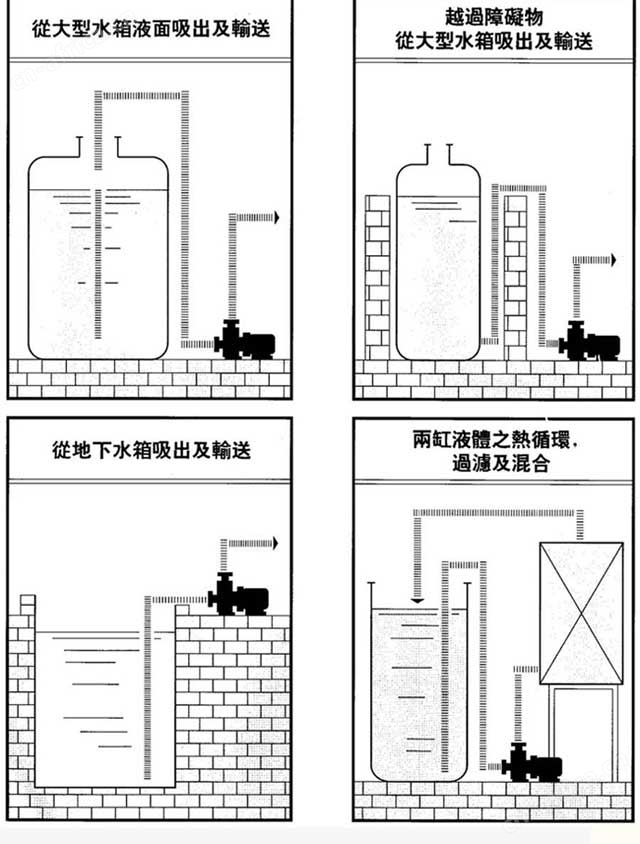

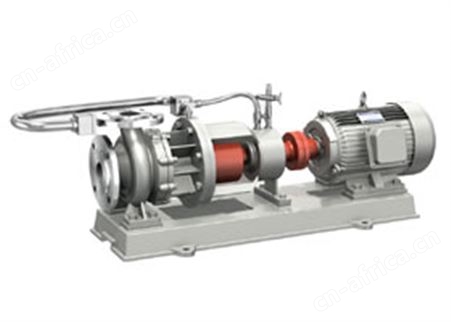

ZCQ型自吸式磁力驱动泵（以下简称自吸泵），该泵以静密封取代动密封，使泵的过流部件处于密封状态，解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有ＣＱ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度４米。

产品特点
该泵结构紧凑，外形美观、体积、噪音低、运行可靠、使用维修方便，可广泛用于石油、化工、制药、电重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

产品用途
ZCQ型自吸式磁力驱动泵适用于工业和城市给排水，环保、建筑、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗，设备冷却等。

ZCQ型自吸磁力泵以静密封取代动密封，使泵的过流部件处于密封状态，解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。该磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便。

型号	口径		扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
型号	进口	出口	扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	1500	22	2900	380	4
注：泵体材质不锈钢（1Cr18Ni9Ti），以上各种规格均可配防爆电机。

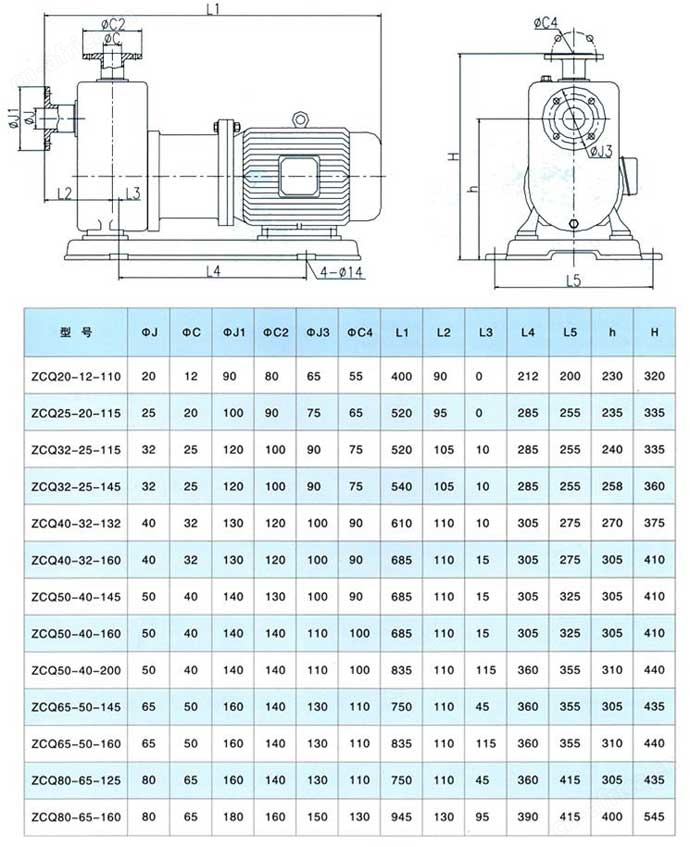

安装尺寸

1.开箱后检查泵铭牌，校对ZCQ型自吸式磁力驱动泵主要参数是否与使用要求相符。
2.自吸泵应水平安装，泵体不得承受管路重量。
3.泵与管路应保持良好的密封。 ZCQ型自吸式磁力泵（安装尺寸）本数据仅供参考。

注意事项

因ZCQ型自吸式磁力驱动泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成时空栽运转。
被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
被输送的介质及其温度应在泵材允许的范围内（详见附表〕。金属泵的使用温度<100℃；，被输送的介质比重≦1.3；介质比重<1.3时，将影响技术性能。
对于输送液为易沉淀结晶的介盾，使用后应及时清洗，排净泵内积液。

ZCQ型自吸式磁力泵运行500小时后，应拆检思承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。

泵主要材料的耐腐蚀性能（供参考）附表

介质名称	浓度（%）	不锈钢		浓度（%）	陶瓷
介质名称	浓度（%）	25℃	50℃	浓度（%）	25℃	80℃
硫酸	<5	√	×		v	v
硝酸	70	v	√		v	v
盐酸		×			v	v
氢氟酸		×		0~100	×
醋酸	<20	√	√		v	v
氢氧化钠	70	√	√		○	×
重铬酸钾	40~60	v	v	10~20	v	v
溴水		〇			v	v
乙醇		v	√		v	v
丙酮		v	v		v
四氯乙烷	50	v	v		v	v
氟利昂22		v			v	v
漂白液	CL12%	×			v	v
电镀液					v	v
照相液		v			v	v

符号说明：v-优良，√ -良好，o-可用，但腐蚀明显，× -腐蚀严重，不适用。
