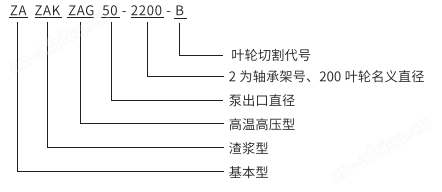

产品简介型号意义产品优势性能参数结构图纸注意事项原厂实图

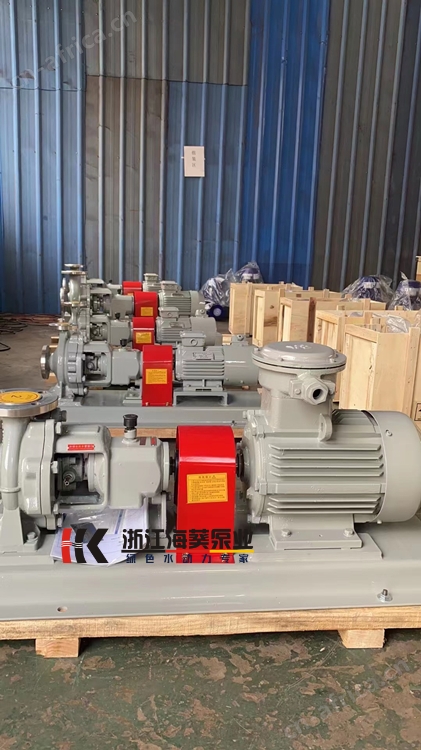

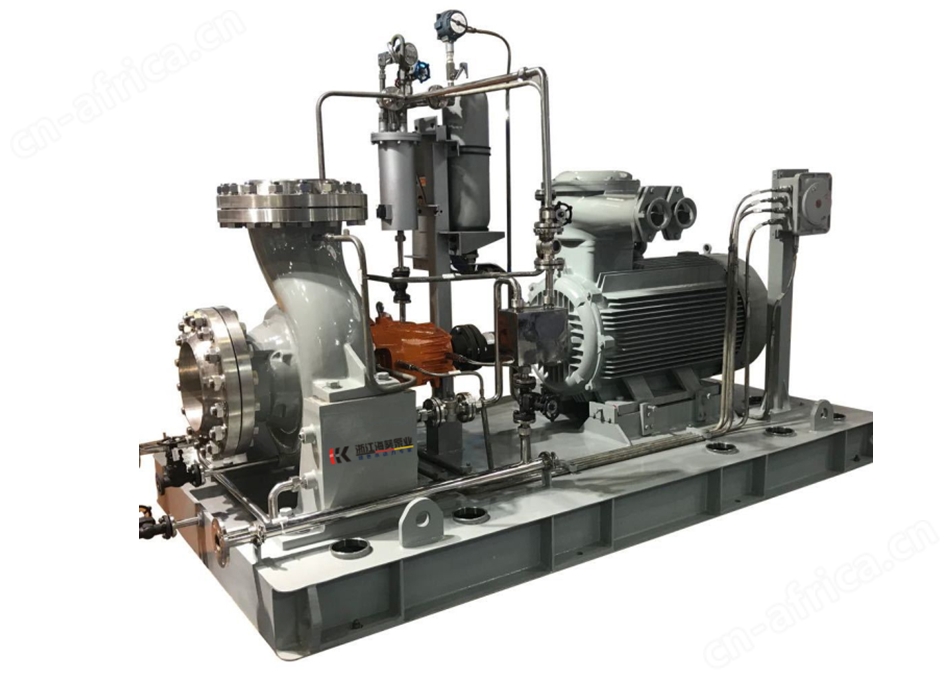

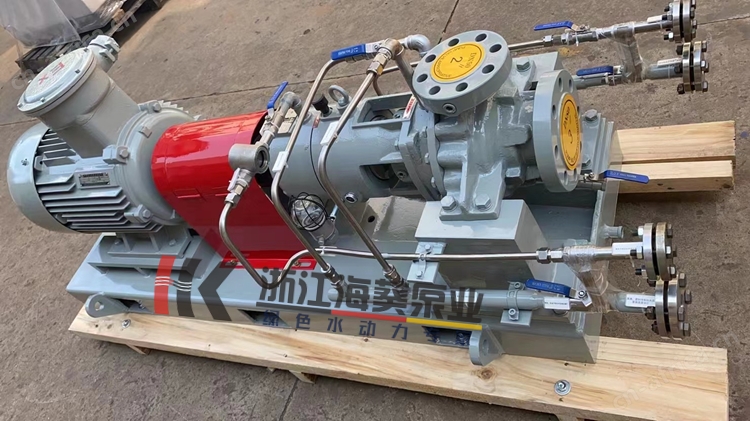

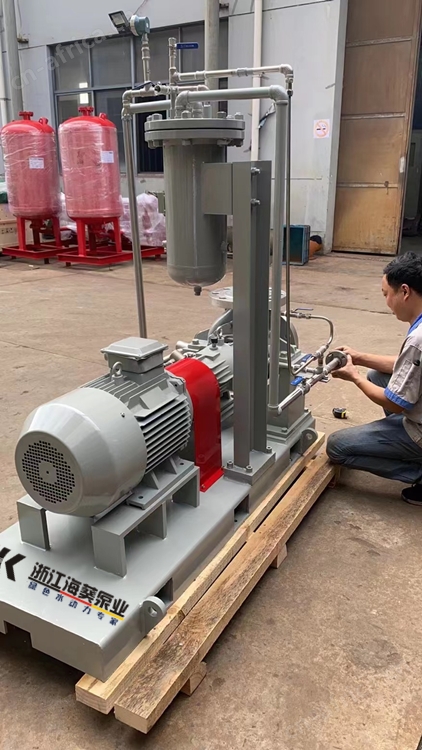

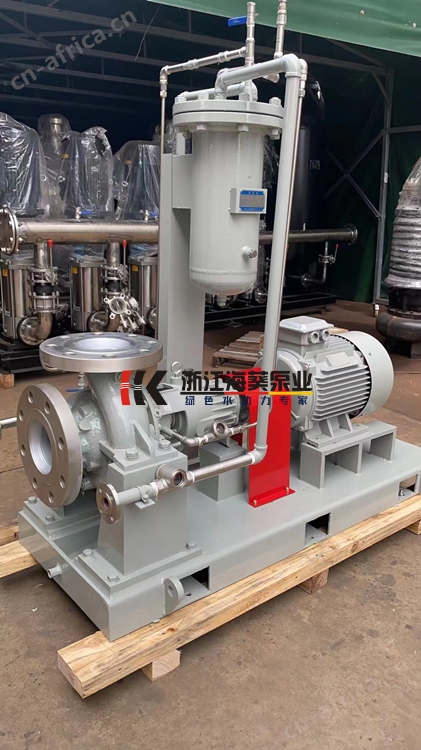

该系列泵闭式、半开始叶轮采用平衡加耐磨环平衡轴向力，开始叶轮采用背叶片平衡轴向力。出口直径80mm以上泵设计成双蜗壳平衡径向力，因而保证了轴承的使用寿命和轴封处的扰度。轴承根据不同的工况采用圆柱滚子、圆锥滚子轴承配对，大大提高了轴承的使用寿命。

产品执行标准：API610(第十版）、VDMA24297(中型/严重标准。

ZA/ZAK/ZAG系类石油化工流程泵是卧式、单级、单吸、悬臂式离心泵，产品符合DIN24256、ISO2858、GB5662-85标准。

口径/Caliber：ф20-ф400mm
流量/Capacity：2~2600m³/h
扬程/Head：~250m
转速/Speed：1450~2900r/min
功率/Power：1.1~315KW
温度/Temperature：-80℃~350℃
材质/Material：不锈钢 Stainless Steel

介质温度Medium Temp.：-20℃<><>
采用特殊措施可达180℃ Up to 180℃ when taking special measures;
流量Flow Q=3.4-1000（m³/h）
扬程Lift Head H=3.7-128(m)
转速Rotation Speed n=1450-2900r/min)
泵的旋转方向：由电机方向往泵看为顺时针方向旋转。

整套数据太多，如需要请联系技术工程师提供整套性能参数

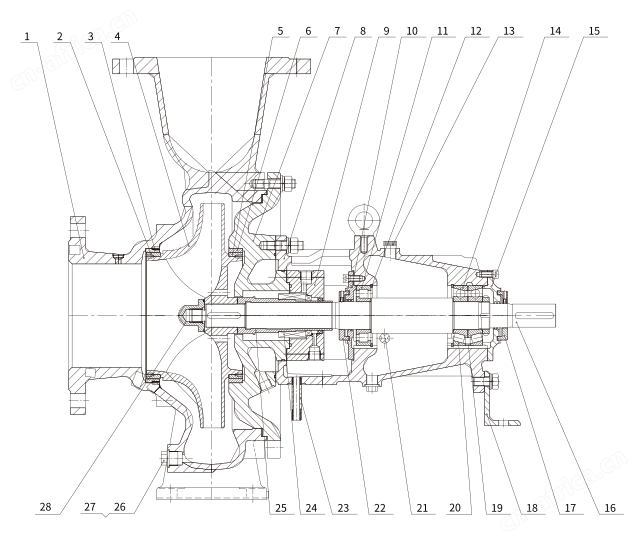

序号 No.	名称 Name	序号 No.	名称 Name	序号 No.	名称 Name	序号 No.	名称 Name	序号 No.	名称 Name
1	泵体 Pump body	7	泵盖 Pump cover	13	放气塞 relief plug	19	轴承隔环 bearing spacer ring	25	轴套 axle sleeve
2	泵体口环 Pump body orifice ring	8	轴承架 bearing bracket stand	14	角接触球轴承 angular contact ball bearing	20	圆锥滚子轴承 Tapered roller bearing	26	螺塞 plug
3	叶轮口环（前） Impeller orifice ring（front）	9	密封压盖 sealing cover	15	轴承压盖（前） Gland of valveseal cover （behind）	21	油位视窗 Oil level window	27	密封垫 Sealing gasket
4	叶轮 Impeller	10	轴承压盖（前） Gland of valveseal cover （front）	16	轴 Axle	22	防尘盘（前） Dust plate （front）	28	叶轮螺母 Impeller nut
5	叶轮口环（后） Impeller orifice ring （behind）	11	圆柱滚子轴承 cylindrical roller bearing	17	防尘盘（后） Dust plate （behind）	23	排液管 drainage tube
6	泵盖口环 pump bonnet orifice ring	12	挡圈 bead flange	18	支脚 stabilizer blade	24	机械密封 contact seal
