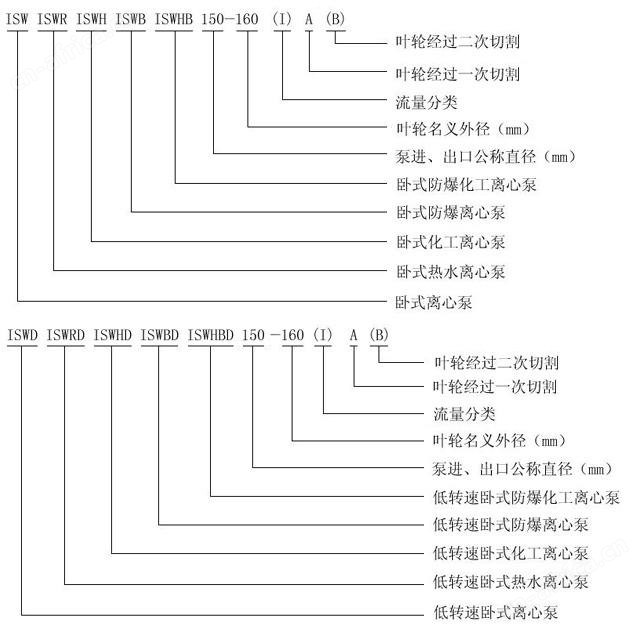

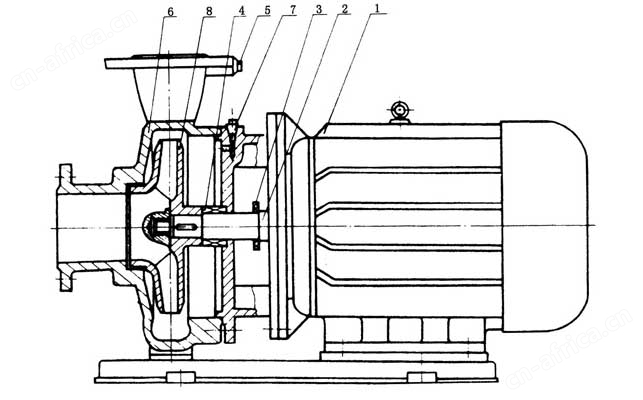

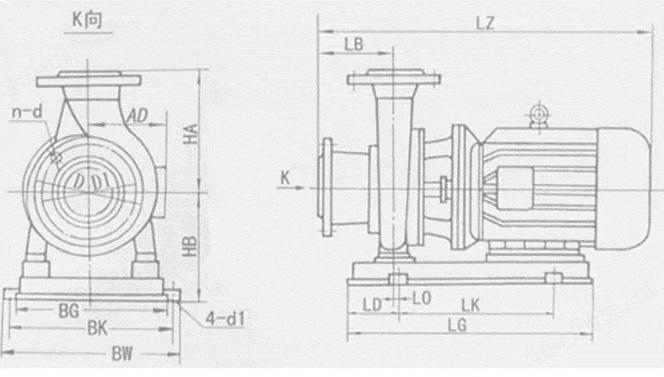

产品简介型号意义产品优势性能参数结构图纸注意事项原厂实图

产品概述
ISW、ISWR、ISWH、ISWD、ISWRD、ISWHD、ISWYD系列卧式单级单吸管道离心泵根据IS型离心泵与立式泵的结构组合设计，并严格按照国际标准ISO2858和的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。该泵采用水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

产品特点
泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，振动，不同材质的硬质合金密封，保证了不同介质输送均无泄漏，结构简单合理，关键部分采用配套，整机工作时间大大提高。维修方便，更换密封、轴承、简易方便。系列流量范围1.5～2000m3/h，扬程范围5～125m

产品用途
（1）ISW卧式离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度≤80℃。（2）ISWR卧式热水泵广泛适用于冶金、化工、纺织、造纸以及宾管、饭店等锅炉热水循环增压及城市采暖系统。ISW型使用温度T≤120℃。（3）ISWH卧式化工泵，供输送不含固体颗粒、具有腐蚀性、粘度类似于水液体，适用于石油、化工、冶金、电力、造纸、食品、制药及合成纤维等部门，使用温为-20－120℃。（4）ISWB卧式管道油泵，供输送油、煤油、柴油等油类产品或燃、易爆液体，被输送介质温度-20－120℃。

卧式管道泵运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用；配套，整机工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

81	65-250A	23.4	70	2900	11
82	65-250B	21.6	60	2900	11
83	65-315	25	125	2900	30
84	65-315A	23.7	113	2900	22
85	65-315B	22.5	101	2900	18.5
86	65-315C	20.6	85	2900	18.5
87	65-100(I)	50	12.5	2900	3
88	65-100(I)A	44.7	10	2900	2.2
89	65-125(I)	50	20	2900	5.5
90	65-125(I)A	45	16	2900	4
91	65-160(I)	50	32	2900	7.5
92	65-160(I)A	46.7	28	2900	7.5
93	65-160(I)B	43.3	24	2900	5.5
94	65-200(I)	50	50	2900	15
95	65-200(I)A	47	44	2900	11
96	65-200(I)B	43.5	38	2900	7.5
97	65-250(I)	50	80	2900	22
98	65-250(I)A	46.7	70	2900	18.5
99	65-250(I)B	43.3	60	2900	15
100	65-315(I)	50	125	2900	37
101	65-315(I)A	46.5	110	2900	30
102	65-315(I)B	44.5	100	2900	30
103	65-315(I)C	41	85	2900	22
104	80-100	50	12.5	2900	3
105	80-100A	44.7	10	2900	2.2
106	80-125	50	20	2900	5.5
107	80-125A	45	16	2900	4
108	80-160	50	32	2900	7.5
109	80-160A	46.7	28	2900	7.5
110	80-160B	43.3	24	2900	5.5
111	80-200	50	50	2900	15
112	80-200A	47	44	2900	11
113	80-200B	43.5	38	2900	7.5
114	80-250	50	80	2900	22
115	80-250A	46.7	70	2900	18.5
116	80-250B	43.3	60	2900	15
117	80-315	50	125	2900	37
118	80-315A	46.5	110	2900	30
119	80-315B	44.5	100	2900	30
120	80-315C	41	85	2900	22
121	80-350	50	150	2900	55
122	80-350A	44	142	2900	45
123	80-350B	40	135	2900	37
124	80-100(I)	100	12.5	2900	5.5
125	80-100(I)A	89	10	2900	4
126	80-125(I)	100	20	2900	11
127	80-125(I)A	89	16	2900	7.5
128	80-160(I)	100	32	2900	15
129	80-160(I)A	93.5	28	2900	11
130	80-160(I)B	86.6	24	2900	11
131	80-200(I)	100	50	2900	22
132	80-200(I)A	93.5	44	2900	18.5
133	80-200(I)B	87	38	2900	15
134	80-250(I)	100	80	2900	37
135	80-250(I)A	93.5	70	2900	30
136	80-250(I)B	87	60	2900	30
137	80-315(I)	100	125	2900	75
138	80-315(I)A	95	113	2900	55
139	80-315(I)B	90	101	2900	45
140	80-315(I)C	82	85	2900	37
141	100-100	100	12.5	2900	5.5
142	100-100A	89	10	2900	4
143	100-125	100	20	2900	11
144	100-125A	89	16	2900	7.5
145	100-160	100	32	2900	15
146	100-160A	93.5	28	2900	11
147	100-160B	86.6	24	2900	11
148	100-200	100	50	2900	22
149	100-200A	93.5	44	2900	18.5
150	100-200B	87	38	2900	15
151	100-250	100	80	2900	37
152	100-250A	93.5	70	2900	30
153	100-250B	87	60	2900	30
154	100-315	100	125	2900	75
155	100-315A	95	113	2900	55
156	100-315B	90	101	2900	45
157	100-315C	82	85	2900	37
158	100-350	100	150	2900	90
159	100-350A	87	142	2900	75
160	100-350B	82	135	2900	55
161	100-100(I)	160	12.5	2900	11
162	100-125(I)	160	20	2900	15
163	100-125(I)A	140	17	2900	11
164	100-160(I)	160	32	2900	22
165	100-160(I)A	140	28	2900	18.5
166	100-200(I)	160	50	2900	37
167	100-200(I)A	140	45	2900	30
168	100-200(I)B	100	40	2900	22
169	100-250(I)	160	80	2900	55
170	100-250(I)A	140	72	2900	45
171	100-250(I)B	100	65	2900	37
172	125-100	160	12.5	2900	11
173	125-100A	143	10	2900	7.5
174	125-125	160	20	2900	15
175	125-125A	143	16	2900	11
176	125-160	160	32	2900	22
177	125-160A	150	28	2900	18.5
178	125-160B	138	24	2900	15
179	125-200	160	50	2900	37
180	125-200A	150	44	2900	30
181	125-200B	138	37.5	2900	22
182	125-250	160	80	2900	55
183	125-250A	150	70	2900	45
184	125-250B	138	60	2900	37
185	125-315	160	125	2900	90
186	125-315A	150	110	2900	75
187	125-315B	143	100	2900	75
188	125-315C	134	88	2900	55
189	150-125	160	20	2900	15
190	150-125A	150	16	2900	11
191	150-160	160	32	2900	22
192	150-160A	150	28	2900	18.5
193	150-160B	140	24	2900	15
194	150-200	160	50	2900	37
195	150-200A	150	44	2900	30
196	150-200B	138	37.5	2900	22
197	150-250	200	80	2900	75
198	150-250A	184.4	70	2900	55
199	150-250B	167	60	2900	45
200	150-315	200	125	2900	110
201	150-315A	187	110	2900	90
202	150-315B	173	95	2900	75
203	150-350	160	150	2900	110
204	150-350A	150	142	2900	90
205	150-350B	140	101	2900	75
206	150-250(I)	200	80	2900	75
207	150-250(I)A	187	70	2900	55
208	150-250(I)B	173	60	2900	45
209	150-315(I)	200	125	2900	110
210	150-315(I)A	187	110	2900	90
211	150-315(I)B	173	95	2900	75
