CR1系列电动机软起动器

1、概述
  CR1系列电动机软起动器主要适用于作鼠笼式电动机的起动、运行和停止的控制和保护。因为电动机直接起动时，起动电流可高达电动机额定电流的7~10倍，对电网冲击较大，而且会影响机械设备的寿命，甚至造成严重故障，带来重大的经济损失。CR1系列电动机软起动器的使用就能避免这些问题的产生，其性能达到了国际上同类产品的水平。
  CR1系列电动机软起动器采用8位单片微型计算机控制技术，通过对电压和电流的检测，控制输出电压，降低起动电流。
 （一）该装置具有软起动功能，能降低电动机的起动电流和起动转矩，减小起动时产生的力矩冲击；
 （二）该装置具有软停车功能，能逐渐降低电动机终端电压，避免设备由于突然停车所造成的损坏；
 （三）该装置具有保护功能，能够对过载、三相不平衡、断相、起动峰值过流、限流起动超时、散热器过热等故障进行保护。
● 额定电流：30～900A；
● 额定工作电压：400V，50Hz；
● 可设定软起动时间、软停车时间、基值电压、脱扣级别、限流倍数；
● 软起动器获国家强制性产品认证“CCC”标志。

2、执行标准
  IEC60947-4-2、GB14048.6-1998《交流半导体电动机控制器和起动器》
  GB/T 14598.15-1998《电热继电器》
  JB/T 10251-2001《交流电动机电力电子软起动装置》

3、正常工作环境和安装条件
● 环境温度
  上限为+40℃，下限为0℃，日平均温度不超过+35℃。
  工作环境的温度变化，应不大于5℃/h。
● 相对湿度
  相对湿度在+40℃时不超过50%，在较低温度时允许有较高的相对湿度（例如20℃时为90%）。相对湿度的变化率不超过5%/h，但不得出现凝露。
● 污染等级
  环境污染等级3：存在导电污染，或者由于凝露使干燥的非导电污染变成导电性污染。
● 安装类别
  软起动器主电路安装类别为Ⅲ；不接至主电路的辅助电路和控制电路安装类别为Ⅱ。
● 海拔
  安装地点的海拔不超过2000m。
● 振动
  软起动器能承受的振动条件：振动频率为10Hz~150Hz，振动加速度不大于5m/s2。
● 环境
  软起动器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

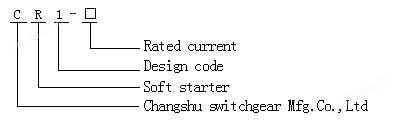

4、型号及其含义

5、产品特点
● 容易设定
  可对起动方式、软起动时间，软停车时间、起动基值电压、起动限流倍数、保护脱扣级别进行设定。
● 控制和保护功能
  可实现软起动、突跳加软起动、限流起动和软停车控制功能；起、停过程和正常运行均具有三相不平衡、断相、过载、起动峰值过流、限流起动超时、散热器过热等保护，且旁路运行时同样具有上述保护。
● 抗干扰、高可靠
  符合GB/T 17626系列电磁兼容性国家标准。
