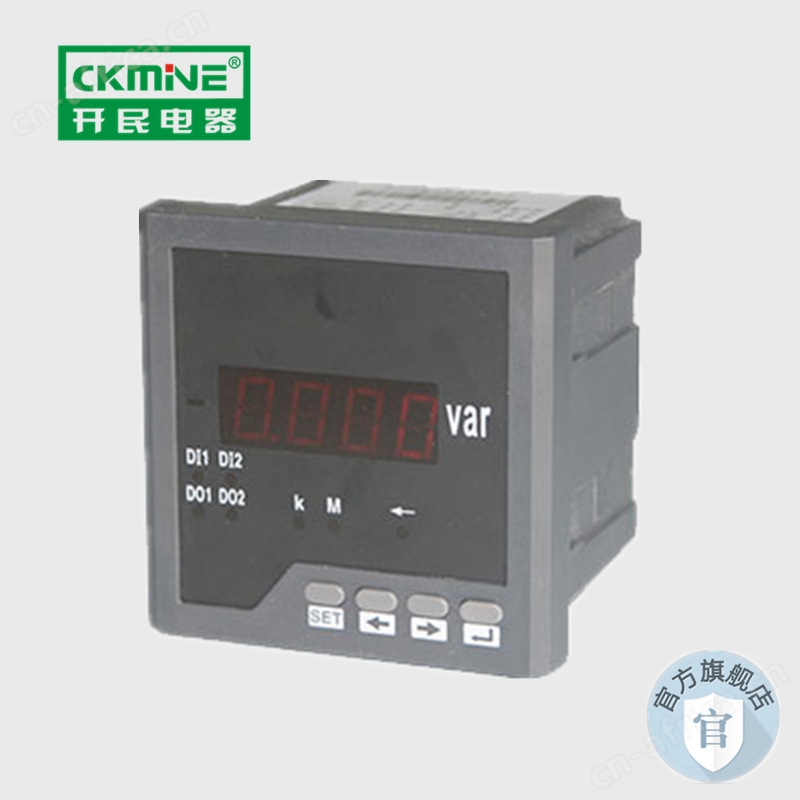

高精度测量三相电网的有功功率、无功功率、视在功率

提供数码管或液晶显示，本地数据查询

电流、电压变比可编程设置

支持RS-485通讯，Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出

辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

多种外形选择，满足不同柜体电气回路的要求

测量精度

有功功率                     0.5级

无功功率                     0.5级

视在功率                     0.5级

信号输入

接线方式                        单相、三相四线、三相三线

额定电压                        AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流                        AC 1A、AC **

过负载                          电压：1.2倍(持续)，2倍/1秒(瞬时)

                                      电流：1.2倍(持续)，10倍/5秒(瞬时)

功耗电压：                 <1VA/相，电流：<0.4VA/相

阻抗电压：                 >300kΩ，电流：<20mΩ

频率                            45~65Hz

辅助电源

工作范围                 AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V

功耗                        <4VA

功能模块

通讯接口                   1路RS-485通讯，Modbus-RTU协议

                                   波特率：1200~9600bps，默认2400 bps

开关量输入               支持4路干结点输入

开关量输出               支持3路继电器输出，容量：AC 250V/**，DC 30V/**

变送输出                   支持3路模拟量输出：0/4~20mA或0~5/10V

环境

工作温度                    -10℃~+55℃

存储温度                    -25℃~+70℃

相对湿度                    ≤93%，无腐蚀性气体场所

海拔                            ≤2500m

安全

绝缘电阻                    >100MΩ

交流耐压                    AC 2KV

电磁兼容性能

静电放电                        4级

电快速瞬变脉冲群        4级

浪涌(冲击)                     4级

外形尺寸

面框尺寸(mm)　　　　　　　120×120；80×80；96×48；96×96；72×72；48×48；120x60；160x80

开孔尺寸(mm)　　　　　　　111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
