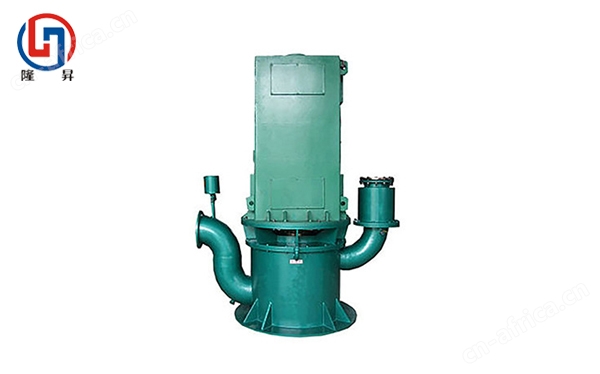

WFB无密封自控自吸泵（高压大功率）

一、产品概述

  WFB系列无密封自控自吸泵，是空白的产品，该产品具有耐温耐压、“一次引流"、“终生自吸"等多种功能。目前生产321、304、 316、316L、A3、PP（增强聚丙烯）等多种材质的系列整机，五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。

二、优点

  1、采用“泵用连环式多面离心密封装置"，革除了传统水泵的填料密封、盘根密封、机械密封、制服了“跑、冒、滴、漏"，是替代各种长轴液下泵、潜水泵等的设备。
  2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长10倍以上。
  3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀"，真正实现了“一次引流，终生自吸"。
  4、振动小，噪音低，移动灵活，拆卸简便、易于安装，不需地脚固定。
  5、具有的自控功能，可与高科技领域和高度自动化系统配套使用。

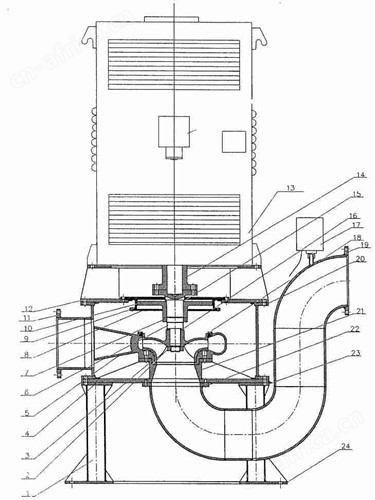

三、结构示意图

自吸泵结构示意图" alt="无密封自控自吸泵结构示意图" style=";word-wrap: break-word;padding: 0px;outline: 0px;list-style-type: none;border: 0px;width: auto;height: auto;max-width: 858px;display: block"/>

1.立柱，2.锁紧并帽，3.工作叶轮，4.泵壳连接座，5.蜗壳，6.泵轴，7.锁紧并帽，8.密封轮盖板，9.密封座，10.密封叶轮，11.泵壳出口法兰，12.支架，13.电机，14.联轴器，15.垫片A，16.垫片B，17.电动空气阀，18.耐磨环，19.泵壳进口法兰，20.泵体，21.锥体，22.泵壳吸口法兰，23.泵壳连接板，24.底板。

四、型号意义
  50WFB-AD1
  50——泵进口口径（mm）
  WFB——无密封自控自吸泵
  AD1——性能分类
  水泵的法兰采用中华人民共和国国家标准制造。标准代号GB9115.2-88；GB9115.3-88。非金属材质水泵的法兰压力0.6MPa；金属材质水泵的法兰压力1.0MPa。本公司水泵出厂时，进出液口配一只反法兰。

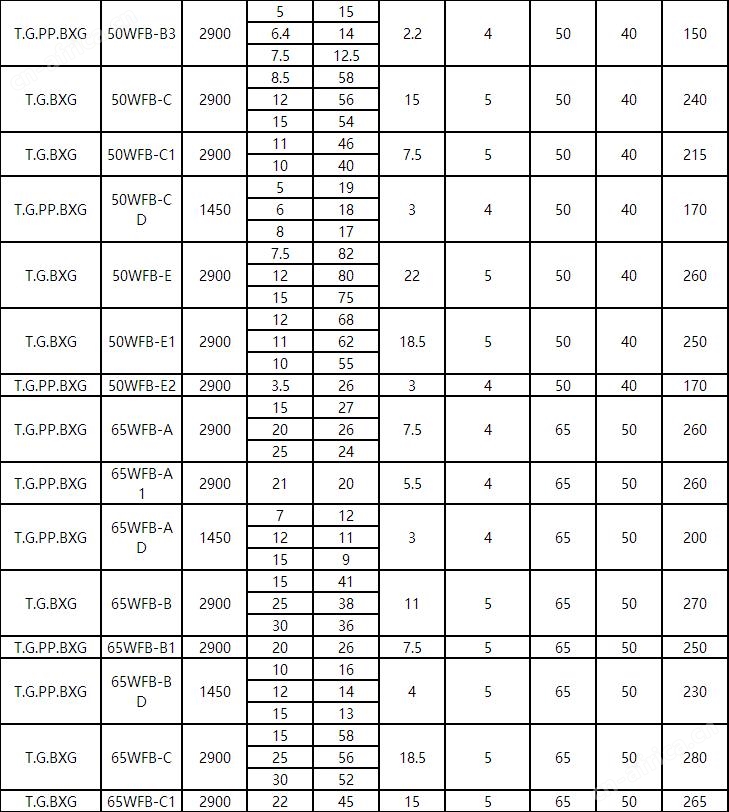

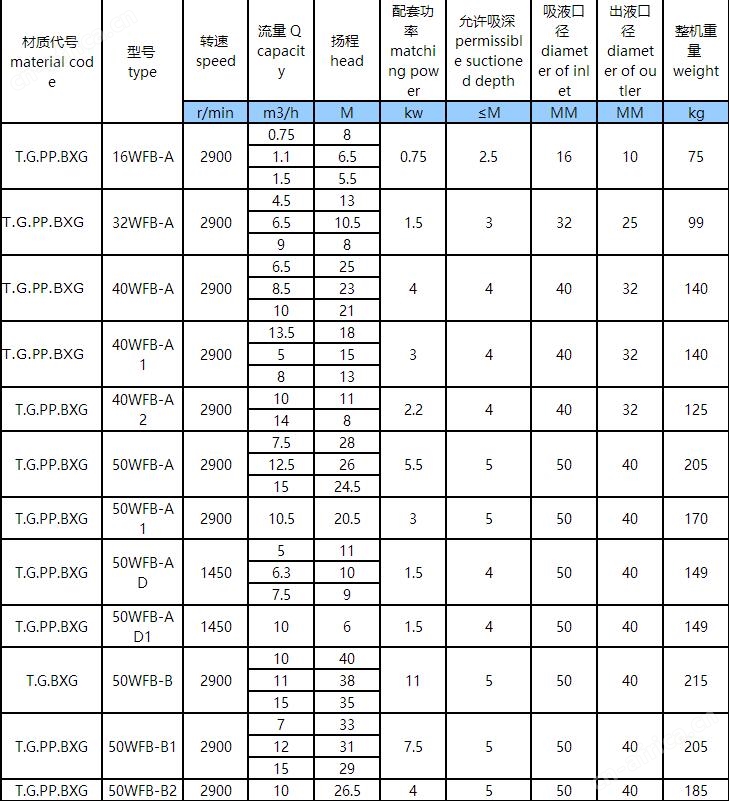

五、WFB自吸泵性能参数表
