LHA10T丝杆封闭式直线模组，直线模组安装方式有水平、垂直和挂壁可选，在行业内也称为线性模组或滑台模组，在其滑块上安装各行业所需工件及设定一套合适的程序，即可实现工件自动循环直线运动的工作，称之为自动化工业机械手。
直线模组的特点：
① 重复定位精度高达±0.01mm，；
② 高配置 顺畅度好：主配件采用日本THK/上银THK直线导轨，TBI滚珠丝杆，确保产品的使用精度和寿命；
③ 加工检测设备：公司自有复合型加工中心、精密铣床、大理石平台、三次元、激光幹涉仪等，保证每个款产品的出厂精度；

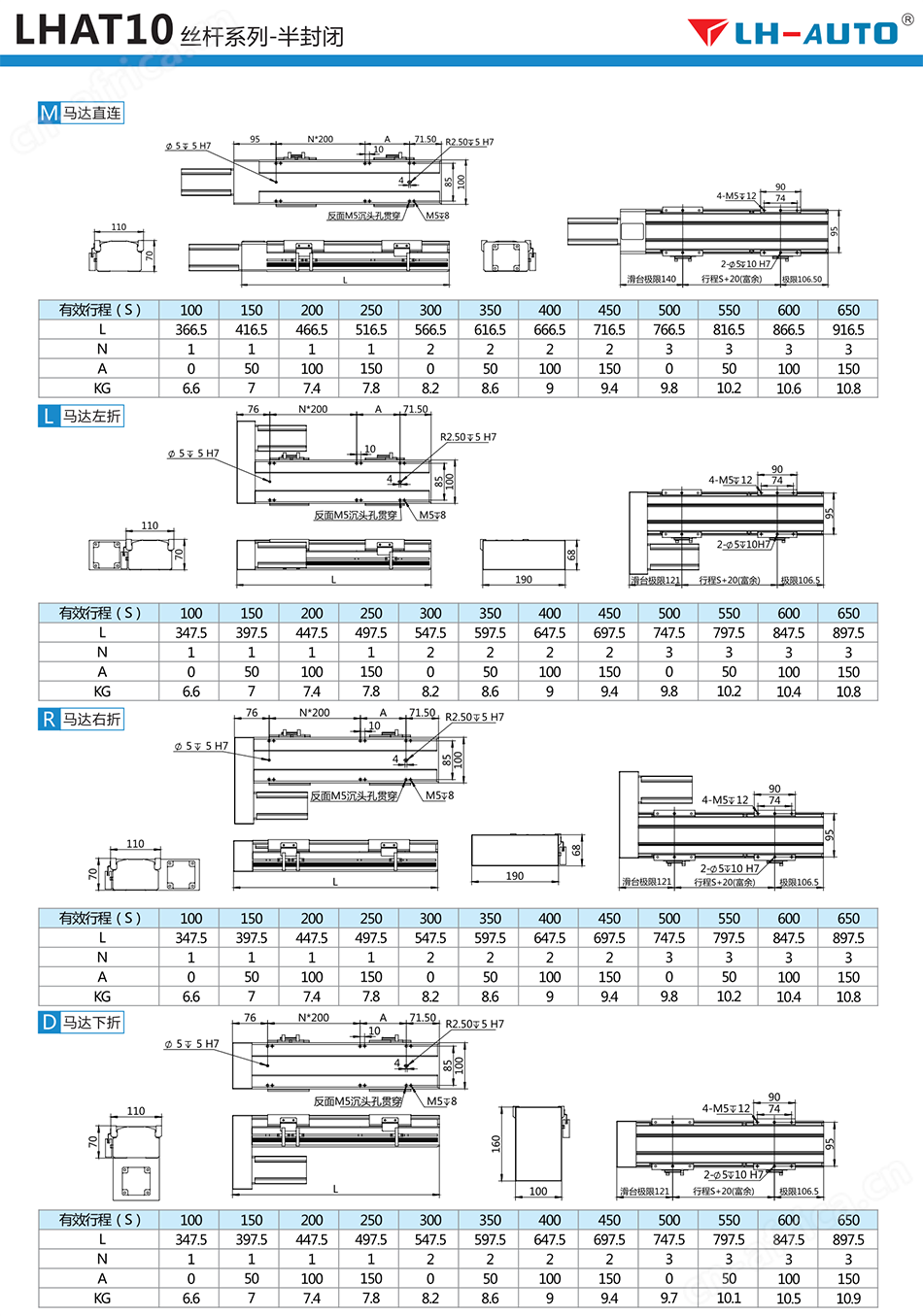

LHA10T丝杆封闭式直线模组技术参数
|
性能 | 本体宽度 （mm） | 100 | ||||
| 重复定位精度Repwatability (mm) | ±0.01 | ±0.02 | ||||
| 丝杆导程 Belt Lead(mm) | 5 | 10 | 16 | 20 | ||
| 速度 Maximum Speed(mm) | 250 | 500 | 800 | 1000 | ||
| 负载 | 水平使用 | 50 | 30 | 22 | 18 | |
| 垂直使用 | 12 | 8 | 5 | 3 | ||
| 额定推力 Rated THRUST(N) | 341 | 170 | 106 | 85 | ||
| 标准行程 Stroke Pitch(mm) | 100-1000mm/50间隔 | |||||
|
部品 | AC伺服马达容量 AC Servo Motor Output(W) | 200 | ||||
| 滚珠丝杆外径Ball Screw ø(mm) | C5ø16 | C7ø16 | ||||
| 高刚性直线导轨Hi gh Rigidity Linear | 42×9.5（单导轨） | |||||
| 联轴器 Coupling(mm) | 10×9.5 | |||||
| 原点感应器Home Sensor | 外挂Outside | 配感应器 | ||||
直线模组的保固与售后
· 产品自出厂即日起，在正常使用情形下(即非人为损坏）保修12个月；· 若因人为因素或其它不正常使用所造成之损坏，慨不在保修范围内；
· 本产品出厂后严禁自行拆卸，一经拆卸慨不负保修责任；
· 建议客户，直线模组正常使用情况下需按时保养，确保滑台之顺畅。
