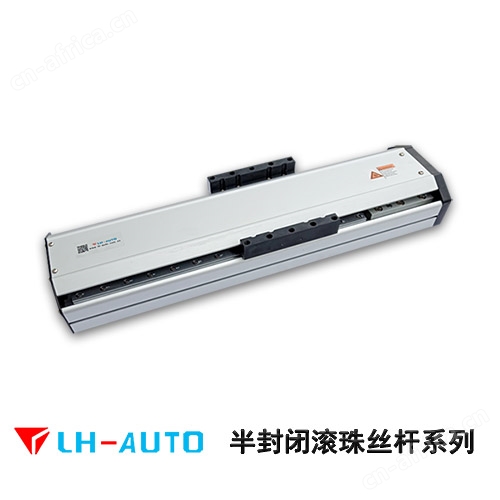

LHA8 丝杆直线模组，滚珠丝杆传动，直线模组安装方式有水平、垂直和挂壁可选，在行业内也称为线性模组或滑台模组，在其滑块上安装各行业所需工件及设定一套合适的程序，即可实现工件自动循环直线运动的工作，称之为自动化工业机械手。
直线模组的特点：
① 重复定位精度高达±0.01mm，；
② 高配置 顺畅度好：主配件采用日本THK/上银THK直线导轨，TBI滚珠丝杆，确保产品的使用精度和寿命；
③ 加工检测设备：公司自有复合型加工中心、精密铣床、大理石平台、三次元、激光幹涉仪等，保证每个款产品的出厂精度；
LHAT8 丝杆直线模组技术参数
|
性能 | 产品尺寸（宽*高mm） | 88*66 | |||||
| 重复定位精度Repwatability (mm) | ±0.01 | ±0.02 | |||||
| 丝杆导程 Belt Lead(mm) | 5 | 10 | 16 | 20 | |||
| 速度 Maximum Speed(mm) | 250 | 500 | 800 | 1000 | |||
| 负载 | 水平使用 | 50 | 30 | 22 | 18 | ||
| 垂直使用 | 12 | 8 | 5 | 3 | |||
| 额定推力 Rated THRUST(N) | 341 | 170 | 106 | 85 | |||
| 标准行程 Stroke Pitch(mm) | 100-800mm/50间隔 | ||||||
|
部品 | AC伺服马达容量 AC Servo Motor Output(W) | 200 | |||||
| 滚珠丝杆外径 Ball Screw ø(mm) | C5ø16 | C7ø16 | |||||
| 高刚性直线导轨Hi gh Rigidity Linear | 15×12.5（15双导轨） | ||||||
| 联轴器 Coupling(mm) | 10×8/10×14 | ||||||
| 原点感应器Home Sensor | 外挂Outside | 配感应器 | |||||
直线模组的保固与售后
· 产品自出厂即日起，在正常使用情形下(即非人为损坏）保修12个月；· 若因人为因素或其它不正常使用所造成之损坏，慨不在保修范围内；
· 本产品出厂后严禁自行拆卸，一经拆卸慨不负保修责任；
· 建议客户，直线模组正常使用情况下需按时保养，确保滑台之顺畅。

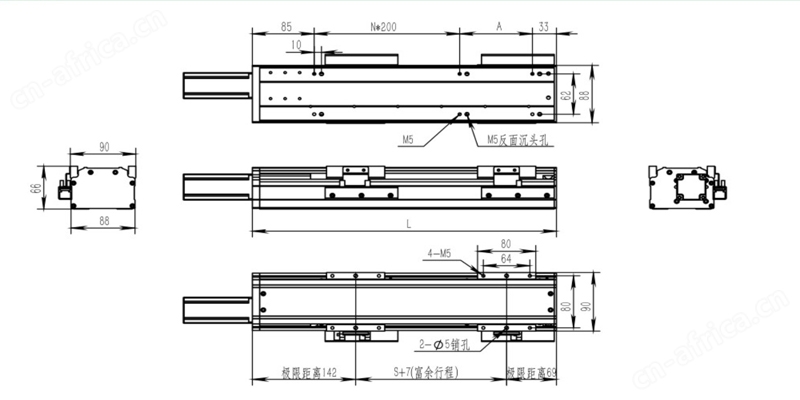

LHA8 丝杆直线模组二维图
| 有效行程（S） | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
| L | 318 | 368 | 418 | 468 | 518 | 568 | 618 | 668 | 718 | 768 | 818 | 868 | 918 | 968 | 1018 |
| N | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| A | 0 | 50 | 100 | 150 | 0 | 50 | 100 | 150 | 0 | 50 | 100 | 150 | 0 | 50 | 100 |
| 重量 | 3.5 | 3.8 | 4.1 | 4.4 | 4.7 | 5 | 5.3 | 5.6 | 5.9 | 6.2 | 6.5 | 6.8 | 7.1 | 7.4 | 7.7 |
