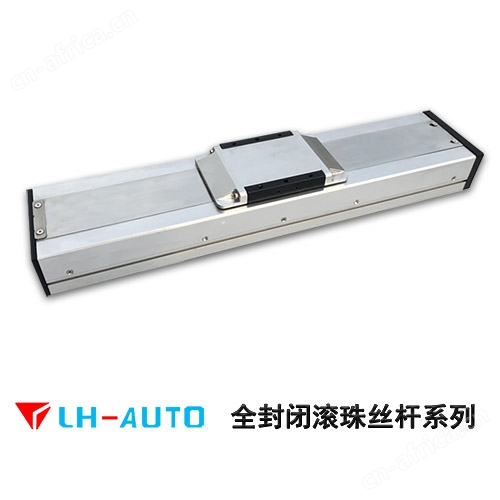

LHC14 滚珠丝杆线性模组全封闭结构，双导轨负载大，有效行程根据客户需求定制，可单轴或十字式、悬臂式或龙门式等组合使用。此款直线模组适用于无尘环境，主要在无尘车间或电子类、医疗器材设备等特殊要求的领域。
全封闭丝杆线性模组的优势
① 多元化的设计理念：结构紧凑，外观专业美观，符合工程美学设计原理，模块化的组合；
② 优质品牌部件：标准主配件均采用THK、上银、TBI等国际品牌供货商；
③ 高精度保证：技术，完善的装配、松流程及良好的售后服务；
④ 客制化定制，交货期快，免费提供2D/3D CAD图，方便客户设计和选型，使客户产品更具特色，标准品3-7天快速出货；
LHC14线性模组技术
|
性能 | 本体宽度 Noumenon width（mm） | 140 | |||||
| 重复定位精度Repwatability (mm) | ±0.005~±0.02 | ||||||
| 丝杆导程 Belt Lead(mm) | 5 | 10 | 16 | 20 | |||
| 速度 Maximum Speed(mm) | 250 | 500 | 800 | 1000 | |||
| 负载Maximum Payload | 水平使用(kg) | 110 | 88 | 48 | 110 | ||
| 垂直使用(kg) | 33 | 22 | 10 | 8 | |||
| 额定推力 Rated THRUST(N) | 1388 | 694 | 433 | 347 | |||
| 标准行程 Stroke Pitch(mm) | 100-1200mm/50间隔 | ||||||
|
部品 | AC伺服马达容量 AC Servo Motor Output(W) | 400 | |||||
| 滚珠丝杆外径Ball Screw ø(mm) | C5ø16/ø20 | C7ø16/ø20 | |||||
| 高刚性直线导轨Hi gh Rigidity Linear | 15×12.5（双导轨） | ||||||
| 联轴器 Coupling(mm) | 10×14 | ||||||
| 原点感应器 Home Sensor | 外挂Outside | 配感应器 | |||||
直线模组的保固与售后
· 产品自出厂即日起，在正常使用情形下(即非人为损坏）保修12个月；
· 若因人为因素或其它不正常使用所造成之损坏，慨不在保修范围内；
· 本产品出厂后严禁自行拆卸，一经拆卸慨不负保修责任；
· 建议客户，直线模组正常使用情况下需按时保养，确保滑台之顺畅。

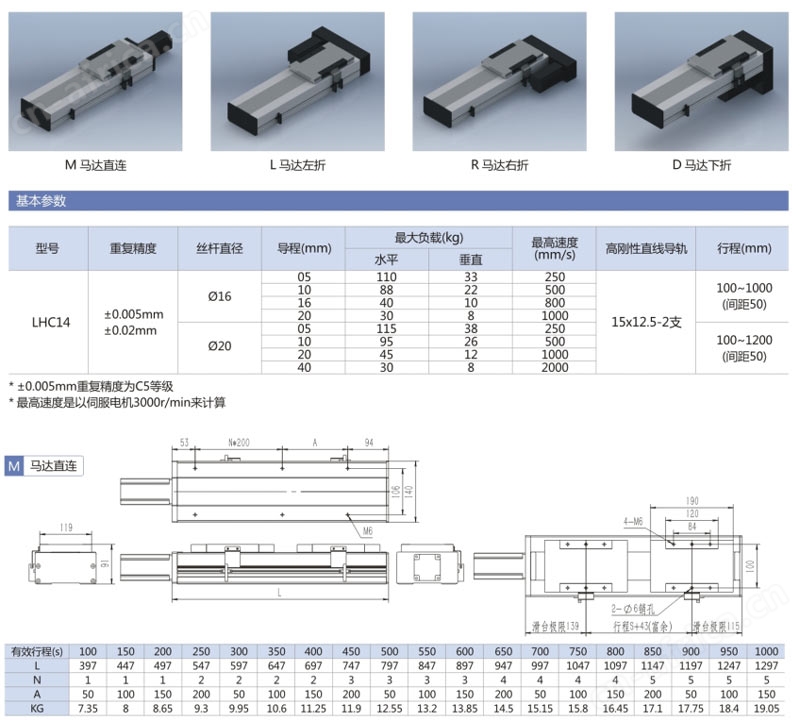

LHC14线性模组马达的安装方式及尺寸图
