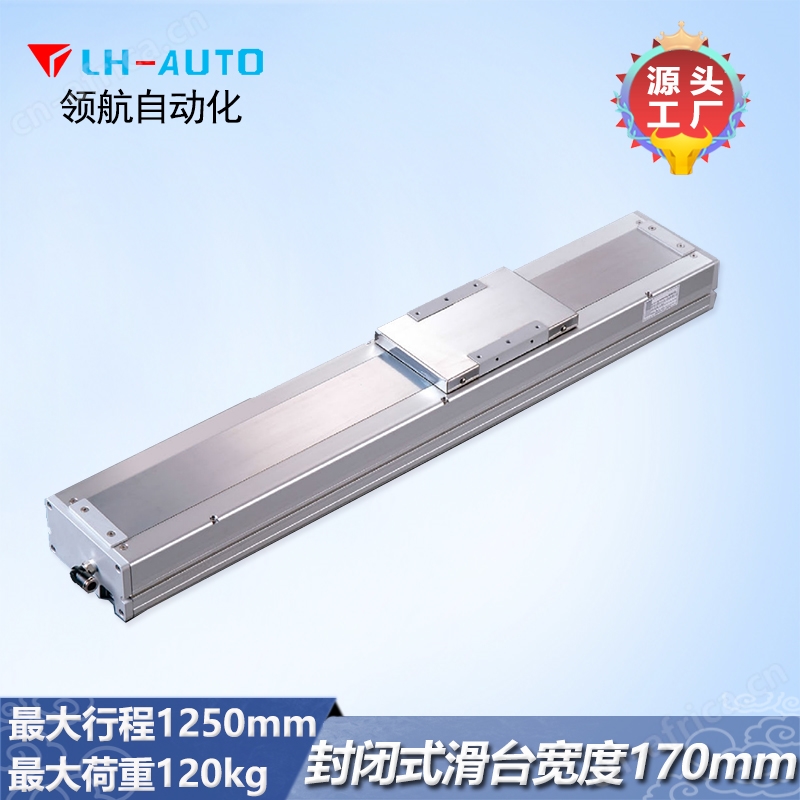

LHC17丝杆滑台模组全封闭结构，有效行程根据客户需求定制，免费提供性价比高的产品选型和安装技术方案。
此款直线模组适用于无尘环境，主要在无尘车间或电子类、医疗器材设备等特殊要求的领域。
全封闭丝杆直线模组的优势
① 多元化的设计理念：结构紧凑，外观专业美观，符合工程美学设计原理，模块化的组合；
② 优质品牌部件：标准主配件均采用THK、上银、TBI等国际品牌供货商；
③ 高精度保证：技术，完善的装配、松流程及良好的售后服务；
④ 客制化定制，交货期快，免费提供2D/3D CAD图，方便客户设计和选型，使客户产品更具特色，标准品3-7天快速出货；
WG-LHC10滚珠丝杆直线模组技术
|
性能 | 本体宽度 Noumenon width（mm） | W170*H107 | ||||
| 重复定位精度Repwatability (mm) | ±0.01 | |||||
| 丝杆导程 Belt Lead(mm) | 5 | 10 | 20 | 40 | ||
| 速度 Maximum Speed(mm)
| 250 | 500 | 1000 | 2000 | ||
| 负载 | 水平使用 | 120 | 120 | 83 | 43 | |
| 垂直使用 | 50 | 40 | 25 | 12 | ||
| 额定推力 Rated THRUST(N) | 2563 | 1281 | 640 | 320 | ||
| 标准行程 Stroke Pitch(mm) | 50-1250mm/50间隔 | |||||
|
部品 | AC伺服马达容量AC Servo Motor Output(W)
| 750 | ||||
| 滚珠丝杆外径Ball Screw ø(mm) | C7ø20 | |||||
| 高刚性直线导轨Hi gh Rigidity Linear
| W20*H15
| |||||
| 联轴器 Coupling(mm) | 12×19 | |||||
| 原点感应器 Home Sensor
| 外挂Outside 内置Built-ln | EE-SX672(NPN)
| ||||
直线模组的保固与售后
· 产品自出厂即日起，在正常使用情形下(即非人为损坏）保修12个月；
· 若因人为因素或其它不正常使用所造成之损坏，慨不在保修范围内；
· 本产品出厂后严禁自行拆卸，一经拆卸慨不负保修责任；
· 建议客户，直线模组正常使用情况下需按时保养，确保滑台之顺畅。
