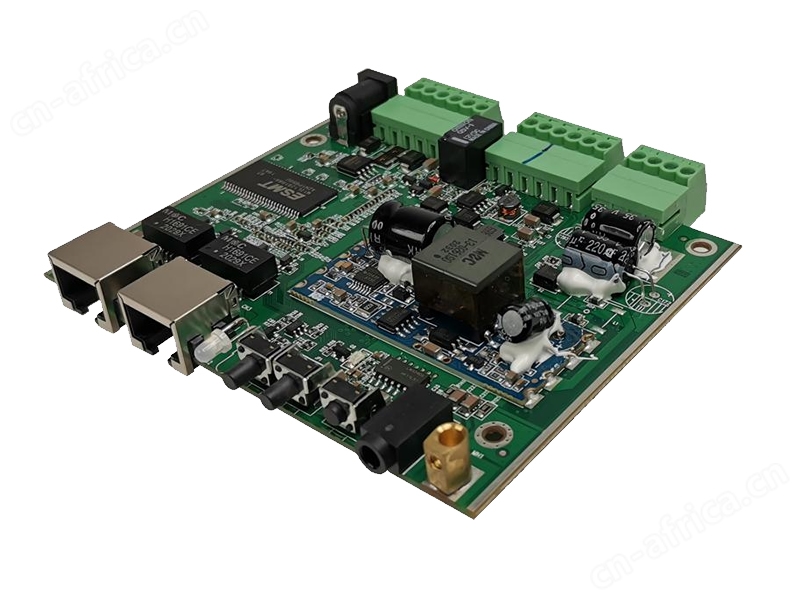

IP广播主板MB02是带有音视频对讲和广播网关功能的终端设备主板，带有两个网口，支持PoE供电和12-24V供电，标准SIP协议，提供了对讲、广播、视频、安防、录音、采播等12种接口，适应各种使用环境的工业通信场景，采用凤凰端子接口，施工很方便。

常用接口规格

1个蓝色指示灯（指示SIP状态与网络状态）

2个音量键（音量加，音量减）

1个还原出厂设置键

1个录音输出接口：3.5mm标准音频接口，阻抗15 Ohm

1个接地螺丝

1路无源音箱接口：输出阻抗4Ω，功率10W（POE或12V供电），20W（18V2A供电），30W(24V2A供电）。功率与电源电压正相关。线径选择18AWG或者更大线径，物理接口是2Pin可插拔接线端子

1路耳机喇叭接口：规格是32 Ohm 1.2v，接口是2Pin可插拔接线端子

1路DSS键接口（4线），其中2线是供电给指示灯，输出5.0V 5mA。接口是4Pin可插拔接线端子

1路麦克风输入接口：建议使用驻极体电容式麦克风，灵敏度-38dB，阻抗2.2K Ohm，偏置电压2.2V。接口：2Pin可插拔接线端子。

1路短路输入输出接口（内置继电器）：继电器规格是MAX DC30V/1A，AC125V/0.5A。物理接口：4Pin可插拔接线端子

2路并联电源输入接口：其中1路为5.5mm直流电源座子，另1路为2Pin可插拔接线端子。
