使用条件
温度等级：T30/T50(冷水)T90(热水)
水压等级：MAP 10 / MAP 16
压力损失等级：△P 63
示值误差限
从包括最小流量(Q1)至不包括分界流量(Q2)的低区 ±5%
从包括分界流量(Q2)至包括过载流量(Q4)的高区 冷水±2%，热水±3%
主要特点
干式，磁性传动，并具有防磁功能;多流束，采用优质材料，性能稳定可靠;
计数器采用真空密封，防冷凝雾化，可长期保持读数清晰;计量准确，经久耐用。
可旋转计数器使读数变得更加方便;系列通用性强，更换维护方便。
技术参数
| 口径 | 测量范围 | 过载流量 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 始动流量 | 最小读数 | 读数 | |
| DN | Q3/Q1 | Q4 | |||||||
| mm | m3/h | L/h | m3 | ||||||
| 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 6 | 0.00005 | 99999 | |
| 100 | 40 | 25 | |||||||
| 125 | 32 | 20 | 5 | ||||||
| 160 | 25 | 15.625 | |||||||
| 20 | 80 | 5 | 4 | 80 | 50 | 10 | |||
| 100 | 64 | 40 | |||||||
| 125 | 51.2 | 32 | 6 | ||||||
| 160 | 40 | 25 | |||||||

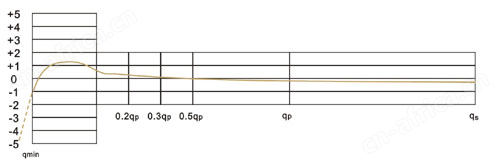

流量误差曲线

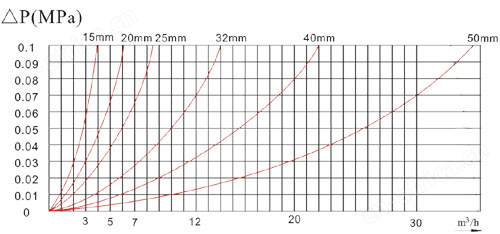

压力损失曲线

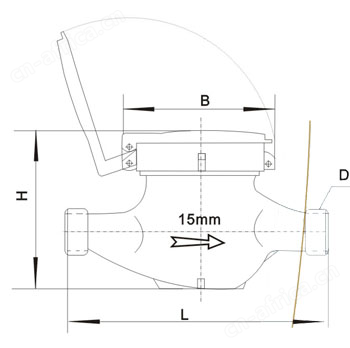

外形尺寸及重量
| 公称口径 | 长L | 宽B | 高H | 连接螺纹(D) | 重量(kg) |
| (mm) | mm | ||||
| 15 | 165/190 | 99 | 104 | G3/4B | 1.5/1.6 |
| 20 | 190/195 | 99 | 106 | G1B | 1.7 |
使用条件
工作水温不高于40°c
工作压力不大于1MPa
