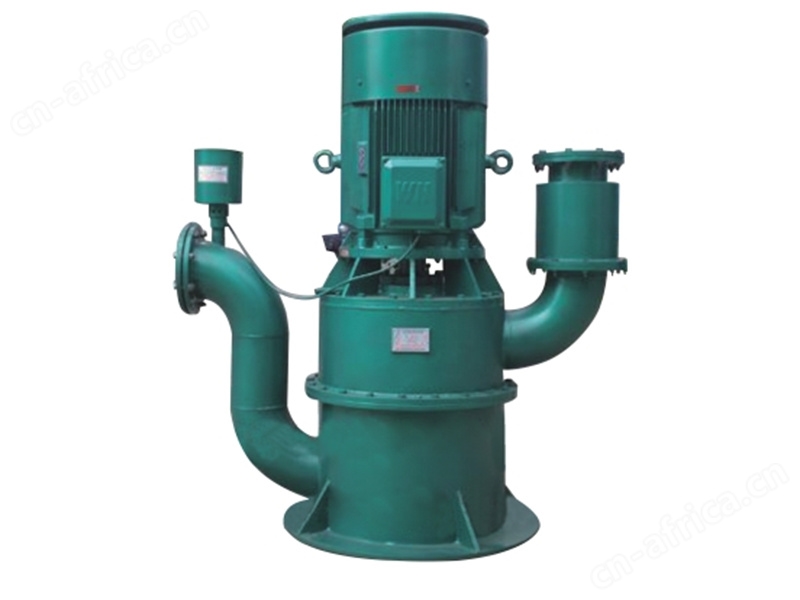

名称:高效无密封自吸泵

流量：0.75-7200m3/h

扬程：5-150m

吸入排出口径：DN25-DN900

配套功率:0.75-1200kw

材质：铸铁、铸钢、耐磨刚、不锈钢（含304、316、316L等各种成分的不锈钢）、增强聚丙烯

性能优点：效率高、免维护、使用方便、经久耐用、适应各种介质！

SGW系列高效无密封自吸泵，是我公司研发的新一代高效节能自吸泵产品，也是传统立式无密封自吸泵的升级换代产品。该产品除具有原立式自吸泵的耐温、耐压、耐磨、“一次引流、终身自吸"等多种功能特点外，在效率、汽蚀性能、安装维护性等方面和传统产品相比有了较大幅度提高，配套电机功率相比国内同类立式自吸泵、长轴泵产品下降1-2档，节电率15-20%。

产品的设计与特点

通过对传统无密封自控自吸泵整体结构进行研究，结合流场分析和优化设计等技术手段，对水力模型、过流部件结构、副叶轮密封结构等进行了系统化的分析和设计。

为大幅度的提高立式自吸泵的效率，首先采用CFD技术对立式自吸泵过流部件整体结构进行建模，分析入口、叶轮、蜗壳、汽液分离室、出口、副叶轮及其各种过渡结构的流动损失情况，研究了各种结构形式及其参数对水力性能、汽蚀性能的影响。基于分析结果重新设计了关键过流部件结构，避免了不必要的损失，从而大幅度提高效率，同时使之具有良好的自吸性能和汽蚀性能。

（1） 根据每台水泵的具体工况（包括吸上高度）对叶轮和蜗壳进行了全新设计，采用精密铸造而成的叶轮和蜗壳，取得了与设计的水力模型近乎一致的效果。效率提高了5%-10%左右。

（2） 对从水泵进口到出口的流道、汽液分离室的结构，进行了全新的、符合液体流动规律的技术设计，在保证自吸能力的基础上，是液体流动损失大幅降低，效率提高8-10%。

（3） 开发了全新的多级副叶轮密封结构，使密封功耗比传统立式自吸泵密封结构降低近50%，并提高了密封的可靠性。

SGW高效无密封自吸泵继承了传统立式自吸泵的所有优点，详细请参考前面的WFB自吸泵的使用和说明。
