XL型星形联轴器-泊头市盛鑫联轴器厂

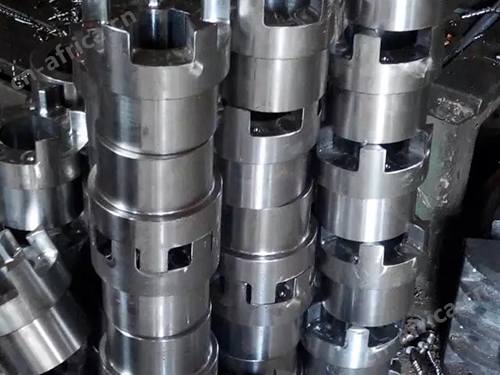

XL型星形联轴器中的弹性元件是工程塑料，由于该工程塑料具有良好的弹性、缓冲性、减震性、，因此能很好的补偿两传动轴系之间的各种位移，使用场合普遍，传递转矩20- 35000.N.M工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。XL型星形联轴器的聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

XL型星形联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、能，适应场合普遍，传递转矩20- 35000.N.M，工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

XL型星形联轴器是以工程塑料作弹性元件，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、缓冲、减震、能，适应场合普遍，传递转矩20-35000.N.M，工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。星形弹性联轴器聚氨脂塑料为弹性元件，具有缓冲、减震、、拆装方便等优点，工作温度-35~+80度。

XL型星形联轴器可与西德ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制，可避免由于冲击产生的内部变形及离心力产生的外部变形；凸爪大的凹面，使渐开线齿上的表面压力很小，齿上即使承受过载，齿仍不会磨损或变形。

XL型星形联轴器的型号规格：

型号	公称扭矩N.M	许用转速rpm	轴孔直径d1、d2	轴孔长度L1、L2	L。	D	D1 D2	E	S	转动惯量kg.m^2	重量 kg
			轴孔直径d1、d2	轴孔长度L1、L2	L。	D	D1 D2	E	S
			mm	mm	mm	mm	mm	mm	mm
XL1	20	19000	6-19	25	66	40	32	16	2	0.00008	0.30
XL2	70	14000	8-24	30	78	55	40	18	2	0.0002	0.61
XL3	190	11800	10-28	35	90	65	48	20	2.5	0.0007	1.00
XL4	380	9500	12-38	45	114	80	66	24	3	0.002	2.08
XL5	530	8000	14-42	50	126	95	75	26	3	0.004	3.21
XL6	620	7100	15-48	56	140	105	85	28	3.5	0.006	4.41
XL7	750	6300	20-55	65	160	120	98	30	4	0.012	6.64
XL8	850	5600	22-65	75	185	135	115	35	4.5	0.025	10.13
XL9	1950	4750	30-75	85	210	160	135	40	5	0.054	16.03
XL10	4800	3750	40-90	100	245	200	160	45	5.5	0.139	27.50
XL11	6800	3350	50-100	110	270	225	180	50	6	0.245	38.50
XL12	8000	3000	60-110	120	295	255	200	50	6	0.435	54.0
XL13	10000	2650	60-125	140	340	290	230	60	7	0.85	81.8
XL14	14500	2380	60-140	155	375	320	255	65	7.5	1.4	109.7
XL15	20000	2000	80-160	175	425	370	290	75	9	2.72	162.7
XL16	23500	1800	85-180	195	475	420	325	85	10.5	4.95	230.8
