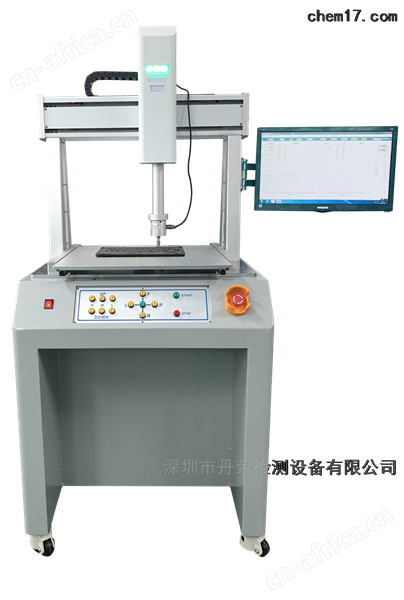

三轴插拔力试验机

一.  设备简介：

插拔力试验机

三轴插拔力试验机

二.  设备功能：

1. 一般产品自动多点力量测试；

2. 按键（键盘）曲线测试（多点自动位移）；

3. LCD耐压力测试（多点自动位移）；

4. 压力寿命试验（多点自动位移）；

5. 检测产品垂直自由插拔，得出插入力值和对应位移、得出拔出力值和对应位移；

6. 检测产品左右旋转角度，强硬式插入拔出；

7. 检测产品上下倾斜角度，强硬式插入拔出；

8. 检测产品左右旋转、上下倾斜角度，强硬插入拔出 ；

9. 安装三分力传感器，测试过程分别测试出X力 Y力 Z力.

◆选择配备：

导通点之力量与位移测试功能。

导通点之阻抗值设定。

动态阻抗测试系统。

三.  设备应用领域：

该设备常用于： 连接器，USB，SD卡，手机通讯，汽车配件，电子元器件，计算机零配件制造，医疗，食品，包装，印刷等行业。

比如：

⦁ 手机通讯行业插拔力测试：充电线接口插拔测试、耳机接口插拔，USB接口，连接器等.

⦁ 汽车零配件制造插拔力测试:电动汽车充电连接器测试、钥匙口插拔、USB接口等.

⦁ 电子元器件插拔力测试：连接器测试等.

五.  设备特点：

● 测试软件自主研发，用户可以非标定制检测、测试设备；

● 可任意输入X、Y轴坐标，机器自动移动位置测试；

● 可输入旋转角度与倾斜角度同时完成测试；

● 可输入测试行程及荷重，电脑自动控制及测试；

● 可设定荷重、当荷重值到达时，机器可作暂停或回转；

● 可设定行程、当行程值到达时，机器可作暂停或回转；

● 可直接测试并复制每个行程点（0.01mm）与荷重之图形；

● 每一量测图形皆可由十字游标追踪轨迹，判读对应之荷重及行程值最小解析0.01mm；

● 可列印及储存图形；荷重-行程曲线图、寿命曲线图、检查报表）

● 测试资料储存于硬盘；每一笔资料皆可储存，不限次数）

● 测试条件皆由电脑画面设定；含测试荷重、行程、速度、次数、空压、暂停时间等等）

● 检验报表抬头内容可随时修改；中英文皆可）

● 检验报表可转存至Excel做编辑或透过网络直接输出.

六.  设备规格参数：

型号 DR-SA1220

Z轴测试行程 300mm

X轴测试行程 400mm / 600mm

Y轴测试行程 300mm / 400mm

测试荷重种类 2kgf、5kgf、20kgf、50kgf（任选一个）

最小分辨率 0.01

最小显示荷重 0.1gf 、 1gf 、 10gf 、 10gf 、 10gf 、 100gf

荷重精度 0.2%FS

最小微调距离 0.01mm

有效测力范围 0.4%-99%

试验力误差 示值的±1%以内

测试速度范围 0-200mm/min

速度精度 ±1%

试验力示值分辨率 试验力的±1/10000（全程分辨率不变）

力值单位 Kg、N、lb、g，KN

位移单位 mm、cm、in

超载保护 超过负荷10%自动保护

安全装置 电子限位保护

外观尺寸 1200 (W)×900(D)×900（H)mm

机台重量 150kg
