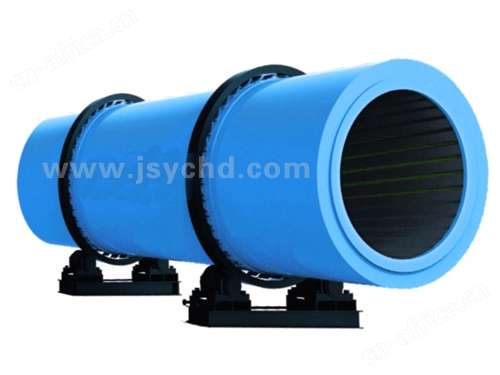

卧式回转式转筒式单筒烘干机
海达卧式转筒式回转式单筒烘干机是一种高效卧式烘干机，主要用于建材行业或冶金行业的矿渣、粘土、煤粉，金属选矿业浸出渣等物料的烘干。该高效烘干机采用新型扬料板装置，具有导向、均流、扬料等多项功能。能使物料在烘干机径向截面全面均布，料幕成为薄、均、全的状态，*接触热气流，达到充分利用热能的目的。高效烘干机优化工艺系统参数，选用合理的运行参数，很好地解决了烘干系统的三大要素“煤、料、风”的平衡问题，从而极大地提高烘干机的热效率，大幅度提高产量，降低能耗，煤耗量和电耗量比一般烘干机降低30-70%以上，台时产量提高50-85%以上，已在水泥企业得到了广泛的应用。
海达卧式回转式转筒式单筒烘干机性能特点
海达高效卧式转筒式烘干机主要用于建材行业或冶金行业的矿渣、粘土、煤粉，金属选矿业浸出渣等物料的烘干。该高效烘干机采用新型扬料板装置，具有导向、均流、扬料等多项功能。能使物料在烘干机径向截面全面均布，料幕成为薄、均、全的状态，*接触热气流，达到充分利用热能的目的。高效烘干机优化工艺系统参数，选用合理的运行参数，很好地解决了烘干系统的三大要素“煤、料、风”的平衡问题，从而极大地提高烘干机的热效率，大幅度提高产量，降低能耗，煤耗量和电耗量比一般烘干机降低30-70%以上，台时产量提高50-85%以上，已在水泥企业得到了广泛的应用。
海达卧式转筒式回转式单筒烘干机技术参数表

规格(m)				1.5×12	φ2.2×14	φ2.4×18	φ3×20		φ3×25	φ3.2×25	φ3.6×28
生产能力(t/d)			石灰石	7～14	15～26	28～46	55～85		60～90	70～100	80～120
			粉煤灰	3～6	7～13	10～16	28～50		35～62	62～66	92～98
			矿渣	2.5～5	5～15	8～24	20～55		25～58	90～96	136～142
机体斜度(%)				4	4	4	5		3	3.5	3
支承数				2	2	2	2		2	2	2
挡轮形式				机械	机械	机械	机械		机械	机械	机械
机体转动(rpm)				8.4	8.4	4	5.6		4	3.9	3.6
主传动	电动机	型号		Y180L-6	Y200L-6	Y225M-6	Y315S-6		Y315S-6	Y315M₁-6	Y355S₂-4
	电动机	额定功率(KW)		15	22	37	75		75	90	200
	减速机	型号		JZQ650-VI-4F	JZQ650-VI-4F	JZQ850-Ⅲ-4F	ZL100- 8 –Ⅰ		ZSY315- 22 –Ⅱ	ZSY315- 22- Ⅱ	ZSY500-35
	减速机	总速比		15.75	15.75	31.5	16		22.4	22.4	35.5
扬料板形式				升举型、弧形				新型组合式扬料板
总重(不包括耐火砖)(t)				17	22	45	75		83	90	125
