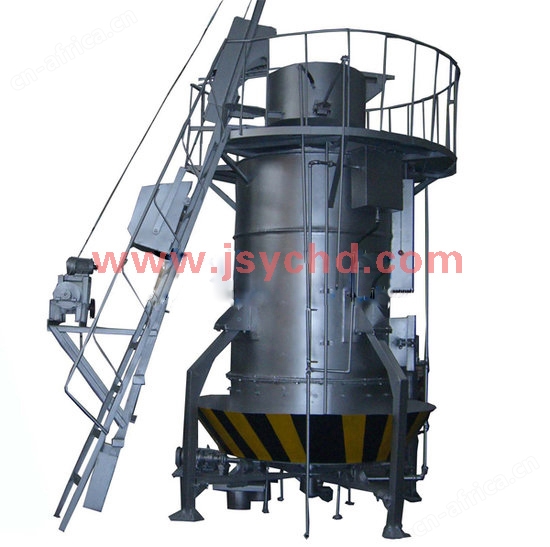

煤气发生炉-江苏海达环境工程有限公司

江苏海达环保设备生产的煤气发生炉具有产气量大、气化*、煤种适应性强，煤气热值高，操作简便，安全性能高的特点。是为机械、冶金、建材、轻工、化工、耐材等行业热加工车间提供混合发生炉煤气的设备。已获得国家环保认证，并获得江苏省产品。
煤气发生炉为连续制气的全水套结构，来自鼓风机的空气与炉体自产0.29MPa的蒸汽混合成饱和空气作为气化剂，经止回阀通过煤气炉底部进入煤气炉内；块煤经过破碎、筛选，粒度20-50mm，或50-100mm，由煤气炉内产品的煤气经过重力除尘器、旋风除尘器除尘后，通过煤气管道输送至用户。

煤气发生炉主要特点：
1.炉膛内冷却效果好，水套内套不变形。
2.本炉主体内衬选用锅炉钢板制作，外衬选用普通钢板制作，耐氧化、耐腐蚀、抗高温，提高炉子使用年限。
3.煤气发生炉装有可调分煤器挡板、煤层分布均匀，炉膛断面燃料厚度基本一致，提高煤的气化效率，杜绝冒火偏炉现象发生。
4.本炉采用塔形五角炉篦，材料选用铸钢件，炉篦设计合理，能使气化剂分布均匀、运转时下渣均匀，炉内料层分布相对稳定，能处于佳产气状态、并降低炉渣的含碳量。
5.带隔离水封旋风除尘器、在停电停炉期间，可提高水的封闭高度，切断煤气发生炉与热工炉之间的煤气，确保产生无压，杜绝回火爆炸事件的发生。

技术参数

型号	QM1.0-1	QM1.5-1	QM2.0-1	QM2.4-1	QM2.6-1	QM3.0-1	QM3.2-1
炉膛内径（mm）	1000	1500	2000	2400	2600	3000	3200
炉膛截面积（m2）	0.785	1.77	3.14	4.52	5.31	7.07	8.04
水套受热面积（m2）	6.84	10.37	17.84	24.66	31.32	36.33	38.75
适用煤种	不粘接或弱粘接无烟煤、烟煤或焦炭。煤质应符合GB-9143要求
灰层高度（mm）	100-300	100-300	100-300	100-300	100-300	100-300	100-300
煤的粒度（mm）	13～25、25～50、50～100
耗煤量（kg/h）	150～240	350～550	600～900	900～1400	1000～1500	1500～2200	1700～2600
气化剂	空气+水蒸汽
空气消耗量(m3/kg)	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8
蒸汽消耗量(m3/kg)	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5
煤气产量（Nm3/h)	450～700	980～1600	1750～2800	2500～4000	3000～4800	4000～6500	4600～7400
煤气热值（KJ/m3)	5020～6060	5020～6060	5020～6060	5020～6060	5020～6060	5020～6060	5020～6060
煤气出口压力(Pa）	<0.95	<0.98	<0.98	<0.98	<1.5	<1.5	<1.5
煤气出口温度（℃）	400～550	400～550	400～550	400～550	400～550	400～550	400～550
大炉底鼓风压力（KPa）	2.0	2.45	3.5	3.5	4.5	6.0	6.0
饱和空气温度（℃）	50～65	50～65	50～65	50～65	50～65	50～65	50～65
探火孔汽封压力（Pa)	0.25	0.25	0.25	0.25	0.25	0.25	0.25
水套蒸汽产量（kg/h）	45～120	250～300	300	450	500	550	550
水套蒸汽压力（Pa）	0.294	0.294	0.294	0.294	0.294	0.294	0.294
加煤方式	钟罩加煤、机械加煤
灰盘大转速（r/h）	2.87	2.76	2.23	2	1.7	1.7	1.7
灰盘电机功率（kw）	3	3	4	4	4	11*2	11*2
煤斗电机功率（kw)	1.1	1.1	1.1	2.2	2.2	3	3
排渣形式	湿式，自动排渣
