概述：

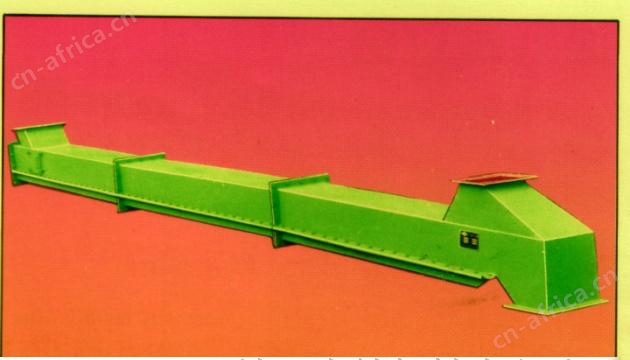

　　海达空气输送斜槽是一种用于输送干燥粉状物料的气力输送设备。在水泥工业中常用于输送水泥和生料粉。斜槽在输送物料中因为、没有转动部件，易于维护，密封性好，无噪音，操作安全可靠，耗电少，改变输送方向方便，并能多点喂料和多点卸料而得到广泛的应用。斜槽的主要构件是透气层，本系列产品采用PETS-6(涤纶)型合成纤维织物，是一种新型透气型，它具有耐高温(可达150℃)，耐腐蚀、耐磨损、吸湿性低、重量轻、表面平整、使用寿命长等优点。

技术性能：
输送物料：含水量≤1%，温度≤150℃的干燥的粉状物料
输送能力：输送水泥及生料成品时的输送能力如下表所列：
技术参数表：

规格				XZ200	XZ250	XZ315	XZ400	XZ500	XZ630	XZ800
槽体宽度			m m	200	250	315	400	500	630	800
输 送 能 力	a=4°	水泥	T/h	22	40	70	130	220	320	400
		生料		16	30	55	100	165	245	310
	a=6°	水泥		40	65	120	250	400	610	765
		生料		30	55	90	185	300	455	565
	a=8°	水泥		50	80	140	300	470	720	900
		生料		35	65	110	225	355	540	670
	a=10°	水泥		60	100	170	380	570	900	1080
		生料		45	80	140	285	425	670	800
	a=12°	水泥		70	120	205	455	685	1080	1295
		生料		50	95	165	340	510	805	960
槽体节长		标准节	m m	2000
		非标准节	m m	250
需要风压			KPa	4-5.5
需要风量			m3/m2.min	1.5-2
透 气 层	材质			合成纤维
	厚度		m m	4月6日
	耐温		℃	150
	径向断裂强度		N/cm宽	4700
	阻力		Pa	800-1200(在2m3/m2.min条件下)



代号	a1		b1		e1		f1		m1×R1		n1×R1		n-Φ1
型号	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
XZ200	120	200	120	150	210	280	210	230	2×86	4×63	2×86	3×66	8－Φ14.5	14－Φ12
XZ250	150	250	150	200	240	330	240	280	3×70	4×70	3×70	3×83	12－Φ14.5	14－Φ12
XZ315	150	250	150	250	240	330	240	330	3×70	4×75	3×70	4×75	12－Φ14.5	16－Φ12
XZ400	150	315	150	315	240	395	240	395	3×70	5×73	3×70	5×73	12－Φ14.5	20－Φ12
XZ500	200	400	200	400	290	480	290	480	3×88	6×75	3×88	6×75	12－Φ14.5	24－Φ12
XZ630	200	500	200	500	290	580	290	580	3×88	7×79	3×88	7×79	12－Φ14.5	28－Φ12
