德国HBM应变片1-RDS20

RDS：裂纹扩展应变片

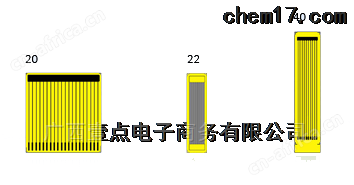

RDS 应变片用于测定部件的裂纹扩展度。HBM 提供四种不同类型：

RDS20 和 RDS40 包括电隔离电阻栅丝，即当裂纹延伸时，独立电路将被中断。如果独立电路接触, 间隙扩展的方向将能被检测。

RDS17.8和RDS22 由平行排列的导体轨道组成，如果裂纹在裂纹扩展应变片下扩展，导体轨道将破裂。随着裂纹的继续扩展，应变片的电阻将逐渐增大。

电阻的这种变化可以用电阻计或应变桥路放大器来测量。

连接裂纹扩展应变片并检测信号

检测 RDS 裂纹扩展应变片信号本质上探测电阻变化。HBM DAQ系统可用于此应用（例如QuantumX 或 MGCPlus）。

由RDS 产生的电阻 (R) 依赖于撕裂连接，其非常容易被计算出。在这种情况下 n 个相同的电阻 (Ri) 是并联的。:

如果栅丝被拉断，描述如下

这个测量过程可通过应变测量放大器完成。图中显示 RDS 被连接到放大器上，并获得了一个电阻变化。

为了尽量减小温度引起的变化，可以使用高稳定性的固定电阻。为保持更高的灵敏性，可以选择高阻值的电阻。

我们的标准应变片不能您的需求? 您是否在寻找您目前产品使用应变片的替代者? 您希望设计自己的应变片? 联系我们，我们可以按照您的特殊需求进行定制! 20 包起。

RDS 技术特性

尺寸 [mm/inch]

订购号

额定电阻

链片长度

测量栅丝宽度

基底

间隔 t
链片中心/
链片中心
[mm/inch]

链片数量

大激励电压

1-RDS 20

20
0.727

22.5
0.886

28
1.102

25
0.984

1.15
0.045

1.5

1-RDS 22

22
0.866

5
0.917

27.8
1.094

6.8
0.268

0.1
0.004

0.8

1-RDS 40

40
1.575

8.4
0.331

47
1.85

10
0.394

0.85
0.033

2.5

1-RDS17.8

3.5

17.8

38.75

41.6
