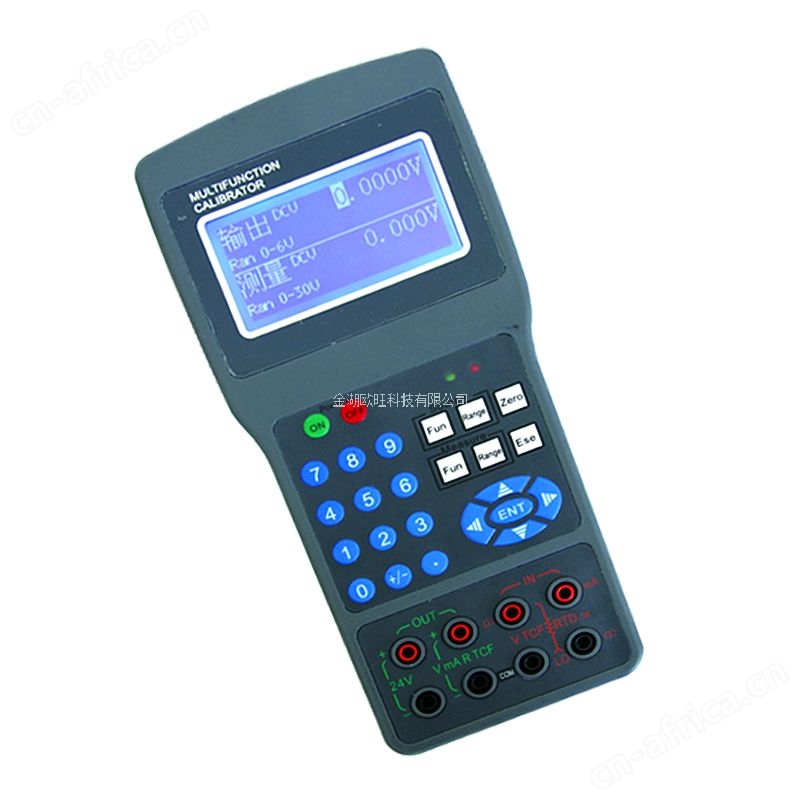

OW-RGA103（A型/B型）多功能便携式校验仪-金湖欧旺科技有限公司

该校验仪可以校验或模拟压力变送器、差压变送器、涡街流量计、热电偶和热电阻等。内采用16位单片机作为CPU，集@新大规模数字转换集成电路和大屏幕液晶显示技术于一体，
具有输出、测量、手册和24VDC配电功能，且四项功能可同时工作
●信号源功能：DCV、DCA、电阻、TC、频率
●测量功能： DCV、DCA、RTD、TC、频率
●OW-RCA103 精度高达0.03%F.S.
●立式机身，大屏幕显示中/英文双语自由设定

信号源单元量程和精度
精度=±(设置值的%+μV、mV、μA、Ω、℃、Hz)，温度23±5℃

参数	范围	量程	精度	分辨率	备注
参数	范围	量程	OW-RGA103	分辨率	备注
直流电压	100mV	0～99.999mV	±(0.03%+10μV)	1μV	输出电阻：约5Ω
直流电压	6V	0～6.0000V	±(0.03%+0.5mV)	0.1mV	输出电阻：约100Ω
直流电流	20mA	0～24.000mA	±(0.03%+3μA)	1μA	@大负荷：500Ω
直流电流	Sink20mA	1～24.000mA	±(0.05%+3μA)	1μA	@大负荷：24V
电阻	500Ω	10.0～510.0Ω	±(0.1%+0.1Ω)	0.1Ω	激励电流:1～5mA
TC	K	0.0～1372.0℃	±(0.03%+0.5℃)	0.1℃	热电偶信号发生精度不包括冷端补偿传感器精度冷端传感器规格测量量程-10～50℃ 精度(与主机组合时) 18～28℃:±0.5℃ 18～28℃以外:±1℃
	E	0.0～1000.0℃	±(0.03%+0.4℃)
	J	0.0～1200.0℃	±(0.03%+0.4℃)
	T	0.0～400.0℃	±(0.03%+0.5℃)
	N	0.0～1300.0℃	±(0.03%+0.5℃)
	WRe3-25	0.0～2300.0℃	±(0.03%+1.2℃)
	R	0.0～1768.0℃	±(0.03%+2℃)
	S	0.0～1768.0℃	±(0.03%+2℃)
	B	0.0～1820.0℃	±(0.03%+1.5℃)
频率	1000Hz	0～1000Hz	±1Hz	1Hz	输出电压+5V±10%
频率	5KHz	0.00～5.0kKHz	±0.01kHz	0.01kHz
直流电源			24V±2V		@大电流：22mA

1、温度系数对在0≤T＜18℃和28＜T≤40℃的温度范围增加上述精度×(1/10)/℃
2、上述精度范围是充电结束（或中断）后经过2小时以上的值

测量单元量程和精度
精度=±(设置值的%+μV、mV、μA、Ω、℃、Hz)，温度23±5℃

	范围	OW-RGA103		分辨率	备注
	范围	量程	精度	分辨率	备注
直流电压	100mV	-99.999～+99.999mV	±(0.03%+50μV)	10μV	输入电阻： ≥1000kΩ 或更大
直流电压	30V	-30.000～+30.000V	±(0.03%+5mV)	1mV	输入电阻： ≥1000kΩ 或更大
直流电流	30mA	-30.000～+30.000mA	±(0.03%+4μA)	1μA	输入电阻：约≤25Ω
频率测量	5kHz	0.0～5000.0Hz	±(0.1%+2dgt)	0.1Hz	@大输入：30V 灵敏度：≥0.5Vpp
TC	K	-50.0～1372.0℃	±(0.03%+1.5℃)/≥100.0℃ ±(0.03%+2℃)/≤100.0℃	0.1℃	支持手/自动冷端补偿
	E	-50.0～1000.0℃
	J	-50.0～1200.0℃
	T	-50.0～400.0℃
	N	-50.0～1300.0℃
	WRe3-25	-50.0～2300.0℃
	R	-50.0～1768.0℃	±(0.05%+2℃) ≥600.0℃ ±(0.05%+3℃)≤ 600.0℃
	S	-50.0～1768.0℃
	B	-50.0～1820.0℃
RTD	Cu50 PT100	-50.0～150.0	±(0.03%+0.3℃)	0.1℃	支持两/三线制测量
RTD	Cu50 PT100	-200.0～850.0℃	±(0.03%+0.3℃)	0.1℃	支持两/三线制测量

1、温度系数对在0≤T＜18℃和28＜T≤40℃的温度范围增加上述精度×(1/10)/℃
2、上述精度范围是充电结束（或中断）后经过2小时以上的值

一般规格：		附件：
AA型镍氢电池：	同时进行信号源/测量操作使用约5～7小时	表笔	2套
交流电源适配器:	100～240VAC,50/60Hz,输出12VDC,1A	鳄鱼夹：	2套
工作温/湿度范围：	0～40℃,20～80%RH(不结露)	便携包：	1个
储藏温/湿度范围：	-20～60℃ 90%RH或以下(不结露)	电源适配器：	1个
外部尺寸：	约230X105X40毫米	AA镍氢电池：	6节
重量：	约1.8千克（包括电池）	使用手册：	1本
