一、用途：本产品技术指标符合FM3610标准，广泛适用于化学和石油化学工业中有爆炸环境的自动化控制系统、监控回路及保护线路等各种本安电路中，具有分布参数小，抗外界干扰和线间串扰等优点。
二、执行标准：Q/320831HY007—1998
三、电缆的型号、名称和使用条件
| 型 号 | 名 称 | 使用条件 |
| ia-K2YV | 本安型PE绝缘，PVC护套二芯绞合屏蔽控制电缆 | 1、固定敷设在室内、电缆沟或管道中； 2、电缆的工作温度：-20℃~+65℃； 3、电缆的敷设温度不低于0，弯曲半径不小于电缆外径的10倍； 4、额定电压450/750V； 5、应与非本安型电缆分开敷设或进行有效的隔离 |
| ia-K2YVR | 本安型PE绝缘，PVC护套二芯绞合屏蔽控制软电缆 | |
| ia-K2YV(EX) | 本安型PE绝缘，PVC护套二芯绞合屏蔽仪用电缆 | |
| ia-K2YV(EX)R | 本安型PE绝缘，PVC护套二芯绞合屏蔽仪用软电缆 | |
| ia-K2YV | 本安型PE绝缘，PVC护套三芯绞合屏蔽控制电缆 | |
| ia-K2YVR | 本安型PE绝缘，PVC护套三芯绞合屏蔽控制软电缆 | |
| ia-K2YV(EX) | 本安型PE绝缘，PVC护套三芯绞合屏蔽仪用电缆 | |
| ia-K2YV(EX)R | 本安型PE绝缘，PVC护套三芯绞合屏蔽仪用软电缆 |
说明：1、可根据需要生产PVC绝缘、PVC护套本安型控制电缆如ia—K2VV等。
2、可根据需要生产钢带铠装本安型号控制电缆，需在型号右下角加注代号“22”，如ia-K2YVV22表示钢带铠装。
3、需阻燃型加特征代号“ZR”如ZR-ia-K2YY等。

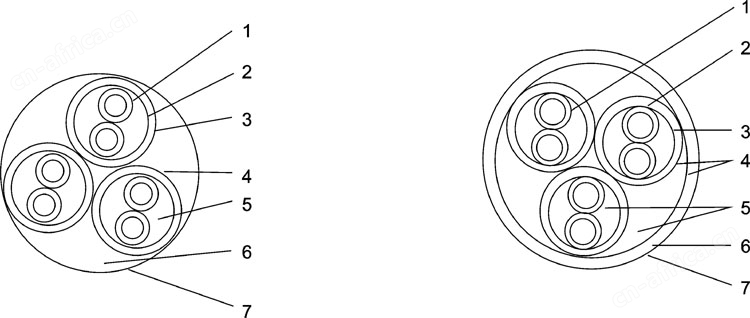

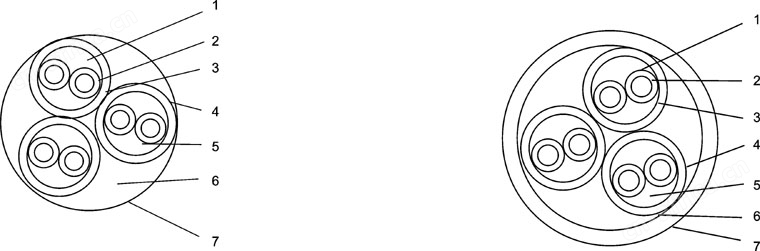

四、电缆结构图
K2YV、ia-K2YVR型ia-K2YV(EX)、ia-K2YV(EX)R型
ia-K3YV、ia-K3YVR、ia-K3YV(EX)、ia-K3YV(EX)型
(1)对绞线组；(2)隔离层；(3)对屏蔽；(4)隔离层；(5)填充；(6)总屏蔽；(7)隔离层外护套
三、技术特性参数
| 序号 | 项 目 | 单位 | 性 能 指 标 | |||
| 0.75mm2 | 1.0 mm2 | 1.5 mm2 | 2.5 mm2 | |||
| 1 | 直流电阻：20℃不大于R型线芯 | Ω/km | 24.5 | 18.5 | 12.4 | 7.45 |
| 26.0 | 19.0 | 13.5 | 7.8 | |||
| 2 | 绝缘电阻：20℃ 不小于 | MΩ/km | 300 | |||
| 3 | 电压试验 | V/min | 2000 | |||
| 4 | 分布电容不大于 | PF/m | 115 | |||
| 5 | 电感电阻比不大于 | uF/Ω | 25 | |||
| 6 | 抗电磁干扰：不大于试验条件：400A/m | mv | 200 | |||
| 7 | 抗静电干扰：不大于试验条件：10KV | V | 1 | |||
四、交货要求
1、电缆交货长度不小于100米，计量误差不大于±0.5%。允许以不短于20米的短段交货，其数量不超过交货长度的10%；
2、根据双方协议，可以任何长度的电缆交货。
