一、概述及应用：

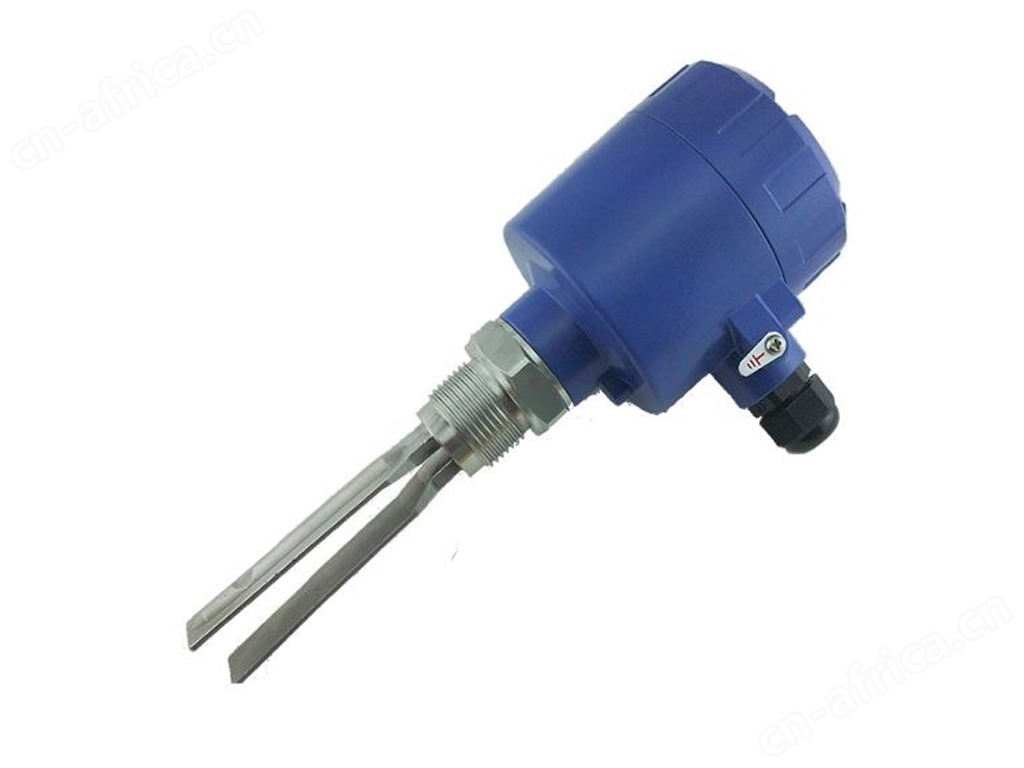

OW61K-A系列音叉物位开关，由发讯叉体和放大器部分组成，在叉体根部压紧两组压电晶体，一组做为驱动器，驱动叉股产生振动；另一组做为检测器，用以将叉股转换成电压信号。当叉股受阻时，振荡器的振幅变小，继电器输出开关信号。
OW61K-B振棒式物位开关，运用音叉的“共振”原理，振动管和内置的振动棒构成280Hz振频的“音叉”共振探头，在压电元件的驱动下，发生振动。当探头触及测定物时，振动幅度急剧减小，由此转化为电子信号，使继电电器进行开关动作。
*各种料仓料位以及各种容器内液位的定点报警或控制
*固体物料：米、奶粉、糖、盐、洗衣粉、染料、水泥、石粉、塑料颗粒等
*液体介质：水、泥浆、纸浆、染料、油类、牛奶、酒类、饮料等
二、产品特点:
振幅可调，可测量不同状态和密度的物料
振幅可调，可测量不同状态和密度的物料
能检测液体中的沉淀物
防腐、灵敏度高
仪表无可动部分，安装方便
三、技术参数:
| 型号 | 61KAN | 61KA1F | 61KBN | 61KB1F |
| 适用介质 | 适用于固体、液体测量 | 适用于固体 | ||
| 环境温度 | -25~60℃ | |||
| 探头材料 | 不锈钢（根据用户订货） | |||
| 输出信号 | 2组常开、常闭触点；0/10mA | |||
| 消耗功率 | 1.5W | |||
| 供电电源 | AC220V 50/60Hz ，DC24V | |||
| 接点容量 | AC220V 5A | |||
| 出线口 | M18×1.5;M20×1.5(防爆) | |||
| 物料颗粒 | ≤10mm | |||
| 耐压 | 4.0Mpa（定货说明耐压） | |||
| 工作温度 | -20~180℃（定货说明工作温度） | |||
| 阻尼延时 | 约2S | |||
| 自由延时 | 约7S | |||
| 介质非粘性物料 | 不含有对叉起腐蚀作用的物体 | |||
| 防护等级 | IP65 | |||
| 防爆 | dⅡBT4 | |||
四、产品选型
| 企标 | 分 割 线 | 型号 | 结 构 类 型 | 测 量 对 象 | 工 作 压 力 | 连 接 方 式 | 检测杆具体长度值 | 静 电 | 电源电压 | 防 爆 | 说明 | ||
| OW | | | | | | | | | | | | 企标 | |
| | － | | | | | | | | | | | 无定义 | |
| | 61K | | | | | | | | | | 物位开关 | ||
| | A | | | | | | | | | 音叉式 | |||
| B | | | | | | | | | 振棒式 | ||||
| | 1 | | | | | | | | 一体式（适用温度≤80℃） | ||||
| 2 | | | | | | | | 高温型（适用温度≤180℃） | |||||
| | A | | | | | | | 固体 | |||||
| B | | | | | | | 液体 | ||||||
| C | | | | | | | 固体、液体界面 | ||||||
| | 1 | | | | | | 普通型≤0.25MPa | ||||||
| 2 | | | | | | 耐压型0.25~1.0 MPa | |||||||
| 3 | | | | | | 高压型＜4.0 MPa | |||||||
| | F | | | | | JB82-59 DN50 | |||||||
| L | | | | | 螺纹安装G1″ | ||||||||
| N | | | | | 螺纹安装G1-1/2″配保护管，料仓开孔￠40￠58 | ||||||||
| | mm | | | 1 | 例：20代表20 mm | ||||||||
| | A | | 2 | 不防静电 | |||||||||
| B | | | 防静电 | ||||||||||
| | A | | AC220V | ||||||||||
| B | | DC24V | |||||||||||
| | B | 防爆 | |||||||||||
| OW | － | 61K | A | 1 | A | 1 | F | 20 | A | B | B | 完整选型 | |
