一、概述：
UQK内装型液位控制器是应用户需要将液位高低自动控制而开发的又一代液位控制器。它具有自动、精确控制液位的特点，无需人工操作、稳定可靠等优点。可广泛应用于石油、化工、化肥、橡胶、医药、船舶、军事、电力、食品等行业的各种塔、罐、槽、球型容器和锅炉等设备作介质液面位置的自动控制。
二、主要技术指标
量程范围：300～6000mm
工作温度：-40～200℃
控制精度：≤±10mm
介质密度：≥0.5g/cm
压力等级：≤22MPa
触点功率：220V，100mA
三、工作原理

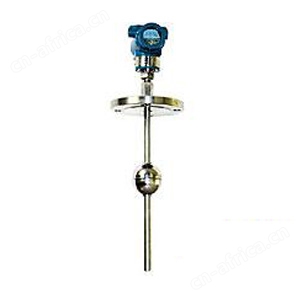

本液位控制器由本体、浮子、法兰、以及干簧管组成，其结构如图所示。工作原理：液体推动浮子，浮子内的磁铁促使干簧管吸合控制中间继电器，再由中间继电器推动接触器控制进液电机，使液位保持在一定的范围内，从而达到自动控制的目的。
四、产品选型表
二、主要技术指标
量程范围：300～6000mm
工作温度：-40～200℃
控制精度：≤±10mm
介质密度：≥0.5g/cm
压力等级：≤22MPa
触点功率：220V，100mA
三、工作原理
本液位控制器由本体、浮子、法兰、以及干簧管组成，其结构如图所示。工作原理：液体推动浮子，浮子内的磁铁促使干簧管吸合控制中间继电器，再由中间继电器推动接触器控制进液电机，使液位保持在一定的范围内，从而达到自动控制的目的。
四、产品选型表
| 型 号 | 代 号 | 说 明 | |||||||||
| UQK－ | □ | □－ | □－ | □－ | □－ | □－ | □ | □－ | □ | □ | 内装型液位控制器 |
| 压力 | □ | | | | | | | | | | Mpa |
| 使用温度 | B C D | | | | | | | | | 低温－40℃－150℃ 常温－20℃－150℃（可省略） 高温0℃－350℃ | |
| | | | | | | | | ||||
| | | | | | | | | ||||
| 控制点A | □ | | | | | | | | mm(如无此点省略不写) | ||
| 控制点B | □ | | | | | | | mm(如无此点省略不写) | |||
| 控制点C | □ | | | | | | mm(如无此点省略不写) | ||||
| 控制点D | □ | | | | | mm(如无此点省略不写) | |||||
| 连接法兰 | R S T X | | | | DN100（按同等压力标准） DN125（按同等压力标准） DN150（按同等压力标准，可省略） 其它 | ||||||
| 介质密度 | □ | | | g/cm3 | |||||||
| 材料 | P V R S T X | | PP PVC 304(可省略) 321 316L 其它 | ||||||||
| 防爆 | 6 7 8 | 普通型 本安型 隔爆型 | |||||||||
