ZLD系列智能雷达物位计高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
ZLD系列智能雷达物位计测量距离35 米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA 模拟信号。雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，碰到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。RTUL系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。运用范围：石油、化工、自来水、污水处理、水利水文、钢铁、煤矿、电力、交通以及食品加工等行业
二、智能雷达物位计特点
● 采用的非接触式测量
● 采用极其稳定的材料制造
● 测量液体、固体介质的物位，突出表现在测量粘稠液体或温度压力变化大的场合。
● 可以测量所有介电常数＞1.8 的介质
● 测量范围0…20m(可以扩展到35 米)
● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
● 4…20mA 输出或数字型信号输出
● 分辨率1mm
● 不受噪音、蒸汽、粉尘、真空等工况影响
● 不受介质密度、粘稠度和温度的变化的影响
● 过程压力可达4MPa
● 过程温度可达250℃ ，高温加散热片。
●由于采用了的微处理器和的EchoDiscovery回波处理技术，雷达物位计可以应用于各种复杂工况。
●“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果。
●多种过程连接方式及天线型式，使得RTUL系列雷达物位计适于各种复杂工况。如：高温、高压及小介电常数介质的测量等。
二、智能雷达物位计特点
● 采用的非接触式测量
● 采用极其稳定的材料制造
● 测量液体、固体介质的物位，突出表现在测量粘稠液体或温度压力变化大的场合。
● 可以测量所有介电常数＞1.8 的介质
● 测量范围0…20m(可以扩展到35 米)
● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
● 4…20mA 输出或数字型信号输出
● 分辨率1mm
● 不受噪音、蒸汽、粉尘、真空等工况影响
● 不受介质密度、粘稠度和温度的变化的影响
● 过程压力可达4MPa
● 过程温度可达250℃ ，高温加散热片。
●由于采用了的微处理器和的EchoDiscovery回波处理技术，雷达物位计可以应用于各种复杂工况。
●“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果。
●多种过程连接方式及天线型式，使得RTUL系列雷达物位计适于各种复杂工况。如：高温、高压及小介电常数介质的测量等。
三、技术参数：
| 型 号 | ZLD-A | ZLD-B | ZLD-C |

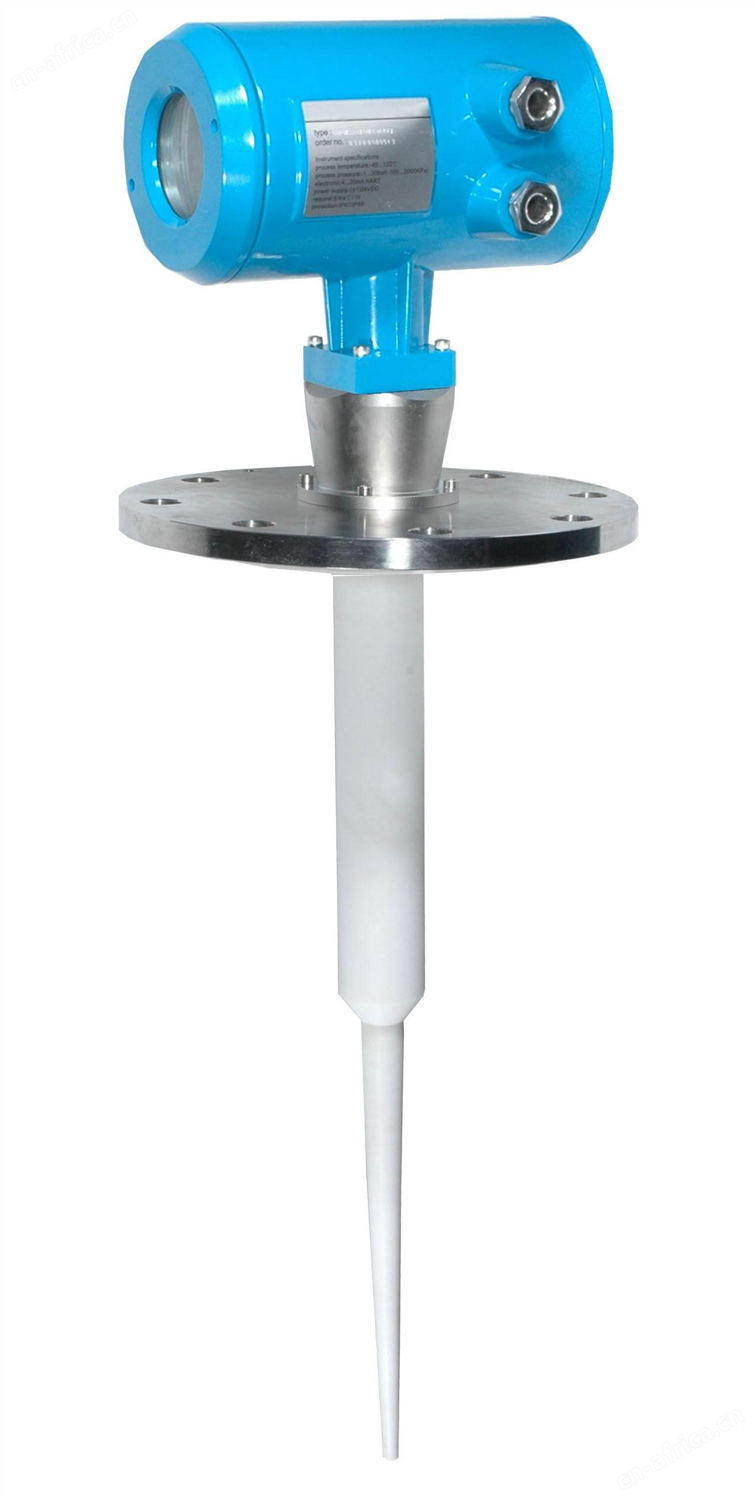

| 图 片 | | | |
| 应用范围 | 可测固体和液体介质,适用于各种复杂测量，如小介电常数介质，腐蚀性工况，粉煤灰等介质，以及挥发腐蚀性液体介质。 | 适用于固体和液体介质测量，特别是强腐蚀性介质，同时在具有一定温度压力条件下的物位测量。 | 过程条件简单，适合腐蚀性介质和固体料位测量。 |
| 测量范围 | 0～35米 | 0～15米 | 0～10米 |
| 连接方式 | 法兰 （DN80/100/150/200/250） | 法兰 （DN50/80/100/150） | 螺纹（G1-1/2″, 1-1/2″NPT） |
| 料仓开口 | Φ110/160/220/270mm | Φ60/90/110/160mm | Φ50mm |
| 工作压力 | -1.0～4.0 MPa | -1.0～2.0 MPa | |
| 天线材质 | 不锈钢 | PP/PPFE | |
| 精 确 度 | ＜0.2%（顶部盲区500mm） | ＜0.2%（盲区为波束角发射处向下500mm） | |
| 采 样 | 回波采样 55次/秒 | ||
| 防爆等级 | EXiaIICT6/ExdIICT6 | ||
| 防护等级 | IP66 | ||
| 信号输出 | 两线4～20mA/HART或三线4～20mA | ||
| 外壳材质 | 铝/ABS+PC | ||
| 供电方式 | 电源：24VDC（±10%）；波纹电压：1Vpp; 耗电量：22.5mA | ||
| 环境温度 | -40～80℃ | ||
| 显示方式 | LED显示 | ||
| 电缆接口 | M20×1.5 | ||
ZLD智能雷达物位计选型型谱:
| OW-ZLD-A | P | 标准型（非防爆） | 防爆 | |||||||
| | I | 本安型（Exia II CT6） | ||||||||
| F | 隔爆型（Exd II CT6） | |||||||||
| | A | 用户要求 | 连接方式 | |||||||
| B | 法兰DN80PN1.6喇叭天线75mm/不锈钢 | |||||||||
| C | 法兰DN80PN1.6喇叭天线95mm/不锈钢 | |||||||||
| D | 法兰DN80PN1.6喇叭天线145mm/不锈钢 | |||||||||
| E | 法兰DN80PN1.6喇叭天线195mm/不锈钢 | |||||||||
| F | 法兰DN80PN1.6喇叭天线240mm/不锈钢 | |||||||||
| | 1 | 无 | 天线延长管 | |||||||
| 2 | 200mm | |||||||||
| 3 | 300mm | |||||||||
| 4 | 400mm | |||||||||
| | 0 | 常压 | 工作压力 | |||||||
| 1 | 1.6MPa | |||||||||
| 2 | 2.5MPa | |||||||||
| 3 | 4.0MPa | |||||||||
| | | 普通密封：-40~150℃ | 密封/过程温度 | |||||||
| | 高温密封：-40~230℃ | |||||||||
| | □ | 例：800代表800mm | 量程 | |||||||
| | Y | 带 | 编程器 | |||||||
| N | 不带 | |||||||||
| | 1 | 两线制DC24V 4~20mA/HART | 电源/信号输出 | |||||||
| 2 | 三线制DC24V 4~20mA | |||||||||
| OW-ZLD-A | | 完整选型 | ||||||||
产品选型二：
| OW-ZLD-B | P | 标准型（非防爆） | 防爆 | |||||||
| | I | 本安型（Exia II CT6） | ||||||||
| F | 隔爆型（Exd II CT6） | |||||||||
| | A | PP/-40~80℃ | 天线材料/工作温度 | |||||||
| B | PTFE/-40~230℃ | |||||||||
| | 1 | DN50 P1.6 | 法兰规格（HG20594-97） | |||||||
| 2 | DN80 PN1.6 | |||||||||
| 3 | DN100 PN1.6 | |||||||||
| 4 | DN150 PN1.6 | |||||||||
| | 1 | 碳钢法兰 | 法兰形式 | |||||||
| 2 | 不锈钢法兰 | |||||||||
| 3 | PP翻边法兰 | |||||||||
| 4 | PTFE翻边法兰 | |||||||||
| | 1 | 无 | 容器接管长度 | |||||||
| 2 | 50mm | |||||||||
| 3 | 100mm | |||||||||
| 4 | 150mm | |||||||||
| 5 | 200mm | |||||||||
| 6 | 按用户要求 | |||||||||
| | | Y | 带 | 编程器 | ||||||
| N | 不带 | |||||||||
| | 1 | 两线制DC24V 4~20mA/HART | 接线方式 | |||||||
| 2 | 三线制DC24V 4~20mA | |||||||||
| OW- ZLD-B | | 备注 | ||||||||
产品选型三：
| OW- ZLD-C | P | 标准型（非防爆） | 防爆 | |||||||
| | I | 本安型（Exia II CT6） | ||||||||
| F | 隔爆型（Exd II CT6） | |||||||||
| | A | PP/-40~80℃ | 天线材料/工作温度 | |||||||
| B | PTFE/-40~230℃ | |||||||||
| | 1 | DN50 P1.6 | 法兰规格 （HG20594-97） | |||||||
| 2 | DN80 PN1.6 | |||||||||
| 3 | DN100 PN1.6 | |||||||||
| 4 | DN150 PN1.6 | |||||||||
| | G | 螺纹G1-1/2 | 过程连接 | |||||||
| N | 螺纹1-1/2NPT | |||||||||
| | | | ||||||||
| | | | ||||||||
| | 1 | 无 | 容器接管长度 | |||||||
| 2 | 50mm | |||||||||
| 3 | 100mm | |||||||||
| 4 | 150mm | |||||||||
| 5 | 200mm | |||||||||
| 6 | 按用户要求 | |||||||||
| | | Y | 带 | 编程器 | ||||||
| N | 不带 | |||||||||
| | 1 | 两线制DC24V 4~20mA/HART | 接线方式 | |||||||
| 2 | 三线制DC24V 4~20mA | |||||||||
| OW-ZLD-C | | 备注 | ||||||||
订货选型需要知道的数据：
1、被测量的介质类型，液体还是固体。如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。
2、介质的～温度，～压力。
3、介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。
4、是否需要防爆、防腐。
5、测量范围是几米。
6、连接方式：法兰连接、螺纹连接。
7、工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等。
8、工作电压：24VDC。
9、输出信号：4～20mA电流。
