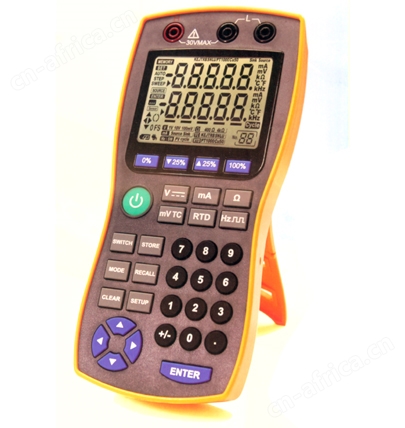

GX4600手持式高精度信号发生器

·高精度全自动的全信号输出功能
·提供高性价比的测量信号校验解决方案
·是生产线、实验室、现场设备、DCS的良好助手，是自动化测试设备的核心部件

特点和功能：
◎高精度：基本信号输出精度±0.02%
◎全信号：电阻、电压、mV、毫安源输出、毫安吸入、24V回路供电、脉冲、开关量、热电阻、热电偶等各种热工信号输出功能
◎常用值存储：内置FRAM存储器可提供64组输出数据存储和调用功能
◎电池供电：电池供电和AC/DC电源适配器匀可作为电源使用。
注：电源适配器、冷端补偿均为选配配件，需单独购买，详见仪表选型说明。
产品精度规格

功能	量程	设定范围		分辨率		精度（25±10℃每年） ±（%读数+偏差）	备注
V	100mV	-10.00mV ~110.00mV		10μV		±（0.01%+10μV）
	1V	0~1.2000V		0.1mV		±（0.01%+0.1mV）	输出电流0.25mA
	10V	0~12.000V		1mV		±（0.01%+2mV）	输出电流2.5mA
	电压输出各档输出电阻≤0.5Ω，1V、10V档电容负载驱动能力不小于470μF，100mV档电容负载驱动能力不小于1μF。
mA Source	20 mA	输出0~24.000mA	1μA		±（0.02%+2μA）		负载能力19V
电阻	400Ω	0.00Ω~400.00Ω	0.01Ω		±（0.015%+0.1Ω）		0.1~0.5mA激励电流精度中不包含引线电阻
					±（0.015%+0.05Ω）		0.5~3mA激励电流精度中不包含引线电阻
	4kΩ	0.0Ω~4000.0Ω	0.1Ω		±（0.015%+0.3Ω）		0.05~0.3mA激励电流精度中不包含引线电阻
热电阻	Pt100	-200~850℃	0.1℃		-200~0℃：0.3℃		Pt100-385温标 Pt100、Cu50为±1mA激励电流 Pt100为±0.1mA激励电流精度中不包含引线电阻
					0~400℃：0.4℃
					400~850℃：0.5℃
	Pt1000	-200~850℃	0.1℃		-200~100℃：0.2℃
					100~300℃：0.3℃
					300~850℃：0.4℃
	Cu50	-50~150℃	0.1℃		-50~150℃：0.5℃
热电偶	R	-40~1760℃	1℃		-40~100℃：1.5℃		采用ITS-90温标精度中不包含冷端补偿误差
					100~1760℃：1.1℃
	S	-20~1760℃	1℃		-20~100℃：1.5℃
					100~1760℃：1.1℃
	K	-200~1370℃	0.1℃		-200~100℃：0.6℃
					-100~400℃：0.5℃
					400~1200℃：0.6℃
					1200~1370℃：0.7℃
	E	-200~1000℃	0.1℃		-200~100℃：0.5℃
					-100~600℃：0.5℃
					600~1000℃：0.4℃
	J	-200~1200℃	0.1℃		-200~-100℃：0.5℃
					-100~800℃：0.4℃
					800~1200℃：0.6℃
	T	-200~400℃	0.1℃		-200~400℃：0.4℃
	N	-200~1300℃	0.1℃		-200~-100℃：0.6℃
					-100~900℃：0.5℃
					900~1300℃：0.6℃
	B	400~1800℃	1℃		400~-600℃：1.5℃
					600~800℃：1.1℃
					800~1800℃：0.7℃
连续脉冲	100Hz	2.00Hz~99.99Hz	0.01Hz		±0.01Hz		1~10Vp-p方波，低电平为OV，电平精度±10%50%占空比负载＞100kΩ
	1kHz	100.0Hz~999.9Hz	0.1Hz		±0.5Hz
	10kHz	1.0kHz~10.0kHz	0.1kHz		±10Hz
脉冲计数模式	100Hz	10~99.999cycles	1 cyc		±2个字		1~10Vp-p方波，低电平为OV，电平精度±10%50%占空比负载＞100kΩ
	1kHz
	10kHz
开关量	100Hz	开关量输出可分为开关量频率输出、开关量脉冲输出指标分别同于频率输出、脉冲输出					开关电流电压:＋28V/50mA
	1kHz
	10kHz
回路电源	24V				±10%		输出电流25mA，有短路保护
