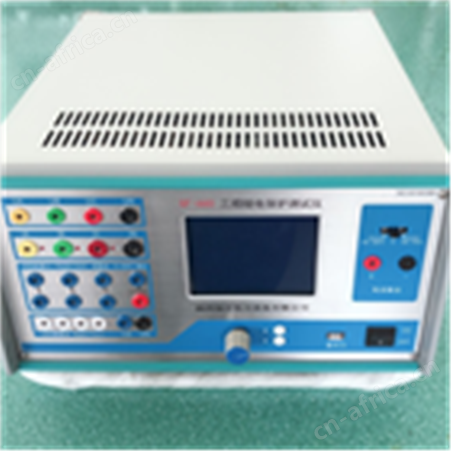

三相继电保护测试仪

产品概述：

是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，认真总结前几代产品的开发、生产经验，并采用现代数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、事等行业的科研、生产和电气试验现场。

产品特点：

1、嵌入式主机，配备超大规模可编程逻辑器件(CPLD)

微机继电保护综合测试系统，采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500点的高密度拟合正弦波，输出波形光滑，无谐波分量。由于输出点数多，且通过精确的滤波电路，波形的失真度极小，在谐波输出时，即使对 9次谐波、450Hz也可以达到每周波55点的高密度。而软件具有非常强的人机对话及在线帮助功能，可对任意试验参量实施控制。

2、单机12路D/A同时输出

微机继电保护综合测试系统，采用16位高精度DAC芯片，确保拟合波形精度高，线性度好。可同时输出12路模拟信号，满足变压器保护、备用电源自投等*测试。

3、高精度线性功放，同时输出6相电压及6相电流

精心设计的电压、电流放大器实现交/直流共享，输出级采用*的高精度超线性放大技术。精度高，可靠性好，同时输出6相交流电压和6相交流电流，每相交流电压输出高达130V、70VA，交流电流全并输出高达180A。直流电压输出可达300V、130VA。

4、大屏幕LCD，接口完整，主机一体化单机箱结构

本机采用640×480点阵8.0''大屏幕高分辨率图形液晶显示屏，操作界面和试验结果是全中文显示，全部操作过程均在显示屏上设定，显示直观清晰。装置可用自带键盘操作，亦提供外接键盘/鼠标口。还提供2个USB口、2个RS232口，可与外部计算机及其他设备通信。只需交流220V电源，开机即可工作。携带方便，非常适合流动试验及野外工作。

5、辅助直流源(选配)

，本机可选配独立的两组直流电源，一组110VDC/1.0A，另一组220VDC/0.6A，开机自动同时输出，可用作保护供电电源，无需通过软件设置和调整。

6、智能型自我保护

采用设计的散热结构，保证的通风状况。并可同时判断过流、过压、过载、短路、温度过高、数据异常等危及装置本身安全的现象，即便是操作错误也不致损坏装置。另外，当危险信号如外部电压通过端子进入测试仪时，装置告警指示灯变红，并自动切断功放。

7、接点丰富、软件功能强大

本装置具有八路开关量输入(A B C R a b c r)和4路开关量输出。输入接点为空接点和0-250V电位接点兼容方式，可智能识别。装置由面板上的23个按键通过大屏幕液晶显示屏进行操作，所有界面均中文显示。能完成现场大多数试验的检定工作。亦可方便地完成ABB、Siemens、AREVA等国外厂家的保护装置试验。

装置立卧式放置均可，可脱机操作，亦可外接PC机操作，测试结果能自动整理、记录成试验报告，以备查阅，亦可使用U盘直接保存且方便传送到外接PC机中编辑、打印等处理。软件升级简单快捷，直接通过U盘升级或外部PC机下传，无需改动任何硬件。

软件辅助计算功能强大，可自动计算正、负、零序电压电流，一、二次侧有功、无功、功率因数。6相电压及6相电流输出可进行备用电源自投切双组试验及变压器三相差动试验，接线非常简便。

8、 铁路特殊设计

特殊设计电铁差动试验菜单，根据电铁牵引变压器差动保护的工作原理，自动测试变压器的比例制动特性特性。

9、分相差动试验菜单

根据变压器差动保护的工作原理，自动测试变压器的比例制动特性、谐波制动特性以及直流助磁特性。

三相继电保护测试仪

技术参数

1、电流源
   GHJB-3型    交流幅值：0～40A/相    0～120A/三相并联
            直流幅值：0～30A/相    0～90A/三相并联
            功率：400VA/相
   幅值精度： ≤0.2%， 响应时间<160μS，    分辨率：交流1mA, 直流2mA
2、电压源
   交流幅值：0～125V/相    直流幅值：0～220V/相
   辅助电源：VZ：3VO 0～125VAC或0～220VDC  功率≥130W
   大功率：50VA/相    精度：≤0.2%       响应时间<120μ S
   分辨率：交流2.5mV    直流：3.5mV
3、频率：范围0～1000Hz     分辨率：0.001Hz（工频）0.1Hz（1KHz)
4、相位：范围0～360度      分辨率：0.1度     精度：0.1度
5、时间范围：0～9999.999S±1.0ms
6、开关量输入：7对空接点/10～250VDC带电位接点
7、开关量输出：3对  空接点（容量：250VAC，2A）
8、供电电压：120V～250VAC 50/60Hz
9、机箱尺寸：450mm×150mm×370mm
10、重量：11Kg
