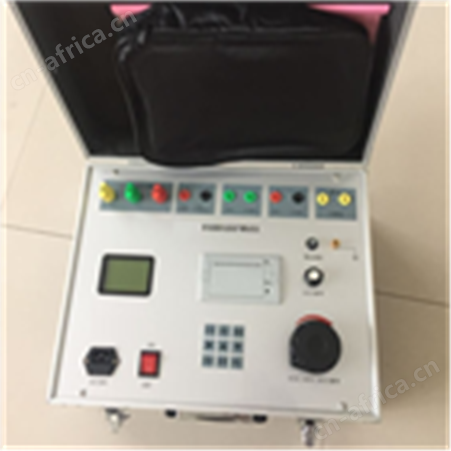

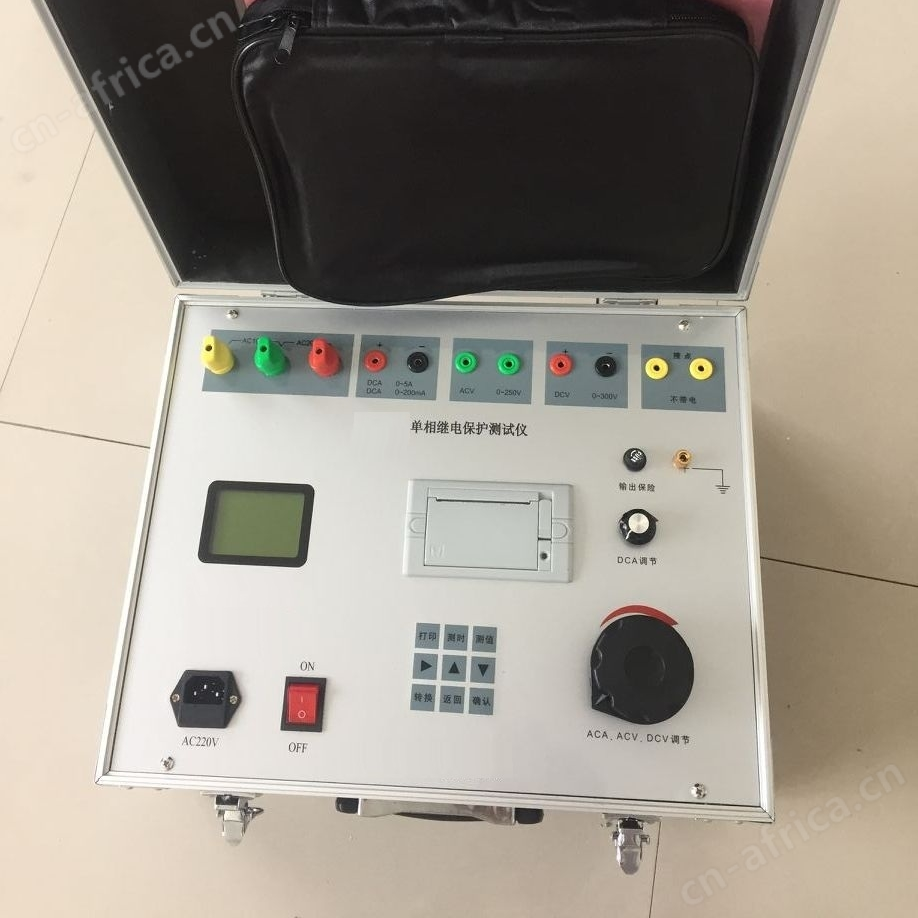

单相继电保护测试仪

产品概述：

单相继电保护测试仪是我公司在原有基础上开发的高智能化、多功能继电保护校验装置。本装置采用微电脑技术，由单片机、逻辑控制单元、交直流电流电压输出单元、高精度数据采集单元、LCD液晶显示器、实时时钟、打印机等组成，测量精度高，重复性好。该仪器还具有外形美观，性能可靠，操作简便，功能齐全等优点，是校验继电保护装置理想的检测设备。

产品特点:

l 测试继电器的种类:电流继电器，电压继电器，重合闸继电器，中间继电器，差动继电器;

l 仪器配有定值输出可单独作电压源;

l 采用数码显示，读数直观;

l 仪器结构紧凑，体积轻巧，便于携带，搬运。

产品技术参数：

1. 输出

交流电流 0~150A/10V 可调

0~20A/35V 可调

0~5A/8V 可调

交流电压 0~250V/4A 可调

直流电流 0~20A/25V 可调

直流电压 0~300V/4A 可调

定值输出直流电压 24V 48V 110V 220V

毫秒表时间:0~99.9999s(可根据用户要求改为999.999s)

分辨率:0.1ms

2. 仪器使用电源:AC220V±5%，50Hz±5%

3. 功能:

本仪器可对下述各种继电器或成组保护进行校验。

① 量度继电器:包括电流、电压型继电器，可测量其启动值、返回值及其系数。

② 时间继电器:可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2ms。

③ 中间继电器:各类带启动线圈和保持线圈的中间继电器的校验，能测量启动值、返回值、保持值及动作时间。

④ 重合闸继电器:可进行电容充电试验、充电时间、重合闸时间、中间元件的测试。

⑤ 差动继电器:可进行直流励磁实验、制动实验、伏安实验。

⑥ (其它各种非常见继电器。

技术参数：

◆交流电压输出：0～250V连续可调，zui大输出电流3A

◆交流电流输出：0～20A、0～100A连续可调

                0～20A时，开路电压2V

                0～100A时，开路电压10V

◆直流电压输出：0～300V连续可调，zui大3A

◆直流电流输出：0～200mA、0~5A连续可调

                0～200 mA时，开路电压15V

                0～5A时，开路电压15V

◆数字毫秒表：  zui大量程：100秒

  分辨率： 0.001秒

  精度： 0.01%+2个字

◆整机测量精度：0.5级

◆体积：420mmⅹ310mmⅹ160mm

◆重量：16Kg
