一、功能特点

1、603B变压器空载负载测试仪可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。

2、可自动进行温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），直阻校正，操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果。

3、603B变压器空载负载测试仪电压回路宽量限：电压zui大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

4、大屏幕、全汉字菜单及操作提示实现友好的人机对话，导电橡胶按键使操作更简便，高亮度的液晶显示，可适应冬夏各季。

5、用户可随时将测试的数据通过微型打印机将结果打印出来。

6、所有的测试结果可以记录的形式保存起来，以备查阅。

二、技术指标
1、输入特性

电压测量范围：0~750V 宽量限。

电流测量范围：0~100A内部全部自动切换量程。

2、准确度

电压：±0.3%

电流、频率：±0.5%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02

3、工作温度

工作温度：－10℃~ +40℃

4、工作电源

工作电源：交流160V~265V

5、绝缘

⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。

⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

6、体积：32cm×24cm×13cm

7、重量：3Kg

三、结构外观

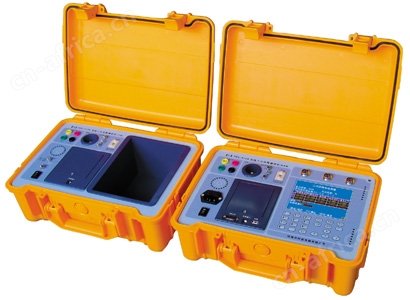

仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。
