220KV变频串联谐振

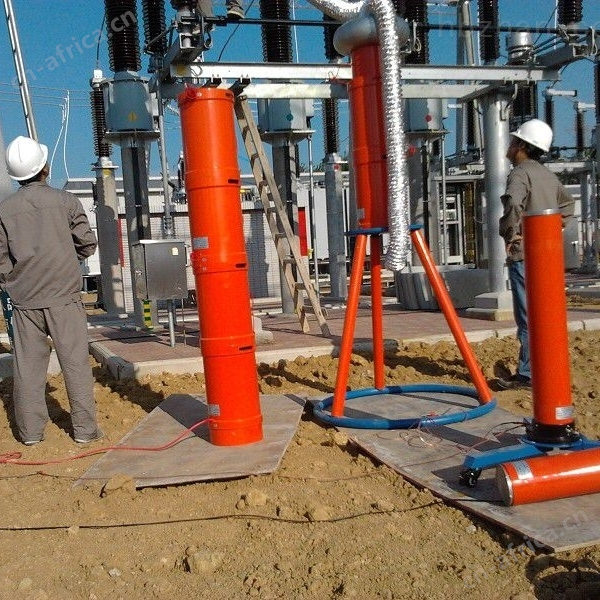

应用领域

广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接试验和预防性试验。

主要应用

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

220KV变频串联谐振

 配置及其参数

额定容量：4.5kVA；

输入电压：400V，单相；

输出电压：1.5kV；3kV

结  构：干式；

重  量：约28 kg；

额定输出容量：4.5kW

工作电源：380±10%V（单相），工频

输出电压：0 – 400V，单相，

额定输入电流：12A

额定输出电流：12A

输 出 波 形：正弦波

电压分辨率：0.01kV

电压测量精度：0.5%

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度： 0.1%

运 行 时 间：额定容量下连续60min

额定容量下连续运行60min元器件zui高温度≤65K;

噪 声 水 平：≤50dB

 主要技术参数及功能

1、额定容量： 54kVA；

2、输入电源：单相380V电压，频率为50Hz；

3、额定电压： 54kV；18kV

4、额定电流： 1A；3A

5、工作频率：30-300Hz；

6、波形畸变率：输出电压波形畸变率≤1%；

7、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8、温升：额定负载下连续运行60min后温升≤65K；

9、品质因素：装置自身Q≥30(f=45Hz)；

10、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11、测量精度：系统有效值1.5级；

装置容量确定

35kV，截面积300mm2，长度500m以内电缆的交流耐压试验，试验频率为30-300Hz,电容量≤0.05uF，试验电压52kV。

频率取55Hz

试验电流 I=2πfCU试 =2π×55×0.05×10-6×52×103=0.89A

对应电抗器电感量 L=1/ω2C=165H

设计三节电抗器，使用电抗器三节串联，单节电抗器为18kVA/18kV/1A/55H

Ⅴ.通过以上装容量确定后，可以得出结论：装置容量定为54kVA/54kV，分三节电抗器，电抗器单节为18kVA/18kV/1A/55H通过组合使用能满足上述被试品的试验要求。

Ⅵ.电抗器使用关系表

试验时使用关系列表
