三相变压器变比测试仪设备

产品简介：

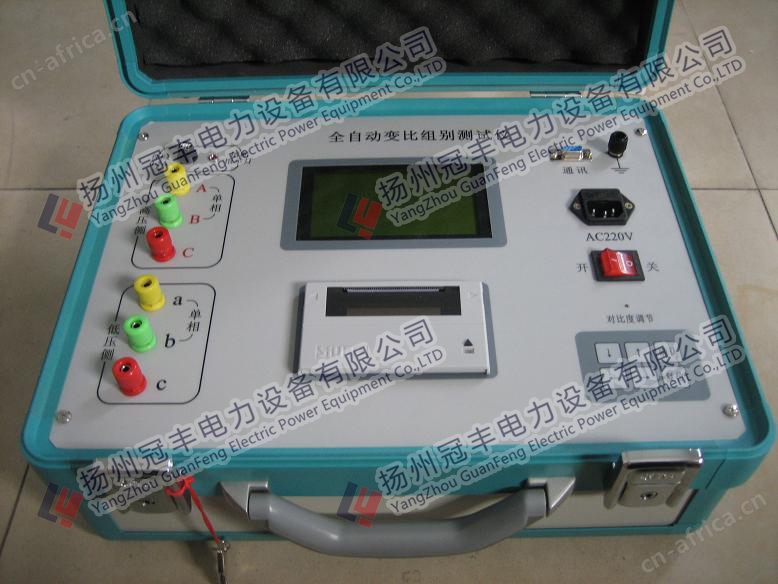

用变比电桥测量变压器的变比，操作过程繁琐，且测量范围狭窄，己经不适应现代测量的快节奏、高效率的要求。为此，采用现代电子技术，研制出了新一代全自动变比组别测试仪，该仪器是电力工业部门的理想测试仪器。它具有体积小，重量轻，精度高，稳定性好等优点。它采用大屏幕液晶汉字显示、菜单操作，界面友好，变比组别可一次测完。

功能及特点：

1、自动测量接线组别。
2、自动进行组别变换，可直接测量单相、三相变压器和互感器的变比。
3、自动切换相序。
4、自动切换量程。
5、自动校表。
6、输入标准变比后，能自动算出相对误差。
7、一次测量完成，自动切断试验电压。
8、测量结果自动保存，可打印出测试数据，并可存储20次历史测量数据。

主要技术指标：

1、变比测量范围：1～10000
2、组        别：1～12点
3、精        度：1～1000         0.2级/  1000～10000     0.5级
4、电        源：AC220V ±10%，50Hz
5、使用环境温度：－5℃～40℃
6、使用环境湿度：＜85%
7、体        积：430×320×215 mm3
8、重        量：5kg

三相变压器变比测试仪设备

操作方法：

1.联线: 关掉仪器的电源开关，按下面的方法接线。 单相变压器 三相变压器 仪器 变压器 仪器 变压器 A A A A B X B B C 不接 C C a a a a b x b b c 不接 c c 变压器的中性点不接仪器，不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。 注意:切勿将变压器的高低压接反! 设置接线方法设置标准变比开始数据测量查看历史数据 ↑:选择 确认:执行

2.打开仪器的电源开关,稍后液晶屏上出现主菜单，如下图 选中的菜单反向显示(黑底白字) 此时可 按 " ↑"键 选择功能菜单 按 "确认"键执行相应功能 注: 按下按键，放开按键，为一次按键输入 设置接线方法 接法:Yy设置标准变比开始数据测量查看历史数据 ↑:选择 确认:保存

3.接法设置,进入接线方法设置后，液晶屏显示如下 此时 按" ↑ " 键选择接法 按"确认" 键保存接法，返回主菜单 设置接线方法 设置标准变比 变比=25.000开始测量数据查看历史数据 →:移位 ↑↓:增减 确认:保存

4.设置标准变比,进入标准变比设置后，液晶屏显示如下 此时 按" → "键选择数据位,选中的数据反向显示 按"↑""↓"键修改数据。 选中数字后，按"↑""↓"键，数字由0到9循环变换，如果是*位，数字只能由1到9循环变化，不会出现0 。 选中小数点后，按"↑""↓"键，小数点循环移动。 设置接线方法 设置标准变比 调压比=0.00%开始测量数据查看历史数据 →:移位 ↑↓:增减 确认:保存 如果变压器有档位,这里设定的标准变比,是中间档的标准变比。按"确认"键保存变比后，液晶屏显示如下 调压比的设置方法和标准变比的设置方法相同。 如果变压器有档位，按实际值设定，反之，设定为0.00%。按"确认"键保存调压比后，返回主菜单

5.开机预热5分钟后，选择"开始数据测量"，按"确认"键后，显示如下 接法=Yy? 变比=25.000? →:否 确认:是 ↑↓:换档 屏幕上显示的变比值是本次测量需要的实际标准变比值，按"↑""↓"键可以修改此值。每次修改的幅度=设置的标准变比×调压比。测量完成后,显示如下 第3次 共3次组别:12点AB:25。008 0.03%BC:25。010 0.04%CA:25。000 0.00% ↑:翻页 →:打印 确认:返回 每次测量完成后，仪器自动保存数据，zui多保存30个数据,超过 30后，本次数据存入第30次，*次数据清除，即优良先出。 *行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。 第二行为组别。 第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。 如果测单相变压器,只有前三行显示。 如果实测变比的相对误差大于10 %,显示">10%", 如果实测变比的相对误差小于-10 %,显示"<-10%"。 按"↑"键，查看数据。 按"←"键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。 按确认键，返回主菜单。
