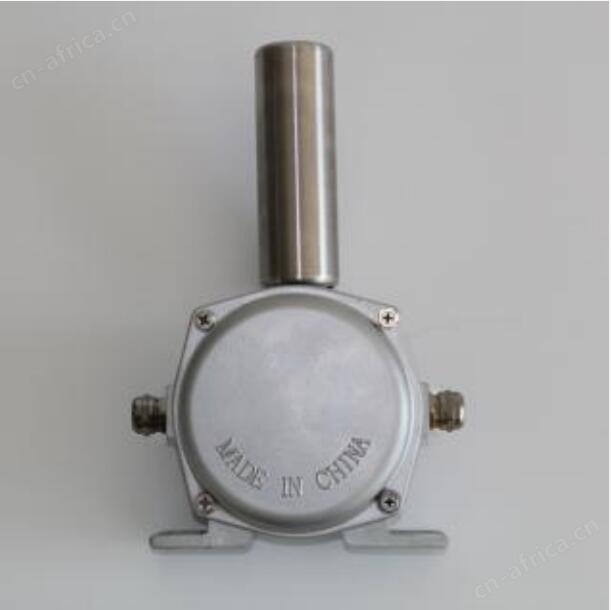

WSBG-Q系列防腐智能跑偏开关/不锈钢材质带指示灯智能控制带动作显示，适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故就发出报警信号以及进一步的自动停车。能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

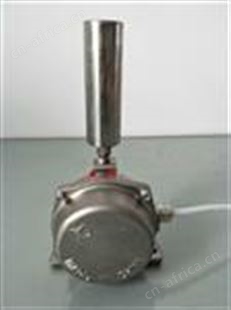

不锈钢防腐智能跑偏开关又称防偏开关。用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。本系列跑偏开关具有两动作功能。一动作用于报警，二动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

跑偏开关工作原理
当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。
采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。
密封性好，具有防尘、防震、防腐等优点
防护等:IP67，可在恶劣的环境中长期工作。
技术指标环境温度：-30℃ -- +50℃；相对湿度：不大于85%
一动作角度为12°（15°）；二动作角度30°（35°）；限角度70°
触点数量及容量：2组常开；2组常闭；5A/AC 380V
防护等：IP67
复位方式：自动复位
可靠性>1000000次
适用场所煤矿、电厂、化肥厂、水泥厂、化工厂、冶金厂、港阜

工作原理

　　两跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

　　防腐智能跑偏开关WSBG-Q特点

　　·结构简单实用、性能稳定可靠

　　·防尘、防震、防潮

　　·体积小、重量轻、寿命长

　　·安装方便，免维护

　　·输出信号既可与现场设备联锁使用，也可送达微机控制系统

　　·电源适应性广：24~380V

　　电气参数：

　　电压通用：24V-48V-220V-380V-480V,

　　电流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

　　一角度开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

　　二角度开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。

　　当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

　　为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝/不锈钢制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

　　跑偏开关工作原理

　　当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

　　采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。

　　密封性好，具有防尘、防震、防腐等优点

跑偏开关的工作原理

　　当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一动作角度时，发出一组开关信号，如立棍继续倾斜大于二动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

无触点跑偏开关工作原理

　　无触点跑偏开关工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现与工艺要求不符的错位、跑偏现象时，档轮被皮带的推力不断向外位移，使联系在档轮底部的检测片随着档轮的位移而向光电偶合器方向转动，使其进入感应头的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向微机控制系统发出报警信号或直接迫使运行中的电动机立即停车（现场联锁），保护设备安全。

跑偏开关技术指标

　　1、额定电压：AC380V。

　　2、额定电流：5A。

　　3、触点数量：二组独立的常开、常闭接点。

　　4、外壳防护别：DT型尘密外壳，防护等IP67。

　　5、周围环境温度：-25～80℃。

跑偏开关安装要求

　　带式输送机的跑偏保护应成对使用，距离机头10-15米处，当带式输送机有坡度变化时，应在变坡位置处安装一组；简易跑偏保护只需在机头安装即可，跑偏保护应用用托架固定在带式输送机大架或纵梁上，对带式输送机上带的偏离情况进行保护。

跑偏开关的安装方法

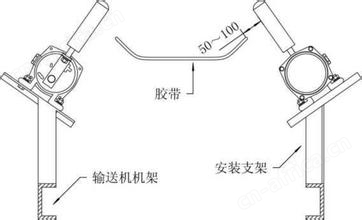

　　1、跑偏开关设在输送带两头，立辊应与输送带边平面垂直，并使输送带两头坐落立辊高度1/3处。

　　2、跑偏开关立辊与输送带正常方位的间距宜为50～100mm。

　　3、跑偏开关数量应根据输送机长度、类型及安置状况进行断定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中心方位进行设置。
