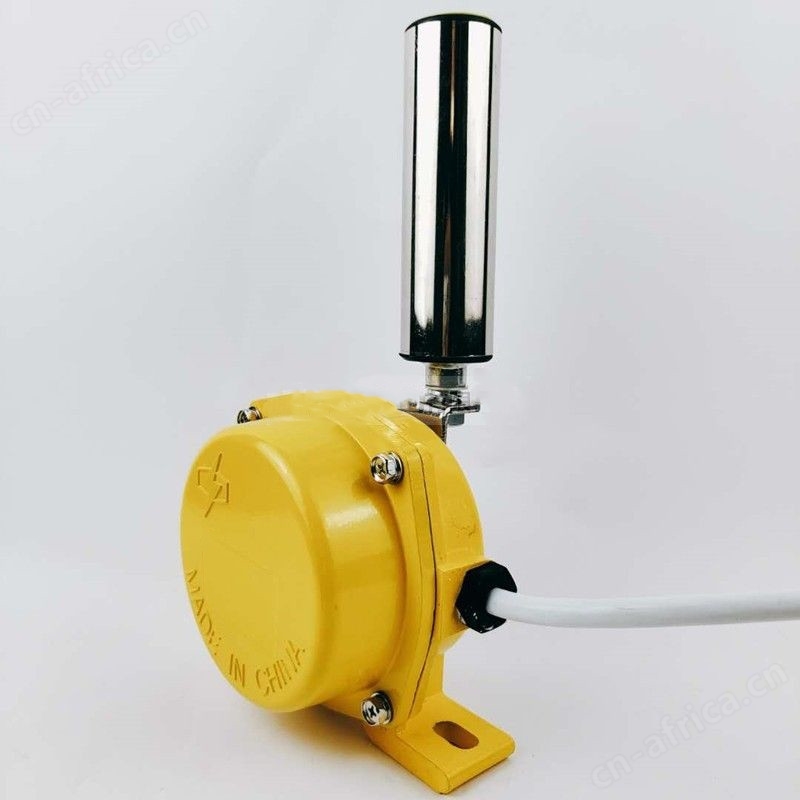

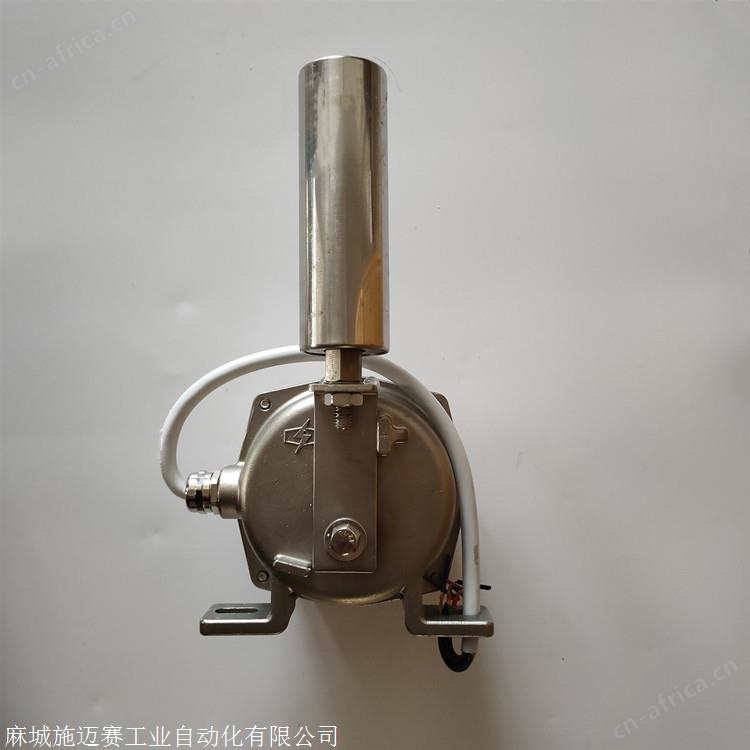

跑偏开关GP-K1133BX具有两动作所以也称为两跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机的保护装置。

　　两跑偏开关是安全运行输送系统里是的保护装置， 是用于检测带式输送机运行过程中输送带跑偏程度并进行报警以及自动触发紧急停机的一种保护装置。使用跑偏开关可防止昂贵的输送带受损害以防止进一步的工矿事故和人生伤害。两跑偏开关在安全运行输送系统里是的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等。

　　应用范围

　　常规皮带输送机，包括平皮带输送机和槽形皮带输送机

　　地下、索道支撑皮带输送机

　　轮船装卸系统、堆取料输送机

　　产品特点

　　坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装

　　防护IP65在恶劣环境也可使用

　　使用高性能的微动开关和无需要维护的铜管技术，耐久性

　　动作杆轴承额定转速 5000 转/分，适用皮带速度 6.35 米/

　　侧面滚轮倾斜角度75度，因此输送带发生异常偏离时保护开关也会准确动作

　　技术规格

　　接点容量： 2个SPDT 220V-380VAC 10A

　　动作角度：12°/30°

　　缆绳动作张力：49±10N (5±1kgf)

　　侧面滚轮倾斜角度：≤75°

　　防护等： IP67

　　适用范围：两跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等域的各种带式输送设备。

　　特点

　　·结构简单实用、性能稳定可靠

　　·防尘、防震、防潮

　　·体积小、重量轻、寿命长

　　·安装方便，免维护

　　·输出信号既可与现场设备联锁使用，也可送达微机控制系统

　　·电源适应性广：24~380V

　　注意事项

　　1、跑偏开关档轮与皮带保持垂直。

　　2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

　　3、跑偏开关底座固定牢固。

　　订货须知

　　1、 选配件：安装支架。

　　跑偏开关使用注意事项

　　在停电时，可能出现的误操作情况有：断路器尚未断开电源时，先拉隔离开关刀闸，造成带负荷拉隔离开关刀闸。

　　停电时先拉负荷侧隔离开关，送电时先合电源侧隔离开关，都是为了在发生错误操作时，缩小事故范围，避免人为扩大事故。

　　送电时，如断路器误在合闸位置，跑偏开关便去合隔离开关，此时如先合负荷侧隔离开关，后合电源侧隔离开关，等于用电源侧隔离开关带负荷送电，一旦发生弧光短路便造成母线故障，人为扩大了事故范围。如先合电源侧隔离开关。后合负荷侧隔离开关，等于用负荷侧隔离开关带负荷送电。发生弧光短路时，断路器保护动作跳闸，跑偏开关切除故障，缩小了事故范围。所以送电时先合电源侧隔离开关。

　　需要注意的是，跑偏开关当断路器开关尚未断开电源时,误拉隔离开关刀闸。如先拉电源侧隔离开关，弧光短路点在断路器内侧，跑偏开关将造成母线短路，但入先拉负荷侧隔离开关，则弧光短路点在断路器外，断路器开关保护动作跳闸，能切除故障，缩小了事故范围，所以停电要先拉负荷侧隔离开关。

一、跑偏开关安装要求

　　带式输送机的跑偏保护应成对使用，距离机头10-15米处，当带式输送机有坡度变化时，应在变坡位置处安装一组；简易跑偏保护只需在机头安装即可，跑偏保护应用用托架固定在带式输送机大架或纵梁上，对带式输送机上带的偏离情况进行保护。

二、跑偏开关的安装方法

　　1、跑偏开关设在输送带两头，立辊应与输送带边平面垂直，并使输送带两头坐落立辊高度1/3处。

　　2、跑偏开关立辊与输送带正常方位的间距宜为50～100mm。

　　3、跑偏开关数量应根据输送机长度、类型及安置状况进行断定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中心方位进行设置。

　　4、跑偏开关应经过装置支架与输送机中心架衔接，开关支架应在输送机装置完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

三、跑偏开关的安装注意事项

　　1、用户安装跑偏开关之，转动托辊，用万用表检测行程开关接点动作是否正常。

　　2、用户需根据输送机的机型，参照本跑偏开关安装尺寸，自行配置安装底脚或安装板。底脚和安装板的孔以长孔为宜，以便根据需要调整胶带与托辊之间的距离，跑偏开关托辊轴与胶带边距离为10mm。
