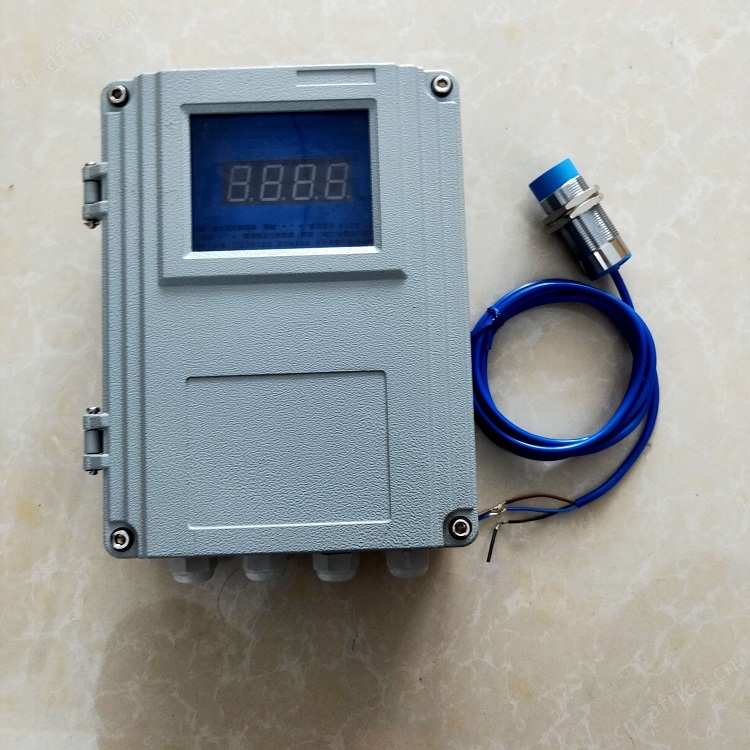

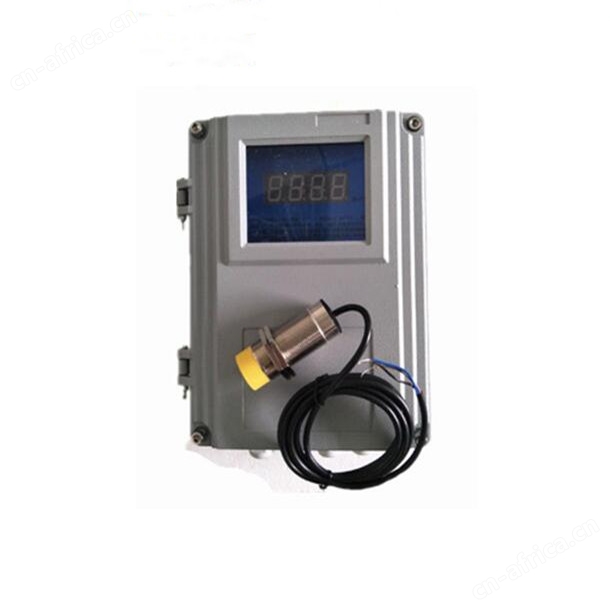

ZXDH-11H智能打滑检测器/速度开关是输送皮带智能皮带打滑检测设备，它能够及时检测出皮带输送机的打滑故障，并发出报警信号，具有工作稳定性强，防护等高等特点，可广泛用于各种带式皮带运输系统。是应用电感感应原理检测设备的“正常旋转”或“异常慢转、停转”。具有“自识别正常转速”的智能功能，属真正的欠速开关。当设备出现异常，转速低于正常转速的三分之二时，输出“异常慢转”信号。可为计算机及时反馈设备的运转情况；也可直接用于设备保护。广泛应用于提升机、皮带机、等机械传动设备因电器、机械故 障引起的慢转或停转，以便及时处理，达到维护设备、保障生产的目的。

　　智能打滑检测器有接触式和非接触两种，提供选择

　　接触式是带轮子的安装在皮带下面，非接触的安装在从动边上，检测从动的转速，通过从动轮的转速变化来检测皮带的打滑欠速。

产品特点

　　1：非接触式，无易损原件，使用寿命长；

　　2：防护等高，密封性好，可防水、放尘，防凝露；

　　3：高强度了铝合金精密压铸外壳，抗压，抗冲击力强；

　　4：外壳经过烤漆喷塑处理，耐腐蚀性强；

　　5：一体式设计，安装方便，实用简单，两螺栓固定；

　　6：采用ARM单片机作为控制单元，反映速度快，精度高，误差小；

　　7：双排数码显示，LED指示灯显示，可现场观察与误会；

　　8：高精度4~20mA 模拟量输出

　　9：轻、重报警关量输出

　　10：采用高接点容量继电器输出

　　速度打滑开关工作时，通过胶带带动触轮，使触轮反应出胶带的实际带速，触轮带动检测器内传动轴，使产品内部继电器工作，继电器工作主要是由轮片切割光电信号，由内设固定数值与实际值产生对比数值从而产生通断信号，完成检测带速工作，如果胶带速度与主滚筒速度不同步并下降到正常带速的20-30%时，接点通断信号发生变化，重新输出一组信号给控制室，警示工作人员胶带已处于严重打滑状态。

速度打滑开关技术参数

　　工作电压：AC220V

　　环境温度：－35oC ～＋60oC

　　相对湿度：不大于95% （25oC时）

　　工作位置：带式运输机上胶带下面。在胶带机起车或停机过程中应不投入或投入无效。

　　触点容量：24～380V AC/DC 1:5A

　　检测带速范围：0.8～3.5米／

　　供电电源：AC 380V (AC 220V), 2A, 50HZ；

　　绝缘电阻：≥ 20 MΩ

　　触点数量：一开一闭两组触点，双向动作；

　　触点容量：电压500V以下，电流2A以下

　　触点寿命：不大于10万次；

　　打滑率：25%～30%（可以用户要求而定）

　　防护等：IP65

　　工作电压：AC220V,检测速度范围:0.1~9.9米/,打滑率设定范围:20-30%

结构特性

　　1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性高。

　　2.由于控制部份采用CMOS电路，温度适应性能较好。

　　带速传感器: 检测带速0.8～6.5m/s

　　可检测速度打滑率10％～50％

　　防护等：IP65

　　供电电压 220V,50Hz

　　触点容量 220V,5A

　　一打滑警告输出 一组常开触点，一组常闭触点供程控使用。

　　二打滑报警输出 一组常开触点，一组常闭触点供停机使用。

　　工作电源：AC220V 频率 50-60Hz

　　2、温度范围：-20℃～+70℃

　　3、启动延时：约10钟

　　4、触点容量：240V/AC,3A,输出值一组常开,一组常闭

　　5、转速: 30-100转/分.

　　触轮式的打滑开关，器安装在皮带下端，与输送带接触一起转动，通过输送带旋转速度的变化来判断打滑。本开关有自动识别均速功能，当超出均速或者低于均速范围，打滑检测器发出开关量型号，本装置的主机为单片计算机系统，具有较高的智能化程度和可靠的工业性能。适用于电厂、煤矿、冶金、水泥厂、化工、交通等行业。

带式输送机防滑保护安装要求及保护特性

　　安装要求： 带式输送机防滑保护应安装在带式输送机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；简易防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上

护特性： 当输送带速度10s内均在（50%～70%）Ve（Ve为额定带速）范围内、输送带速度小于或等于50%、输送带速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。
