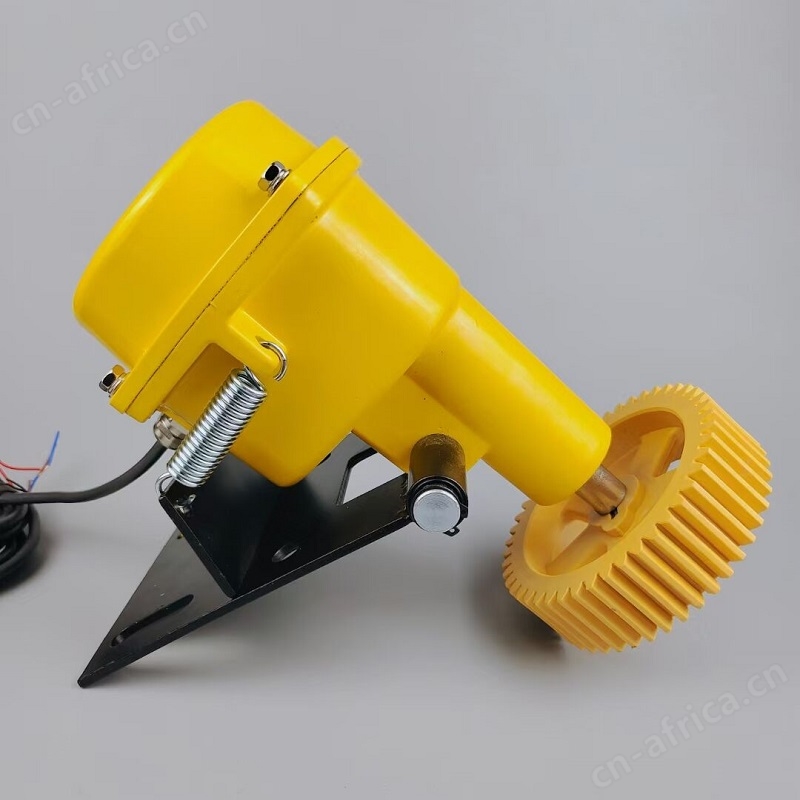

打滑开关的种类比较多，工作原理和检测方法也各有不同。比如按照检测方法划分，有直接检测输送带速度并与设定的速度比较的触轮式打滑开关，有检测从动轮转速并与设定的转速比较的打滑开关，有同时分别检测滚筒转速和输送带速度并进行比较的对比式打滑开关；按照内部工作原理分，有磁阻式、磁电式、光敏式等等。很多打滑开关装置还能够实时提供输送带线速度或滚筒转速的信号显示和输出。

　　皮带打滑检测器GRDH-PT-II适用于煤炭、矿山、港口等行业，能确保带式输送机在 运 行中胶带与主动滚筒之间，速度稳定可靠的监测，是有效的防止速度不稳定所造的恶性事故发生。该检测器是接触的应用范围广泛，检测带速范围（0.06～9.99）米/，还可用于多条胶带机联锁启动或停机。

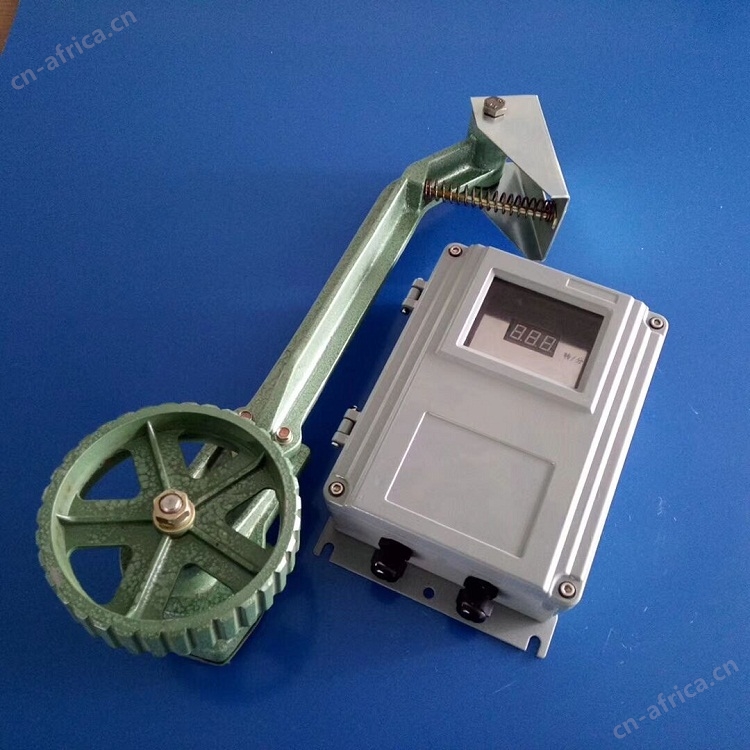

　　皮带打滑检测器GRDH-PT-II由控制箱和传感器 两部分组成。

　　工作原理：传感头把所检测的带速变成脉冲信号，送入89C51单片机在单位时间内计数，然后同预置的带速相比较，做出大于、等于或小于的判断，使对应的控制继电器吸合

　　当被监测的运输皮带的运行速度低于（高于）预先设定值时，它能发出报警或停机信号，可有效地避免事故的发生。可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中，是物料输送系统中实现自动控制所的监控装置。·皮带速度检测器具有一个（或二个）1～999转/分钟可任意设定的报警点。

　　根据不同的产品类型选择合适的安装方式。非接触式打滑开关应尽量安装在远离强电磁场干扰的位置，并罩上金属罩。打滑报警值的设定应该进行现场实测后设置。每个皮带输送机的速度参数一般都不相同，实际的皮带运转速度还受到输送机安装方式及其结构的影响，所以必须逐一设置每条输送机的打滑开关的动作报警值。

　　调试设定

　　用户在使用本产品时需要先设定速度检测器的报警点，速度检测器在出厂时，按用户所提供的胶带机运行速度的80%设置，如果用户有特殊要求请在订货时声明。

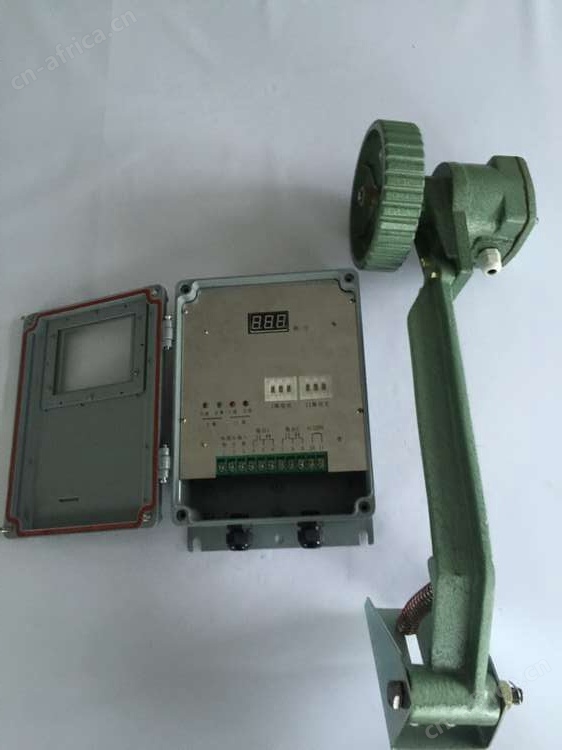

　　如用户没有提供胶带机额定带速时，本产品出厂默认设置是当带速降到“0.5米/”时继电器动作。用户可以按电路板上三组拨码开关来自行设置，设定范围数字0.06 — 9.99米/; (注：所设置的是速度检测器的报警点)左面一组为个位数，中间一组为十分位，右面一组为百分位。例如：胶带机额定带速是1米/即打滑率为80%时。设置成080分别是左面一组拨码开关设置“0”; 中间一组拨码开关设置“8”右面一组拨码开关设置“0”。注：拨码开关应用二进制编码。在设置中值为“9” 可参照下表设置。

　　带式输送机防滑保护安装要求及保护特性

　　安装要求： 带式输送机防滑保护应安装在带式输送机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；简易防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用托架固定在胶带机头大架上，严

　　禁用铁丝或其它物品捆扎固定。

　　保护特性： 当输送带速度10s内均在（50%～70%）Ve（Ve为额定带速）范围内、输送带速度小于或等于50%、输送带速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。

皮带打滑检测器GRDH-PT-Ⅱ停机灵敏水平安装在上行胶带和下行胶带间的输送机支架上，使出来与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。速度检测器无需工作电源即可工作，当胶带机运行速度低于本产品的设定值时，检测器重的继电器动作输出控制信号，速度可任意调节。

主要技术参数

a.工作电压 AC 220V/380V±10% 50Hz

b.输入信号 10mV～10V

c.测速范围 1.25m/s 1.6m/s 2.5m/s

d.整机功耗<15W

e.触点容量 AC 380V 2A

工作电压：AC220V,检测速度范围:0.1~9.9米/,打滑率设定范围:20-30%
