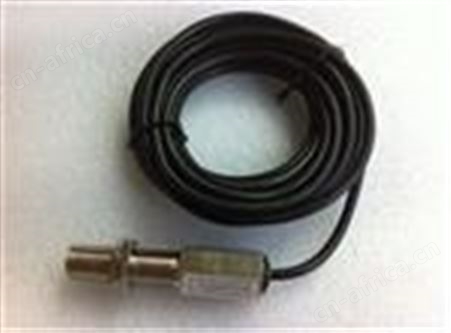

双向转速传感器HAL-506S
一、产品简介

霍尔转速传感器是一种小型封闭式双向传感器，具有性能稳定、功耗小、抗力强、使用温度范围宽等优点。该转速传感器内封装了二个感应元件，可用于方向辨别，也可作为单向双路信号输出。使用时，只要在旋转物体上粘一块小磁钢，传感器固定在郭磁钢一定距离内，对准磁钢S即可进行测量。当用于辨向时，传感器有安装要求，根据外部记号坑，保证二个元先后感应以产生相位差。

二、技术参数

测量范围：1Hz~45KHz

输出方式：低电平有效，驱动能力每路均不小于15mA

输出信号：波形：矩形波

幅值：高电平接近供电电源，低电平≤0.5V

供电电源：（4.5~24）VDC，（12~18）V值

每转脉冲数：与贴的磁片数量一致

检测距离：≤4mm

正常工作条件

温度：-20℃~+80℃

相对湿度：不大于85%

大气压力：86KPa~106KPa

周围无爆炸性、腐蚀性气体

□ 外形及开孔尺寸

总长：L+23.9（不包括输出导线）

外螺纹：M16×1

螺纹有效长度：L，L=50，75，100mm

输出导线：2m
