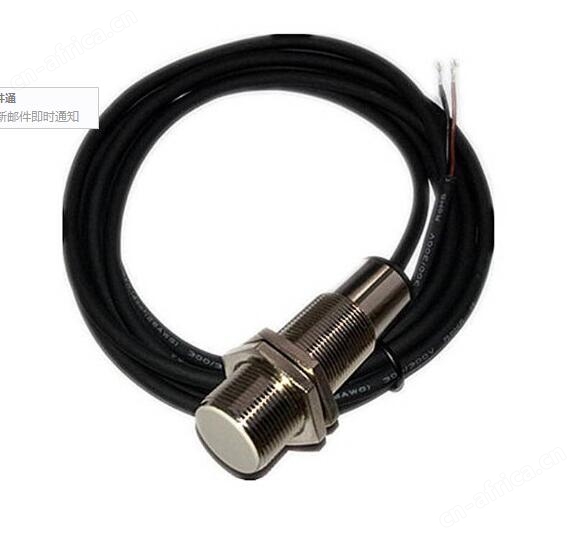

测速传感器适用于与轮（钢齿轮，渐开线齿形）配合使用，产生2个相位独立的速度信号，来测量旋转的速度和方向。具有静态特性，可保证脉冲发生频率降低到0Hz。传感元件由2个磁偏微分霍尔传感器组成，跟随着一个短路校验放大器。传感器必须按照相应的安装图对准轮。

　　电源电压：8-30VDC，

　　电流消耗：15mA

　　反性保护

　　输出信号Vo：推挽式输出Imax=+/-20mA,Ulow<2.5v,uhigh>Usupply-3.5V

　　频率范围：0-15KHz

　　空气间隙：模数1：0.2to0.6mmm；模数2：0.2to1.5mm

　　抗震性：5gn（5…2000Hz范围内）

　　抗冲击：50gn（20ms期间内，半正弦波）

　　防护等：传感器头部：IP68；电缆衔接部分和连接器：IP67

　　温度范围：-20°C…+85°C

　　一、特征1、对导磁金属具有*的灵敏度。2、用在齿轮、齿条或凹凸不平的导磁金属上，作计数、定位、检测。3、耐恶劣环境，如油、水、粉尘等。4、具的分辨率和*的重复性。5、宽频响，可在0Hz~33KHz、0Hz~150KHz中使用。6、适用于村田33H加弹机、NO741、777、778……卷绕头摩擦辊、锭子、横动轴测速探头，（PG1、PG2、PG3。型号PA1015A）；帝人卷绕头锭子、横动轴测速探头，（PU2、PU3、PU4。型号EM-014）等。

测速传感器JH-8P-20K转速(DSS121000STV)用在齿轮、齿条或凹凸不平的导磁金属上，作计数、定位、检测，对导磁金属具有高的灵敏度。耐恶劣环境，如油、水、粉尘等。宽频响，可在0Hz~33KHz、0Hz~150KHz中使用。

　　接线方法：因传感器内部有永磁体，安装时应注意避免齿轮与传感器头之间因吸引而产生撞击，而使传感器损坏。2、传感器测量时具有方向性。使用时应使探头上的标记点与测量物体的转动轴轴向平行，此种状态感应信号。3、接线方式：红（棕）：电源，黑（蓝）：地，绿（黑）：输出信号。若周围电磁干扰大，建议增接屏蔽线，即外壳接地。

　　类 型 转速传感器(高速传感器) 外形编号 Z12M(或JH-8P-15K) 外型尺寸 M12mm×1mm×50mm 安装孔距 工作电压 12-24VC 消耗电流 ≤25mA 可检测物 齿轮(齿轮模数≥1.0mm) 检测距离 0.5mm-1mm 负载电流 ≤10mA 响应频率 0Hz-15KHz 外壳材料 铜 环境温度 -15℃&mash;&mash;+75℃ 具备型号 Z12M-0124R(或JH-8P-15K) 用 于 卷绕头我公司的60-12X测速传感器速度传感器，60-23P非接触欠速开关、失速开关、低速开关，BIM-G18-Y1-S926皮带机9m速度检测传感器，CRN-02磁阻传感器 齿轮速度传感器，BIM-G18-Y1-S926皮带机9m速度检测传感器，CPAIII-12断链保护器 链条保护器，CS-1-M16转速传感器，CS-2-M16 ,CS-3-M16磁电转速传感器，CS202F磁电式速度传感器，EBSP-70速度开关，ESRB-100电子速度传感器，F2-NB12R速度传感器防爆型IP65，GCS6-SC速度传感器，GRB-1270型速度传感器，GSC10矿用本安型速度传感器，GSG10（A）-矿用本安型旋转速度传感器。
