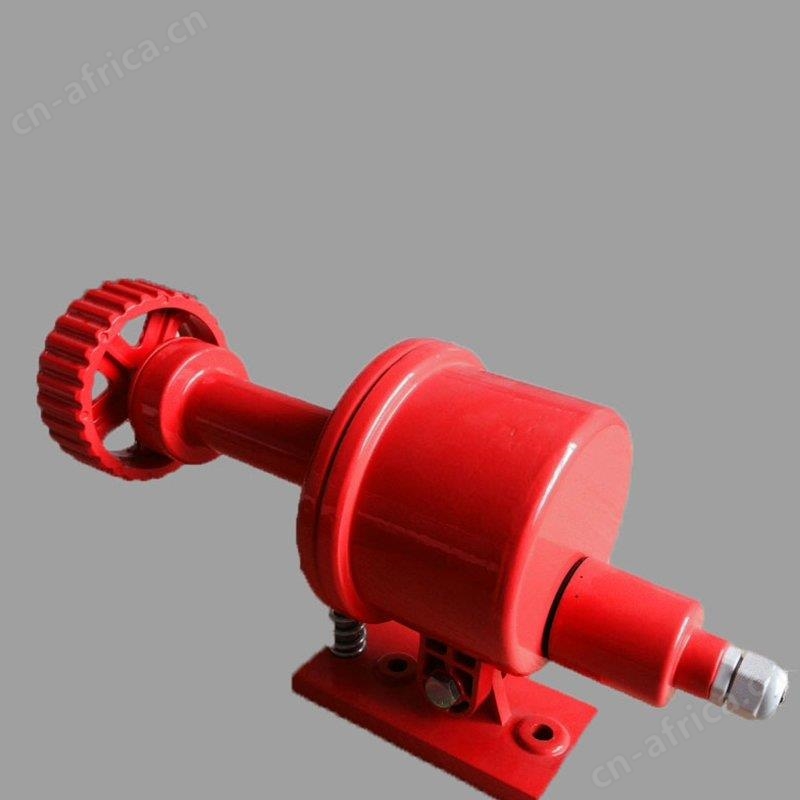

打滑检测器工作时，通过胶带带动触轮，使触轮反映出胶带的实际带速，触轮带动检测器内传动轴，使产品内部速度继电器工作，继电器工作主要是内部磁性材料转动，产生磁转矩带动拨使接点产生通断信号，完成检测器检测带速的工作。

MD22/76GD打滑开关主要技术参数

a.工作电压 AC 220V/380V±10% 50Hz

b.输入信号 10mV～10V

c.测速范围 1.25m/s

d.整机功耗 <15w

e.触点容量 AC 380V 2A

安装说明：

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。　安装后应满足下述要：打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）本机还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。工作原理：速度检测器水平安装在上行胶带和下行胶带间的输送机支架上，使出来与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。速度检测器无需工作电源即可工作，当胶带机运行速度低于本产品的设定值时，检测器重的继电器动作输出控制信号，速度可任意调节。

结构特性

触轮采用铸铁铸造，表面铣槽以耐磨打滑。

铸铝外壳，连接处配有密封圈，具有较好的防水性。

技术准确，工作稳定。

技术指标

环境温度：-15℃-- +65℃；相对湿度：不大于80%

工作电压：AC 220V±10%<

测速范围：20 -- 999转/分钟；带速 0.6 -- 9.9米/

整体功耗 lt;15w

触点容量：二线开关 1A /220V ；四线开关 5A/380V （购买时注明）

开关形式：常闭型（可选常开型）

防护等：IP65 有良好的抗震动性，有较好的防水性

适用场所

适用于对输送机带速进行实时检测的煤矿行业、电力行业、粮食等行业
