工作原理:

旋转探测仪不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡死堵转，旋转探测仪安装在被动轴上如图1他是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关脉冲信号（当检测片转动到离速度开关4-8毫米距离时为个脉冲），以图为例:通电瞬间速度开关通过串连的继电器使继电器吸合延时为设定的数，设备被动轴转动圈需要给速度开关两个脉冲，如果速度开关设定在8，设备转动圈小于8，速度开关通过串连的继电器无动作（继电器保持吸合），当设备转动圈大于8，速度开关认为已发生卡死堵转，通过串连的继电器使电继器跳脱(继电器断电)保护设备。

◇对导磁金属具有高的灵敏度 。

◇用在齿轮、齿条或凹凸不平的导磁金属上，作计数、定位、检测。

◇耐恶劣环境，如油、水、粉尘等。

◇具优良的分辨率和高的重复性。

◇宽频响，可在0Hz~33KHz中使用。

◇抗电磁干扰大。

●型号及性能参数：

●输出接线图：

◇因传感器内部有永磁体，安装时应注意避免齿轮与传感器头之间因吸引而产生撞击，而使传感器损坏。

◇若周围电磁干扰大，建议增接屏蔽线，即外壳接地。

●35mm标准导轨安装方式；

●输入信号：霍尔开关，接近开关，光电开关，编码器等

●变送器输出DC12V给传感器供电，不用另配传感器电源；

●输出DC4-20mA，0-20mA，0-5V等，转速值与输出信号成正比，转速值与输出信号的对应关系出厂按用户要求设置好。例如：设置0-3000rpm对应4-20mA，当用户测量变送输出信号为8mA,则对应转速为750rpm

●RS485接口输出，采用标准modbus-rtu协议，可与PLC，触摸屏，组态软件等组网。仪表地址，通信波特率，奇偶校验位出厂可按用户要求设置好，出厂后，用户可用我们的上位机软件自行进行设置。

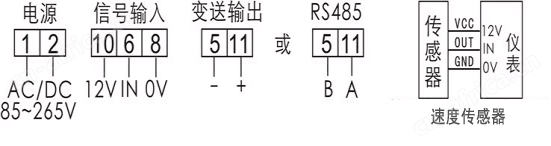

●接线图：
