DH系列智能打滑开关（又名欠速开关、低速开关、打滑检测装置），是应用电感感应原理检测设备的“正常旋转”或“异常慢转、停转”。具有“自识别正常转速”的智能功能，属真正的欠速开关，在国内具有先水平。当设备出现异常，转速低于正常转速的三分之二时，输出“异常慢转”信号。可为计算机及时反馈设备的运转情况；也可直接用于设备保护。广泛应用于提升机、皮带机、等机械传动设备因电器、机械故障引起的慢转或停转，以便及时处理，达到维护设备、保障生产的目的。带速每1.25—2.5M/S，重量 5.8公斤。

、型号定义：XLDH-I、XLDH-II、XLDH-III
DH—□
D：两线制，DC24V供电，驱动JQX13F 12V中间继电器。
A：两线制，AC220V/AC380V供电，直接驱动40A以内的接触器或小型中间继电器。
主要特点：
1、智能型，体化结构，免设置、调试，安装简单。替代普通旋转探测器时反应快。
2、非接触探测器，无运动部件、无磨损、安全寿命长、维护费用低。
3、两线制，继电器（或接触器）作负载，可提供隔离无源触点信号给计算机；也可直接串接在接触器的自保触点中用于设备保护。正常旋转时继电器（或接触器）吸合。
4、DH-A型打滑开关的电源范围宽，驱动能力强，能直接驱动40A以内的接触器。

5、配有状态指示。设备正常运行时，指示灯“闪烁”；慢转或停机时，指示灯“亮
皮带打滑检测装置、打滑开关，打滑检测器，欠速开关，速度检测器、皮带失速监控器。

工作原理

盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。
当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。本开关可调整速度值

本机用于带式输送机运行中胶带与主动滚桶出现打滑（失速）故障。可防止由于打滑所造成的严重事故的发生。本机还可以用于多条带式输送机的连锁启动和停机，低速抱闸或炒熟保护等，使现场操作简单化并提了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到了广泛的应用。工作原理：速度检测器水平安装在上行胶带和下行胶带间的输送机支架上，使出来与胶带表面有定的压力防止发生触轮跳动而产生的误动作。速度检测器无需工作电源即可工作，当胶带机运行速度低于本产品的设定值时，检测器重的继电器动作输出控制信号，速度可任意调节。

主要技术参数
a.工作电压 AC 220V/380V±10% 50Hz
b.输入信号 10mV～10V
c.测速范围 1.25m/s 1.6m/s 2.5m/s
d.整机功耗 <15W
e.触点容量 AC 380V 2A

工作电压：AC220V,检测速度范围:0.1~9.9米/,打滑率设定范围:20-30%
结构特性：
1.本机由控制箱与传感器两部份组成，控制箱采用密封措施，防法防水性能较好。传感器为磁电式，安装方便，可靠性。
2.由于控制部份采用CMOS电路，温度适应性能较好。

工作电源：AC220V 频率 50-60Hz
2、温度范围：-20℃～+70℃
3、启动延时：约10钟
4、触点容量：240V/AC,3A,输出值组常开,组常闭
5、转 速: 30-100转/分.

我厂生产打滑检测器DH-III、可以用业、注、心来形容、的打滑开关、该开关主要适用于胶带机、对输送机进行线性检测的新型装置,对带速进行实时检测.已广泛用于输送系统中的胶带上,为胶带机的安全运行提供了可靠的检测手段。

安装说明：

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求：

打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

感应面与开关闸的距离4mm为佳，感应点可以是从动轮处凸出（面）部分（铁类），也可以采用凹面作为感应面。如果从动轮侧面无凹凸面，可以在从动轮内侧骨架上焊接厚度为7mm铁片作感应面。感应面面积必须大于开关感应面（出厂时已配感应面）

• 、主要用途及适用范围
   DH-Ⅲ 型速度检测器适用于煤炭、矿山、港口等行业，能确保带式输送机在 运  行中胶带与主动滚筒之间，速度稳定可靠的监测，是有效的防止速度不稳定所造的恶性事故发生。该检测器是接触的应用范围广泛，检测带速范围（0.06～9.99）米/，还可用于多条胶带机联锁启动或停机。
  二、使用条件及技术参数


  工作电压	AC 220V  50HZ
  环境温度	－35ºC ～＋60ºC
  检测速度	0.06～9.99米/
  相对湿度	不大于95% （25ºC时）
  防护等	IP65
  输出接点数量	二常开、二常闭
  触点容量	AC380V  3A
  动作方向	双向
  工作位置	带式运输机胶带下面

  三、工作原理

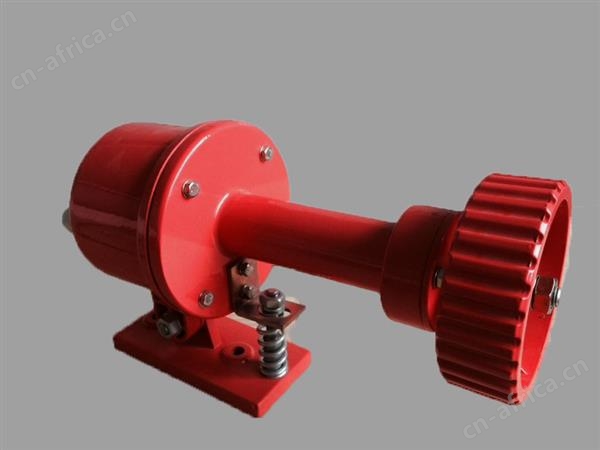

   DH-Ⅲ 型速度检测器工作时，是通过检测器上的摩擦轮与胶带紧密接触，使摩擦轮反映出胶带的实际带速，由摩擦轮带动检测器内传动轴切割光电信号，使检测器内电器系统工作。本检测器得电后继电器接点保持不变，系统采集光电信号数据与设定数据进行分析对比。当检测到胶带运行速度于设定的速度时，本检测器进入正常工作状态。（本检测器可长期供电，启动时无需屏蔽接点）当检测器进入正常工作状态后，在检测着低于设定的速度时接点通断信号发生变化，开闭点转换输出两组信号给控制室，警示工作人员胶带已处于打滑状态，应该立即对胶带机进行调整或停车。
  四、安装与接线
   DH-Ⅲ 型速度检测器安装时，可按下述要求并满足现场使用条件安装在带式输送机胶带的下面，安装后应保证胶带有料情况下使速度检测器与胶带面平行，同时应保证胶带无料运转时检测器触轮与胶带面应可靠接触，而且安装位置应是胶带运行相对平稳，振动小位置，从而保证检测数据信号准确可靠。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性联轴器以保证产品工作正常。
  五、调试设定
         用户在使用本产品时需要先设定速度检测器的报警点，速度检测器在出厂时，按用户所提供的胶带机运行速度的80%设置，如果用户有特殊要求请在订货时声明。
         如用户没有提供胶带机额定带速时，本产品出厂默认设置是当带速降到“0.5米/”时继电器动作。用户可以按电路板上三组拨码开关来自行设置，设定范围数字0.06 — 9.99米/; (注：所设置的是速度检测器的报警点)左面组为个位数，中间组为十分位，右面组为百分位。例如：胶带机额定带速是1米/即打滑率为80%时。设置成080分别是左面组拨码开关设置“0”; 中间组拨码开关设置“8”右面组拨码开关设置“0”。注：拨码开关应用二进制编码。在设置中大值为“9” 可参照下表设置。
