使用条件：

1.海拔度低于2000m

2.环境温度-35℃—+60℃

3.相对湿度：不大于95％

4.防护等级：IP65

5.供电电源：电控箱AC220V 50Hz

6.输出接点数量：一组转换触点

7.输出接点容量：AC220V 5A

8.绝缘电阻：≤20MΩ

9.绝缘电压：AC1000V试验1分钟

10.可靠性：检测器工作达三年

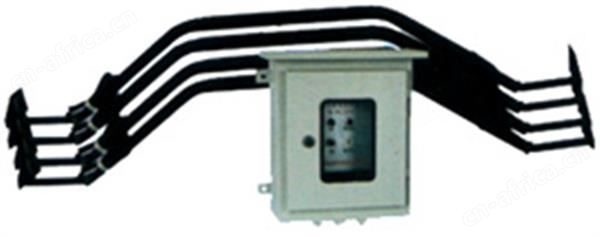

ZL-B-II纵向撕裂开关主要用于检测各种规格型号的带式输送机胶带纵向撕裂（恶性事故），当胶带发生纵向撕裂时能及时发出停机信号以防止撕裂事故扩大化，给用户造成不必要的严重损失。

工作原理

型纵向撕裂检测器由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作

防撕裂开关由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件，当带式输送机输送带被异料穿透后，随着输送带运行带动异物使感知器受到挤压，或当溜槽出料口与输送带之间因物料堵塞而挤压布置在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。控制线路具有延时功能。

技术参数

主要技术指标

·壳体防尘、防雨、适合室内外安装
·一常开、一常闭、配用四芯电缆长1.5m， 线色红蓝为常开、黑白为常闭
·开关额定值为20A/125、250V或480VAC
·开关可根据需要接成常开或常闭形式

只需用0.9kg作用力即可触发开关。

安装与调试

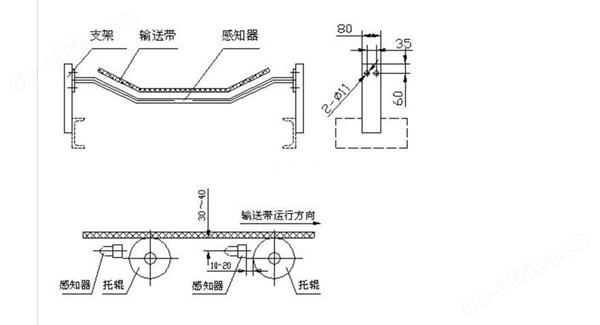

·撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同，若度不够可在支架下加上垫铁或槽钢， 测好度后再把支架与支座焊牢。
·挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。
·收紧双方支架中间孔内的拦索然后扣死索扣。
·拦索的松紧，一般作用在0.9Kg既可触发开关为宜。
·胶带在苛载下沉时要与缆绳保持5mm-10mm即可。
