限位开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护

限位开关主要由开关元件，接线端子，开关操动件，传动部分组成，根据开关触头接通和断开机械机理，开关元件有下属二类。

1.缓动开关

缓动开关:开关的接通和断开动作切换时间与开关操作频率有关，操作频率越快，开关的切换也越快。

2.速度开关

速度开关:开关的接通和断开的转换时间与开关被操作的频率无关，只要开关被操作到一定位置，开关便发生接通和断开切换，此过程时间一般为弹簧弹跳所需时间，此时间段为一常数。

　麻城施迈赛行程开关MCX102 380V/IP67是一种限位开关有一个探测头，探测头可以是按钮状、杆状、弹簧状、轮状、板状等多种形式，它利用运动物体的机械碰撞产生开关信号，当运动的部件体碰到限位开关的探测头后，开关里面的触点动作。

　　行程开关的结构和普通的手动开关一样，只是外面的机构形式不一样，有旋转式的，有顶推式的，当运动机构运行到位时，触碰到行程开关的操作机构，带动内部触头的开与关，多数限位开关有一个常开触点和一个常闭触点，行程开关有直动式、滚轮式和微动式多种。

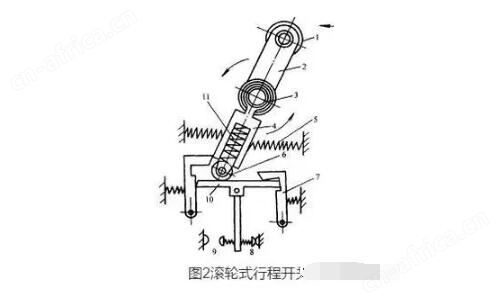

　　滚轮式的探测头为滚轮，运动物体拨动滚轮，里面的触点产生开关动作。滚轮式行程开关又分单滚轮和双滚轮，单滚轮的行程开关压下时动作，抬起时复位，而双滚轮式的行程开关是碰撞一个滚轮产生开关动作，碰撞另一个滚轮才能复位，一般这种行程开关用于工作台的往返控制。

　　微动式行程开关即微动开关，在电动阀门、小型机械和家用电器等设备上有较多的应用，探测头为一个小凸台或是一个探出的板，压下凸台或探出板则内部的开关动作。

　　行程开关MCX102可以安装在运动的部件上，也可以安装在固定不动的部件上。行程开关既可以检测直线运动的物体是否到位，也可以检测旋转的物体是否到位。行程开关主要用于检测运动物体是否到达某一位置，到达该位置时，由控制器完成诸如行程控制、保护停车、功能转换等一系列动作。

　　行程开关是位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。利用机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

　　行程开关里面的结构和普通的手动按钮和脚踏按钮一样的，只是外面的操作机构形式不一样，有旋转式的，有顶推式的，当运动机构运行到位时，触碰到行程开关的操作机构，带动内部的开关触头开和关。

　　（1）在安装行程开关时，要检查挡铁在行走到位时能否碰撞行程开关头，切不可碰撞在行程开关中间或其他部位。

　　（2）在安装时或在检查行程开关时，要把它固定牢固，并用手拨动或压动行程开关动作头，仔细听声音，检查是否有“啪”的响声，如果没有，应打开行程开关，调节连接微动开关与动作轴的螺丝。

　　行程开关的作用

　　行程开关又称限位开关，用于控制机械设备的行程及限位保护。在实际中，将行程开关安装在预先安排的位置，当装于机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

　　安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。

　　行程开关是利用机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

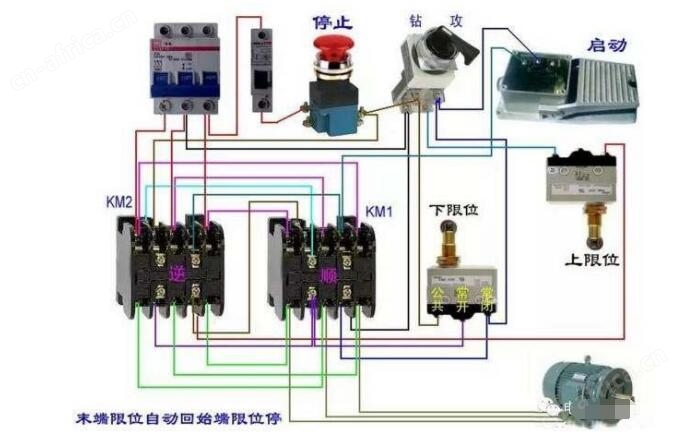

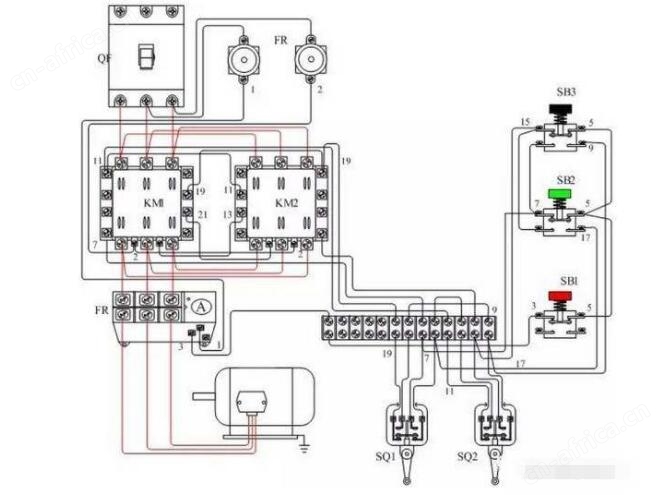

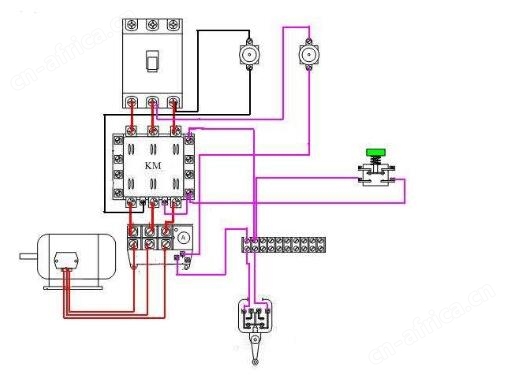

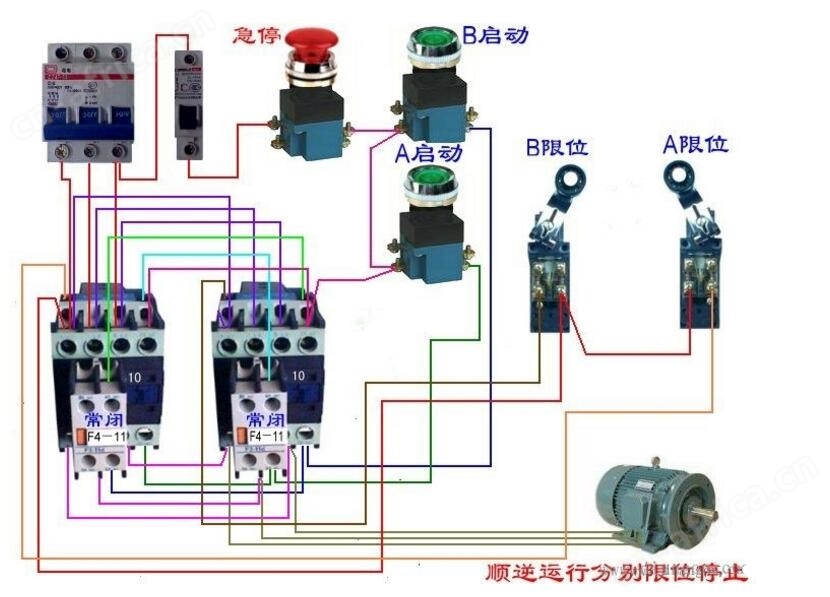

　　行程开关接线图大全
