PD Locator局放仪特点：
•PD Locator是快速检测和定位开关柜局部放电源的*有效的仪器，*度
•单探头模式可以*测量开关柜等电力设备（3-66kV）的局部放点活动。双探头模式可以快速定位局部放电源
•PD Locator可与PD Monitor™配合使用，对设备状态进行详细评估
•PD Locator™包含一台免费的PD Locator™功能检测仪，带自检和校准功能
•套装包括功能检测仪、探头、充电器和便携背包

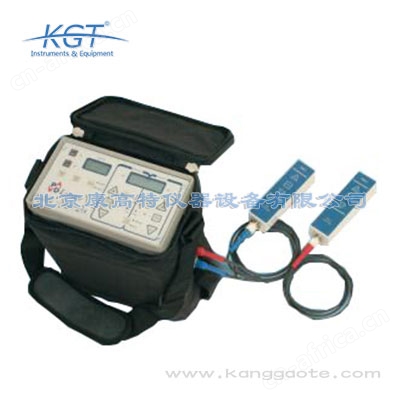

•PD Locator携带便捷，操作简单
| 信号输入 | 信号输出 |
| 信号类型：局部放电电压脉冲 | 型号：每当通道触发时，产生正5V，10□s脉冲 |
| 通道数目：2 | 输出阻抗：1000Ω |
| 灵敏度： 1mV | 从到达探头时算起的延迟：单探头模式：25微秒 双探头模式：85微秒 |
| 脉冲极性：正极或负极 | |
| 输入阻抗：50Ω | 探头 |
| 带宽（-3 dB）：3-60MHz | 操作模式：电容耦合 |
| 幅值测量 | 开关感测方法： 电阻性 |
| 测量方法：门限检测路与校准过的衰减器 | 电缆：RG 214/U或RG 213（取决于具体版本） |
| 衰减器数目：每通道一个 | 电缆衰减：0.08dB/m |
| 衰减器型号：恒抗阻、用闩锁继电器切换 | 电源 |
| 衰减控制器-手动： 增或减按钮 | 内部电池正极：7节“AA"尺寸的NiMH可充电电池，1.6Ah 7节“AA"尺寸的NiMH可充电电池，1.6Ah |
| 单步操作或重复操作 | 内部电池负极：7节“AA"尺寸的NiMH可充电电池，1.6Ah 7节“AA"尺寸的NiMH可充电电池，1.6Ah |
| 前面板控制或遥控 | 关机电压：7.0V |
| 衰减控制器-自动：改型二进制搜索算法 | 连续操作时间（单探头模式）：9.2小时 |
| 前面板控制或遥控 | 连续操作时间（双探头模式）：4.6小时 |
| 测量范围：0-63dBmV，可调（1dB步长） | 电池保护：如果读秒器计数达到600秒就会自动关机 |
| 精度：2dB | 电池充电器 |
| 重复率（幅值测量）：最小-单脉冲 | 额定电压：230V |
| -每秒10兆脉冲 | 频率：50 – 60 Hz |
| 放电定位 | 耗电量：6VA |
| 定位方法：优先检测器-可以指示出哪一个通道先被触发，从而指示出哪一个探头在电气上离放电源最近。 | 充电电流：0.5A |
| 充电所需时间：16小时 | |
| 优先分辨率：2ns | 输出连接头：低压直流电源连接头 |
| 等效空气中距离：600mm | 注意：也可根据客户要求提供定制式输入，如用于车辆充电 |
| 道之间时间差：100ns | 尺寸 |
| 等效空气中距离：30m | 尺寸：310 mm× 260mm×145mm |
| 重复率（优先检测器）： 最小-单脉冲 | 重量：4.4kg |
| -每秒10000脉冲 | 环境 |
| 单探头模式 | 工作温度： 0 - 45℃ |
| 仪器处于该模式时，通道2会自动关闭以节省电源。优先探测器也关机，所以通道1‘First LED’等不亮，且Trig Level（触发电平）开关停止工作。 | 湿度： 0 - 90％相对湿度，无凝露 |
| IP等级：33 |
