IBAR系列电池内阻测试仪简介：
•电池电阻测试仪IBAR是定期检测，维护，故障排除和单电池性能测试的理想工具，用于各类蓄电池应用，包括高达4000Ah的特殊电池。
•IBAR通过测量电池内阻和电压以及电池间连接电阻值来确定电池的健康状况。
•IBAR获得的测量结果，以及电池温度和比重数据可以提供详细的分析和评估电池的整体健康状况。使用附带的针式探头可在两秒钟内读数。
•IBAR允许用户快速简便地定义上下测量阈值或公差范围。
•在测试过程中，测量值会自动与预定义的阈值进行比较，产生PASS，FAIL或WARNING指示。所有测试数据都自动存储在设备的内部存储器中，以便进一步分析。
•DV-B Win软件允许用户快速轻松地导入数据，以便比较结果并执行详细的趋势分析，并生成不同格式的报告，例如.pdf，.doc和.rtf。

IBAR系列电池内阻测试仪特点：
•手持式设备
•电池内阻测量范围: 0 - 5 Ω
•电压测量范围: ± 60 V
•快速记录和存储电池内阻，浮动电压和电池间连接电阻。
•自动切换量程适用于内阻测量
•在容量测试期间用作电池电压测量的协助工具
•使用DV-B Win 软件可执行细节的测试结果分析

IBAR系列电池内阻测试仪应用领域：
•快速验证铅酸电池的健康状况和电池趋势分析
•同时测量电池内阻和电压（U + R模式）
•测量电池间连接电阻以验证电池组状况
•在容量测试期间用作电池电压测量的协助工具

DV-B Win软件
•使用DV-B Win软件应用程序，所有测量结果都可以以多种形式呈现，例如表格形式和柱状图和/或折线图，以便更轻松地进行电池趋势分析和结果分析。为了对测量数据进行详细的比较和分析，用户定义的电池内阻和电压限值以及电池温度等均可与测量结果一同显示在柱状图里。当检测到电阻，电压或温度值超出预定阈值的电池时，DV-Win会提供*报通知。
•可以生成收集数据的测试报告，并允许用户定制，以全面评估电池的健康状况。数字表格和图像结果可以以可选格式从DV-B Win导出，例如Excel电子表格，PDF，Word或RTF格式。此外，还允许将其他类型的数据格式（.jpeg，.png，.doc）导入标准化的DVBWin报告。
DV-B Win软件

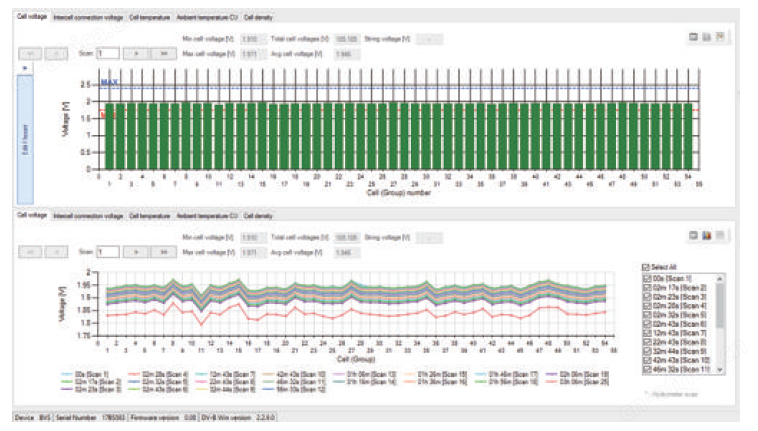

DV-B Win应用程序功能演示- 多个单电池的柱状图和折线图

IBAR系列电池内阻测试仪配件：

使用电池

类型

2 节–2900 mAh 锂电池

电压

7,4 V

充电时间

6 小时

充电电源

输入电压:

90 to 264 V AC, 50/60 Hz

输出电压

12 V DC

输出电流

3 A

内阻测试

范围	测试电流	精度
<5mΩ(1 uΩ 分辨率)	150 mA	±1.0%rdg ± 0.1%FS
5mΩ -50 mΩ(10 uΩ 分辨率)	150 mA	±0.8%rdg ± 0.1%FS
50 mΩ -500 mΩ(100 uΩ 分辨率)	15 mA	±0.8%rdg ± 0.1%FS
500 mΩ - 5 Ω(1 mΩ 分辨率)	1.5 mA	±0.8%rdg ± 0.1%FS

电压测试

范围	分辨率	精度
±6 V	1 mV	±0.1% rdg.± 0.1%FS
±60 V	10 mV	±0.1% rdg.± 0.1%FS

显示

类型:

FSTN-LCD 2.8 吋

格式:

128 x 64 像素

外形尺寸:

70.0(W)x50.0(H)x5.8(T)mm

显示区域:

63.95 (W) x 31,65 (H) mm

连接

USB:

连接到PC

存储

内部闪存:

64 Mbit

实时时钟

精度:

±5 秒每月

日历:

100 年内闰年调整

保留时间:

10+ 年(移除电池)

环境条件

温度

-10 °C to +45 °C

在温度小于31°C时相对湿度 95 % ，至55°C对湿度线性降低至40％。

尺寸和重量

尺寸(L x W x D):

223 mm x 98 mm x 46 mm

重量:

0.5 kg

适用标准

安装/过电压:

II类

污染:

等级2

安全:

LVD 2014/35/EU (CE 认证)
EN 61010-1

EMC:

Directive 2014/30/EU (CE 认证)
标准EN 61326-1:2006

CAN/CSA-C22.2 No. 61010-1, 第二版,包括修正案

订货信息
仪器及包含的配件	订货号
电池内阻测试仪IBAR	IBARXX-NN-00
DV-B Win 软件软件包含USB 线
肩带和运输包
电源适配器
推荐	订货号
IBAR 测试探头	TLS1Z5-0Z5-0
调零板	ZER-CALBD-00
