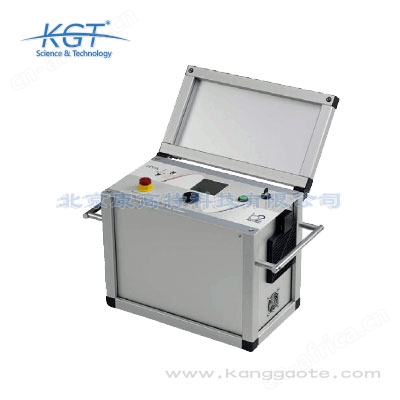

HV34-4 VLF高压检测装置-北京康高特仪器设备有限公司

HV34-4 VLF高压检测装置简介：
•干性系统 — HV34-4检测装置是干性检测系统 — 不含有加注油的组件。这意味着维护工作量少，设计结构紧凑，重量轻，在运行时间上没有限制。
•安全性 — HV34-4带有两个彼此独立的接地设备（电子和机械放电）和一个12 kV回授保护系统，对操作员和仪器起到保护作用。
•连接性 — HV34-4在工作现场不需要外部计算机。所有检测结果都可以在检测之后用USB下载，然后用PC作进一步的分析和创建报告。
•牢固耐用的HV连接器 — HV34-4通过牢固耐用的HV连接器可以使用不同的HV检测长度，并可以快速更换电缆，或者简化升级为诊断系统的连接工作。

HV34-4 VLF高压检测装置特点：
•VLF纯正弦波电压
•VLF矩形波电压
•DC电压
•绝缘护套检测
•绝缘护套缺陷定位模式
•真空瓶检测

HV34-4 VLF高压检测装置特征：
•HV34-4输出电压24 kV rms , 34 kV peak
•HV34-4纯正弦波电压(不受负载影响)
•HV34-4输出电流15 mA*大。
•HV34-4高检测能力12 µF
•HV34-4不受限制的连续工作循环
•HV34-4电缆检测根据：CENELEC HD 620/621,IEEE400.2-2004,IEC60502-2:2014
•HV34-4可编程检测序列
•HV34-4可用部分放电升级诊断和Tan Delta系统(可选项)（HV34-5功能）
•12kV瞬变保护 (50 Hz)
•HV34-4双放电设备 (DDD®),两个内置自动放电设备
•HV34-4容易更换的HV电缆
•真空瓶检测
•HV34-4电缆绝缘护套缺陷定位 (和接地缺陷定位器连用) (不属供货内容)
•HV34-4输出电压实时示波器显示
•HV34-4击穿电压和负载检测(R 和 C)
•HV34-4电压和电流RMS数字测量
•HV34-4 PC软件 “b2 Control Center" 包括有多种不同的报告功能

HV34-4 VLF高压检测装置可选项
•外部Tan Delta诊断系统TD30（HV34-5功能）
•部分放电诊断系统 PD30-E

HV34-4 VLF高压检测装置供货内容
•HV34-4检测设备
•PC软件 - b2 ControlCenter
•HV电缆4.5 m
•电线和接地线
•USB盘
•使用手册

HV34-4
货号	SH0202
输入电压	100 – 240 V, 50/60 Hz, 400 VA
输出电压	正弦波 0 - 34 kV peak, 24 kV rms DC ± 0 – 34 kV 方波 0 - 34 kV 精度 ± 1% 分辨率 0.1 kV
输出电流	0 – 15 mA (分辨率 1 µA) \| 精度：±1%
阻抗范围	0.1 MΩ…5 GΩ
输出频率	0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率
输出负载	0.5 μF @ 0.1 Hz @ 24 kV rms 1.0 μF @ 0.05 Hz @ 24 kV rms 2.5 μF @ 0.02 Hz @ 24 kV rms 12.0 μF 容抗！ ¹
绝缘护套检测	Unmax： 10 kV 动作电流： 0.1 mA – 5.0 mA
绝缘护套缺陷定位 2	Unmax： 10 kV 脉冲/周期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
输出模式	AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测
安全性	50 Hz 12 kV 回授保护 / 双放电设备 (内部)
内存	保存50个检测记录 \| USB几乎没有限制
测量	电压和电流 (True rms 和／或 peak), 容抗，电阻，时间，闪络电压
HV电缆	4.5 m带末端夹线钳 (其他可选项请洽询)
软件	“b2 Control Center" (包括在内)
计算机接口	RS232 标准 USB 闪存盘
尺寸	长 430 x 宽 250 x 高 360 mm
重量	19.5 kg
环境条件	存放：-25°C 到 + 70°C 运行：-10°C 到 + 50°C 湿度：5-85% 无凝结
