隔膜电接点压力表外形尺寸：

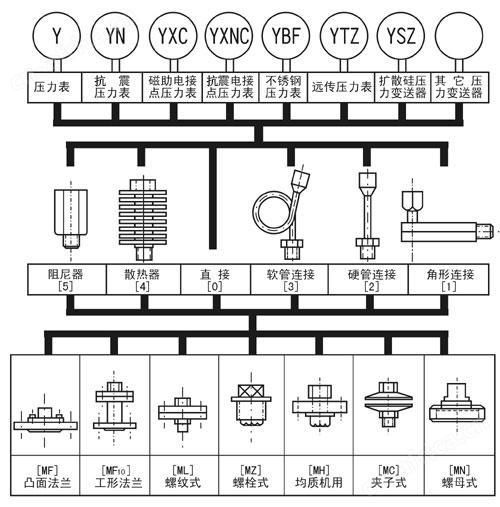

隔膜电接点压力表选型标示：
□--－选配压力表型号
□--－隔膜膈离器型式
L－螺纹式（≤60MPa)
F－法兰式(≤25MPa)
F10－工字形法兰式(≤4MPa)
C－夹子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均质机用(10～60MPa)
□--－连接的代号
0）直接（被测介质温度＜80℃）
1）角形（被测介质温度＜150℃）
2）硬管（被测介质温度＜200℃）
3）软管（1米.2米.4米.6米）
4）散热器（被测介质温度＜200℃）
5）阻尼器
□--－膜片材料
316.316L,哈氏合金，蒙抗尔合金、钽片、氟塑料
□--－测量范围
□--－法兰标准代号
□ML螺纹式隔离器型式
隔膜电接点压力表仪表型式
| 型号 | D | B | H | 直径 | d | ||
| 0.1～2.5MPa | 4～25MPa | ||||||
| 螺栓压膜片式 | Y100-ML | 100 | 42 | 149 | 96 | 92 | M20×1.5 |
| Y150-ML | 150 | 48 | 179 | 96 | 92 | ||
| 螺纹压膜片式 | Y100-ML | 100 | 42 | 147 | 78 | 48 | |
| Y150-ML | 150 | 48 | 177 | 78 | 48 | ||
□HG20592～20614－97标准（本厂常用法兰标准）
| DN | PN(MPa) | D | K | d | C | L |
| 25 | 0.25～0.16 | 100 | 75 | 58 | 14 | Φ11 |
| 1～2.5 | 115 | 85 | 65 | 16 | Φ14 | |
| 32 | 0.25～0.16 | 120 | 90 | 69 | 16 | Φ14 |
| 1～2.5 | 140 | 100 | 76 | 18 | Φ18 | |
| 40 | 0.25～0.16 | 130 | 100 | 78 | 16 | Φ14 |
| 1～2.5 | 150 | 110 | 84 | 18 | Φ18 | |
| 50 | 0.25～0.16 | 140 | 110 | 88 | 16 | Φ14 |
| 1～2.5 | 165 | 125 | 99 | 20 | Φ18 |
