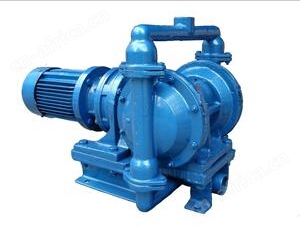

电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，我单位目前生产的电动隔膜泵产品设计均参考美国abel公司样机，dby型隔膜泵适用于低压，即出口压力≤3k9f／cm2的场合。
性能特点
一、不需灌引水，自吸能力达7米以上。
二、通过性能好，直径在1 0毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开，所以介质不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
四、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶，电机分为普通式和防爆式两种。
主要用途
泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
油漆、颜料、胶水、粘合剂、
各种瓦、瓷、砖器及陶瓷釉浆
各种磨料、腐蚀剂、清洗油垢
各种剧毒、易燃、易挥发液体
各种污水、水泥灌浆及灰浆
各种强酸、强碱、强腐蚀液体
各种粘稠浆、乳化液、各种软膏化装品

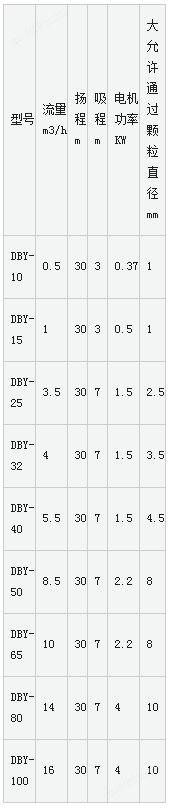

主要技术参数
型号 | 流量 | 扬程 | 吸程 | 电机功率 | 允许通过颗粒直径mm |
DBY-10 | 0.5 | 30 | 3 | 0.37 | 1 |
DBY-15 | 1 | 30 | 3 | 0.5 | 1 |
DBY-25 | 3.5 | 30 | 7 | 1.5 | 2.5 |
DBY-32 | 4 | 30 | 7 | 1.5 | 3.5 |
DBY-40 | 5.5 | 30 | 7 | 1.5 | 4.5 |
DBY-50 | 8.5 | 30 | 7 | 2.2 | 8 |
DBY-65 | 10 | 30 | 7 | 2.2 | 8 |
DBY-80 | 14 | 30 | 7 | 4 | 10 |
DBY-100 | 16 | 30 | 7 | 4 | 10 |

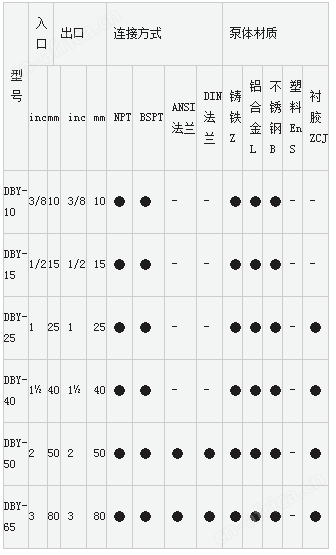

规格一览表
型号 | 入口 | 出口 | 连接方式 | 泵体材质 | ||||||||||
inc | mm | inc | mm | NPT | BSPT | ANSI 法兰 | DIN 法兰 | 铸铁 Z | 铝合金 L | 不锈钢 B | 塑料 En S | 衬胶 ZCJ | ||
DBY-10 | 3/8 | 10 | 3/8 | 10 | ● | ● | - | - | ● | ● | ● | - | - | |
DBY-15 | 1/2 | 15 | 1/2 | 15 | ● | ● | - | - | ● | ● | ● | - | - | |
DBY-25 | 1 | 25 | 1 | 25 | ● | ● | - | - | ● | ● | ● | - | ● | |
DBY-40 | 1½ | 40 | 1½ | 40 | ● | ● | - | - | ● | ● | ● | - | ● | |
DBY-50 | 2 | 50 | 2 | 50 | ● | ● | ● | ● | ● | ● | ● | - | ● | |
DBY-65 | 3 | 80 | 3 | 80 | ● | ● | ● | ● | ● | ● | ● | - | ● | |

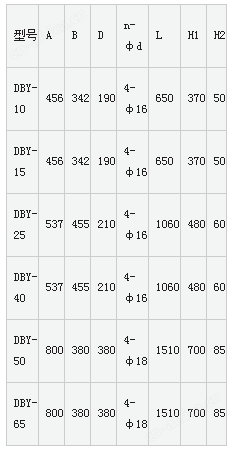

主要外型尺寸
型号 | A | B | D | n-φd | L | H1 | H2 |
DBY-10 | 456 | 342 | 190 | 4-φ16 | 650 | 370 | 50 |
DBY-15 | 456 | 342 | 190 | 4-φ16 | 650 | 370 | 50 |
DBY-25 | 537 | 455 | 210 | 4-φ16 | 1060 | 480 | 60 |
DBY-40 | 537 | 455 | 210 | 4-φ16 | 1060 | 480 | 60 |
DBY-50 | 800 | 380 | 380 | 4-φ18 | 1510 | 700 | 85 |
DBY-65 | 800 | 380 | 380 | 4-φ18 | 1510 | 700 | 85 |

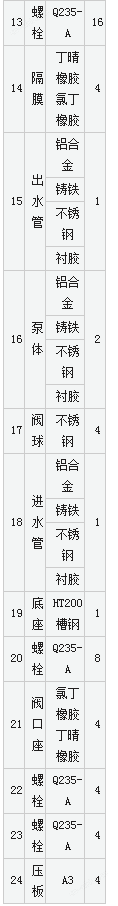

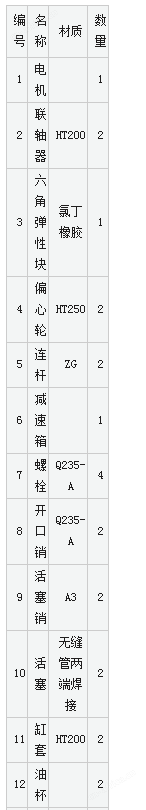

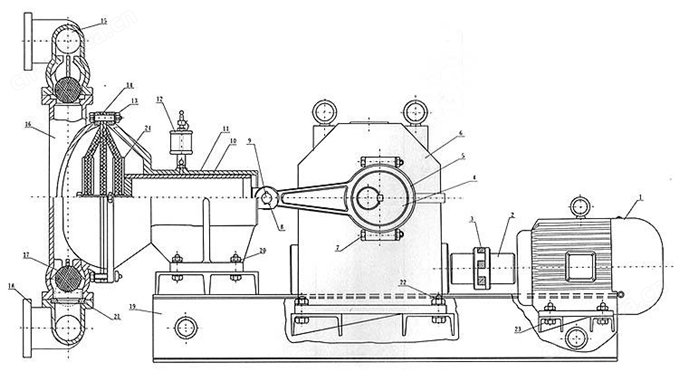

二、主要零件名称及材质
编号 | 名称 | 材质 | 数量 |
1 | 电机 |
| 1 |
2 | 联轴器 | HT200 | 2 |
3 | 六角弹性块 | 氯丁橡胶 | 1 |
4 | 偏心轮 | HT250 | 2 |
5 | 连杆 | ZG | 2 |
6 | 减速箱 |
| 1 |
7 | 螺栓 | Q235-A | 4 |
8 | 开口销 | Q235-A | 2 |
9 | 活塞销 | A3 | 2 |
10 | 活塞 | 无缝管两端焊接 | 2 |
11 | 缸套 | HT200 | 2 |
12 | 油杯 |
| 2 |
13 | 螺栓 | Q235-A | 16 |
14 | 隔膜 | 丁晴橡胶 氯丁橡胶 | 4 |
15 | 出水管 | 铝合金 | 1 |
铸铁 | |||
不锈钢 | |||
衬胶 | |||
16 | 泵体 | 铝合金 | 2 |
铸铁 | |||
不锈钢 | |||
衬胶 | |||
17 | 阀球 | 不锈钢 | 4 |
18 | 进水管 | 铝合金 | 1 |
铸铁 | |||
不锈钢 | |||
衬胶 | |||
19 | 底座 | HT200 槽钢 | 1 |
20 | 螺栓 | Q235-A | 8 |
21 | 阀口座 | 氯丁橡胶 丁晴橡胶 | 4 |
22 | 螺栓 | Q235-A | 4 |
23 | 螺栓 | Q235-A | 4 |
24 | 压板 | A3 | 4 |
